Bơm dầu truyền nhiệt RY80-50-250A được xây dựng trên nền tảng kết cấu chung của dòng RY, với các cụm chính gồm thân bơm, rôto, ổ trục, bộ làm kín và truyền động. Xét trên những gì tài liệu kỹ thuật mô tả, mức độ hoàn thiện trong cấu tạo của model này thể hiện rõ ở cách bố trí các bộ phận tương đối hợp lý, kết cấu gọn và có sự chú trọng đến yêu cầu làm việc với dầu nóng.

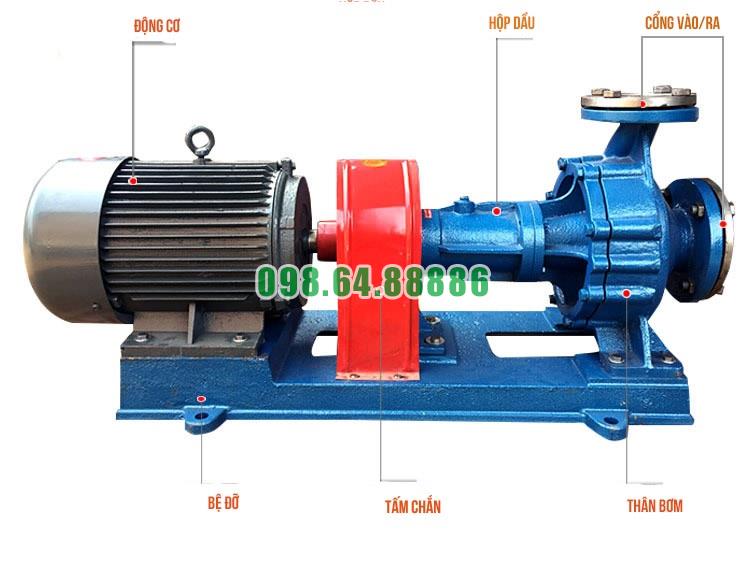

RY80-50-250A sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, còn cửa xả theo hướng tâm và thẳng đứng.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm.
Cách bố trí này tạo nên một chuỗi kết cấu khá rõ ràng:
Thân bơm → nắp bơm → trục → thân ổ trục → khớp nối → động cơ
Đây là một cấu hình tương đối hoàn chỉnh cho bơm dầu nóng công nghiệp, vừa đảm bảo chức năng thủy lực, vừa thuận tiện cho truyền động và bảo dưỡng.
Thân bơm và nắp bơm tạo thành vùng làm việc của bánh công tác.
Cửa hút hướng trục giúp dầu đi thẳng vào tâm bánh công tác, trong khi cửa xả hướng tâm giúp đưa dòng dầu ra khỏi thân bơm sau khi được tăng năng lượng.
Đối với RY80-50-250A:
Cách bố trí này đơn giản, rõ ràng và phù hợp với nguyên lý làm việc của bơm ly tâm.
Cụm rôto của bơm gồm:
Đây là ba chi tiết cốt lõi để tạo và truyền năng lượng cho dòng dầu.
Riêng model RY80-50-250A sử dụng bánh công tác thuộc nhóm đường kính danh nghĩa 250 mm, với ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Cấu tạo này cho phép điều chỉnh đặc tính làm việc của bơm mà không phải thay đổi toàn bộ thân bơm.
Một điểm đáng chú ý trong kết cấu của RY80-50-250A là thân ổ trục chứa hai bộ vòng bi.
Hai ổ bi có nhiệm vụ:
Việc sử dụng hai điểm đỡ giúp cụm rôto làm việc ổn định hơn ở tốc độ khoảng 2.900 vòng/phút.
Đây là yếu tố quan trọng khi đánh giá mức độ hoàn thiện về mặt cơ khí của bơm.
Cấu tạo ổ trục không chỉ dừng ở việc sử dụng hai vòng bi mà còn có yêu cầu bôi trơn riêng cho từng phía.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch để bôi trơn.
Ổ bi phía khớp nối sử dụng mỡ gốc canxi hỗn hợp ZFG-2.
Việc quy định riêng chất bôi trơn cho từng vị trí cho thấy cụm ổ trục được thiết kế theo điều kiện làm việc cụ thể, thay vì sử dụng một phương án bôi trơn chung cho toàn bộ cụm.
Cụm làm kín của dòng RY gồm:
Bộ chèn có nhiệm vụ hạn chế dầu rò theo trục, còn phớt dầu hỗ trợ kiểm soát dầu và bảo vệ khu vực ổ trục phía sau.
Sự kết hợp này giúp cụm làm kín có cấu tạo đầy đủ hơn so với việc chỉ dựa vào một thành phần duy nhất.
Tuy nhiên, tài liệu không công bố chi tiết cấp vật liệu, tuổi thọ hoặc giới hạn nhiệt độ riêng của từng chi tiết làm kín, nên mức độ hoàn thiện chỉ có thể đánh giá ở khía cạnh cấu trúc, không thể kết luận sâu hơn về độ bền vật liệu.
Bơm sử dụng khớp nối mềm kiểu ba chấu để nối trục bơm với động cơ.
Khớp nối này đảm nhiệm hai chức năng chính:
Bơm và động cơ được lắp trên cùng một bệ máy, giúp công tác căn chỉnh thuận tiện hơn.
Yêu cầu sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm cho thấy độ chính xác lắp đặt được đặt khá cao.
Một trong những đặc điểm nổi bật của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Thiết kế này giúp:
Xét về mức độ hoàn thiện kết cấu, đây là một cải tiến có giá trị vì nó giải quyết yêu cầu nhiệt mà không làm hệ thống trở nên quá phức tạp.
Trình tự tháo bơm trong tài liệu cho thấy các cụm chính có thể tách tương đối rõ ràng.
Sau khi tháo các bu lông liên kết, cụm nắp bơm, thân ổ trục và rôto có thể được rút ra khỏi thân bơm.
Sau đó có thể tiếp tục tháo:
Điều này cho thấy cấu tạo không chỉ phục vụ vận hành mà còn tính đến khả năng bảo trì.
Bơm và động cơ được đặt trên cùng một bệ máy.
Bệ máy giúp giữ đúng tương quan hình học giữa hai thiết bị, trong khi giá đỡ trung tâm giúp ổn định cụm trục.
Đây là yếu tố cần thiết để giảm rung và duy trì độ đồng tâm.
Về mặt cấu tạo tổng thể, hệ thống đỡ của RY80-50-250A được tổ chức khá đầy đủ.
Điểm đáng chú ý nhất của RY80-50-250A không nằm ở một chi tiết riêng lẻ mà ở sự phối hợp giữa các cụm:
Sự liên kết này cho thấy cấu tạo được xây dựng theo một hệ thống thống nhất chứ không phải tập hợp các bộ phận rời rạc.
Dù cấu tạo được mô tả khá đầy đủ, tài liệu không cung cấp một số thông tin cần thiết để đánh giá mức độ hoàn thiện ở mức chuyên sâu, chẳng hạn:
Vì vậy, có thể đánh giá cấu tạo RY80-50-250A là tương đối hoàn chỉnh về bố trí và chức năng, nhưng chưa đủ cơ sở để kết luận chi tiết về chất lượng chế tạo hay tuổi thọ thiết kế của từng linh kiện.
Mức độ hoàn thiện trong cấu tạo Bơm dầu truyền nhiệt RY80-50-250A thể hiện rõ ở cách tổ chức đầy đủ các cụm thủy lực, rôto, ổ trục, làm kín và truyền động.
Những điểm nổi bật gồm kết cấu đỡ một phía, hai ổ bi định vị rôto, hệ thống làm kín kết hợp packing và phớt dầu, khớp nối mềm, bệ máy chung và thiết kế tản nhiệt tự nhiên.
Nhìn tổng thể, RY80-50-250A có kết cấu gọn, chức năng các bộ phận rõ ràng và thuận tiện cho bảo dưỡng. Tuy nhiên, do tài liệu không cung cấp đầy đủ dữ liệu về vật liệu, dung sai và tuổi thọ thiết kế, việc đánh giá mức độ hoàn thiện nên dừng ở khía cạnh bố trí kết cấu và tính đồng bộ cơ khí, thay vì khẳng định sâu về chất lượng chế tạo hay độ bền tuyệt đối
Bơm dầu truyền nhiệt RY80-50-250A có thể được ứng dụng trong các hệ thống truyền nhiệt của ngành cao su và nhựa, đặc biệt là những dây chuyền sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị công nghệ.
Trong hệ thống này, bơm có nhiệm vụ tuần hoàn dầu nóng từ thiết bị gia nhiệt đến khu vực cần sử dụng nhiệt, sau đó đưa dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Trong sản xuất cao su và nhựa, nhiều công đoạn cần duy trì nhiệt độ ổn định. RY80-50-250A có thể được bố trí trong vòng tuần hoàn dầu tải nhiệt để cấp nhiệt cho các thiết bị công nghệ.
Bơm giúp duy trì dòng dầu nóng liên tục, qua đó hỗ trợ quá trình truyền nhiệt diễn ra ổn định hơn trong suốt thời gian vận hành.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc theo tài liệu không vượt quá 350°C.
Đây là đặc điểm phù hợp với các hệ thống truyền nhiệt trong ngành cao su và nhựa, nơi dầu tải nhiệt thường được dùng làm môi chất trung gian để đưa nhiệt đến thiết bị sản xuất.

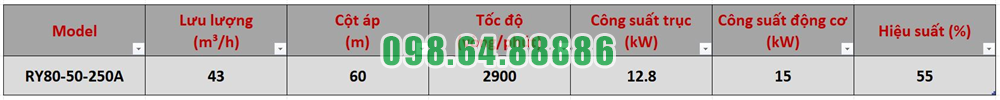

Bơm dầu truyền nhiệt RY80-50-250A có các thông số chính:
Các thông số này phù hợp với những hệ thống cần lưu lượng tuần hoàn trung bình và cột áp đủ để thắng tổn thất trên đường ống, van và thiết bị trao đổi nhiệt.
RY80-50-250A có thể được dùng để tuần hoàn dầu nóng đến các thiết bị cần gia nhiệt gián tiếp.
Dầu tải nhiệt sau khi được gia nhiệt sẽ đi qua bơm và được đưa đến thiết bị công nghệ. Sau khi truyền nhiệt, dầu quay về nguồn gia nhiệt để tiếp tục vòng tuần hoàn.
Cơ chế này giúp nguồn nhiệt được phân phối liên tục mà không cần đưa môi chất gia nhiệt trực tiếp vào sản phẩm.
Trong ngành cao su, bơm có thể tham gia vào hệ thống dầu tải nhiệt phục vụ các công đoạn cần duy trì nhiệt độ cao và ổn định.
Vai trò của RY80-50-250A là bảo đảm dầu nóng được lưu thông liên tục giữa nguồn nhiệt và thiết bị sử dụng nhiệt, từ đó hỗ trợ duy trì điều kiện nhiệt cần thiết cho dây chuyền.
Trong một số hệ thống, dầu tải nhiệt phải đi qua nhiều thiết bị hoặc nhiều nhánh đường ống khác nhau.
Với cột áp khoảng 60 m, RY80-50-250A có thể đáp ứng các hệ thống có mức tổn thất áp suất tương đối lớn, nếu điểm làm việc thực tế nằm trong vùng đặc tính phù hợp của bơm.
Điều này giúp bơm có thể được sử dụng trong các vòng tuần hoàn dầu có đường ống dài hoặc nhiều thiết bị trao đổi nhiệt.
Một trong những yêu cầu quan trọng của ngành cao su và nhựa là kiểm soát nhiệt độ tương đối ổn định trong quá trình sản xuất.
RY80-50-250A giúp duy trì lưu lượng dầu tải nhiệt liên tục, qua đó hỗ trợ quá trình truyền nhiệt đều hơn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Tuy nhiên, mức độ ổn định nhiệt của toàn hệ thống còn phụ thuộc vào thiết bị gia nhiệt, hệ thống điều khiển và cấu hình đường ống.
Để RY80-50-250A làm việc ổn định, dầu tải nhiệt cần sạch và không chứa hạt rắn.
Cặn bẩn hoặc tạp chất có thể làm tắc bánh công tác, giảm lưu lượng và ảnh hưởng đến khả năng tuần hoàn nhiệt.
Vì vậy, hệ thống cần được súc rửa sạch trước khi vận hành và nên có bộ lọc tại đường hút của bơm.
Khi bơm làm việc với dầu nóng, cần gia nhiệt từ từ trước khi khởi động.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp hạn chế sốc nhiệt và hỗ trợ các chi tiết của bơm giãn nở đồng đều.
Trong quá trình vận hành, RY80-50-250A không nên làm việc ở lưu lượng quá thấp.
Theo hướng dẫn, không nên vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên giảm tải, có thể cần bố trí đường bypass để duy trì lưu lượng tối thiểu qua bơm.
Bơm phù hợp khi hệ thống có các điều kiện:
Giải pháp truyền nhiệt ngành cao su nhựa bằng Bơm dầu truyền nhiệt RY80-50-250A phù hợp với các hệ thống sử dụng dầu tải nhiệt để cấp nhiệt gián tiếp cho thiết bị công nghệ.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m, động cơ 15 kW và khả năng làm việc với môi chất nhiệt độ cao, RY80-50-250A có thể đáp ứng nhiều vòng tuần hoàn dầu nóng trong ngành cao su và nhựa.
Để hệ thống hoạt động ổn định, cần lựa chọn đúng điểm làm việc, đảm bảo dầu tải nhiệt sạch, gia nhiệt bơm từ từ và duy trì lưu lượng trong vùng cho phép

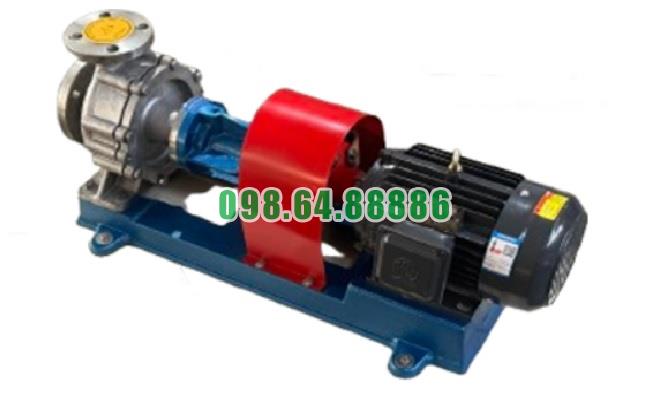

Bơm dầu truyền nhiệt chịu nhiệt cao RY80-50-250A công suất 15 kW, cột áp 60 m, lưu lượng 43 m3/h
