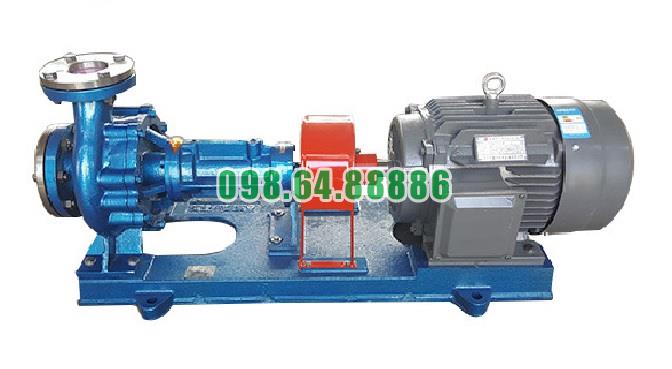

Bơm dầu truyền nhiệt chịu nhiệt cao RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Tìm hiểu cấu tạo phớt chèn làm kín trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 sử dụng cụm làm kín gồm bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt. Cụm này được bố trí quanh trục bơm tại khu vực chuyển tiếp giữa buồng bơm chứa dầu nóng và thân ổ trục.

Nhiệm vụ chính của phớt chèn làm kín là hạn chế dầu truyền nhiệt rò rỉ dọc theo trục quay, đồng thời ngăn dầu nóng ảnh hưởng đến ổ bi và chất bôi trơn phía sau. Đây là bộ phận quan trọng giúp bơm duy trì độ kín khi làm việc liên tục ở tốc độ 2.900 vòng/phút.

Các bộ phận chính của cụm phớt chèn làm kín

Cấu tạo phớt chèn làm kín trên Bơm dầu truyền nhiệt RY25-25-160 gồm các chi tiết liên quan trực tiếp sau:

• Trục bơm.
• Nắp bơm và buồng làm kín.
• Bộ chèn packing.
• Phớt dầu cao su chịu nhiệt.
• Thân ổ trục.
• Các bề mặt tiếp xúc và chi tiết giữ kín.

Các bộ phận được bố trí liên tiếp theo chiều trục, tạo thành nhiều lớp bảo vệ nhằm hạn chế dầu nóng di chuyển từ buồng bơm sang cụm ổ bi.

Trục bơm

Trục bơm đi xuyên qua nắp bơm và cụm làm kín. Một đầu trục lắp bánh công tác, đầu còn lại kết nối với động cơ thông qua khớp nối mềm.

Do trục quay liên tục trong khi nắp bơm và thân ổ trục đứng yên, giữa trục và các bộ phận cố định phải tồn tại một khe hở nhất định. Bộ chèn packing và phớt dầu được lắp quanh trục để kiểm soát khe hở này.

Bề mặt trục tại vị trí tiếp xúc với packing và phớt dầu cần nhẵn, đồng đều và không có rãnh xước. Trục bị mòn hoặc quay lệch tâm sẽ làm cụm làm kín nhanh hư hỏng và tăng lượng dầu rò rỉ.

Nắp bơm và buồng làm kín

Nắp bơm nằm phía sau thân bơm, vừa khép kín buồng chứa dầu vừa tạo vị trí lắp bộ chèn làm kín.

Bên trong nắp bơm có buồng làm kín bao quanh trục. Bộ chèn packing được đặt trong khu vực này để tạo lực ép lên bề mặt trục, hạn chế dầu nóng đi theo khe hở ra ngoài.

Nắp bơm còn đóng vai trò định vị cụm làm kín. Nếu nắp bơm lắp lệch, trục có thể tiếp xúc không đều với packing, làm một phía bị mòn nhanh và phát sinh nhiệt cục bộ.

Cấu tạo bộ chèn packing

Packing là bộ phận làm kín chính tại khu vực trục đi qua nắp bơm. Vật liệu chèn được bố trí bao quanh trục và được ép với mức độ phù hợp để tạo thành lớp cản đối với dầu truyền nhiệt.

Cách packing làm kín trục

Packing không khóa cứng hoàn toàn trục bơm. Bộ phận này tạo lực tiếp xúc vừa đủ quanh bề mặt trục, cho phép trục tiếp tục quay nhưng hạn chế dầu nóng lọt qua khe hở.

Khả năng làm kín phụ thuộc vào ba yếu tố:

• Độ ép của bộ chèn.
• Độ đồng tâm của trục.
• Tình trạng bề mặt trục tại vị trí tiếp xúc.

Nếu lực ép quá nhỏ, dầu sẽ rò rỉ nhiều. Nếu packing bị ép quá chặt, ma sát giữa packing và trục tăng lên, làm khu vực làm kín nóng nhanh và tăng tải cho động cơ.

Đặc điểm rò rỉ khi mới vận hành

Trong giai đoạn bơm mới chạy, bộ chèn có thể xuất hiện lượng rò rỉ nhẹ. Sau một thời gian chạy rà, bề mặt packing thích nghi dần với trục và lượng rò rỉ có thể giảm.

Không nên siết chèn quá mức chỉ để loại bỏ hoàn toàn rò rỉ ngay khi mới khởi động. Việc siết quá chặt dễ làm packing phát nhiệt, chai cứng và mài mòn bề mặt trục.

Cấu tạo phớt dầu cao su chịu nhiệt

Phớt dầu cao su chịu nhiệt được bố trí trong cụm làm kín phía sau packing. Phớt ôm quanh trục và tạo thêm một lớp bảo vệ giữa buồng bơm với khoang ổ trục.

Phớt dầu gồm phần thân được cố định trong vị trí lắp và phần mép làm kín tiếp xúc với bề mặt trục. Khi trục quay, mép phớt duy trì tiếp xúc để hạn chế dầu hoặc chất bôi trơn đi qua.

Chức năng của phớt dầu

Phớt dầu trên Bơm dầu truyền nhiệt RY25-25-160 có các nhiệm vụ chính:

• Tăng khả năng làm kín phía sau bộ chèn packing.
• Hạn chế dầu nóng đi vào thân ổ trục.
• Giữ dầu hoặc mỡ bôi trơn trong khoang ổ bi.
• Ngăn bụi và tạp chất xâm nhập vào cụm ổ trục.
• Bảo vệ ổ bi và bề mặt trục.

Phớt sử dụng vật liệu chịu nhiệt để thích nghi tốt hơn với nhiệt truyền từ thân bơm và trục. Tuy nhiên, phớt vẫn có thể bị chai, biến dạng hoặc mất đàn hồi nếu phải chịu nhiệt quá cao trong thời gian dài.

Sự kết hợp giữa packing và phớt dầu

Packing và phớt dầu không làm việc độc lập mà tạo thành hệ thống làm kín nhiều lớp.

Packing nằm gần buồng dầu nóng hơn và chịu trách nhiệm hạn chế phần lớn lượng dầu rò dọc theo trục. Phớt dầu nằm phía sau, tiếp tục ngăn lượng dầu còn lại và bảo vệ cụm ổ bi.

Quá trình làm kín có thể hiểu theo thứ tự:

1. Dầu nóng trong thân bơm có xu hướng đi theo khe hở quanh trục.
2. Bộ chèn packing tạo lực ép quanh trục để giảm dòng rò.
3. Phớt dầu phía sau tạo lớp chắn bổ sung.
4. Thân ổ trục và ổ bi được bảo vệ khỏi dầu nóng.
5. Dầu hoặc mỡ bôi trơn được giữ trong khoang ổ trục.

Cách kết hợp này giúp Bơm dầu truyền nhiệt RY25-25-160 duy trì độ kín mà vẫn cho phép trục quay liên tục.

Ảnh hưởng của độ đồng tâm đến cụm làm kín

Phớt chèn làm kín chỉ làm việc ổn định khi trục bơm quay đúng tâm. Nếu trục bị lệch, packing và mép phớt sẽ chịu lực không đều.

Một phía của bộ làm kín có thể bị ép mạnh và nóng lên, trong khi phía còn lại xuất hiện khe hở gây rò rỉ. Tình trạng lệch tâm kéo dài sẽ dẫn đến:

• Packing mòn không đều.
• Mép phớt dầu bị biến dạng.
• Bề mặt trục xuất hiện rãnh.
• Nhiệt độ buồng làm kín tăng.
• Dầu rò rỉ nhiều hơn.
• Tuổi thọ ổ bi bị ảnh hưởng.

Vì vậy, bơm và động cơ phải được căn chỉnh chính xác, khớp nối không bị lệch và hai ổ bi phải giữ trục ổn định.

Ảnh hưởng của nhiệt độ đến phớt chèn

Bơm RY25-25-160 làm việc với dầu nóng nên cụm làm kín chịu đồng thời nhiệt từ môi chất và nhiệt do ma sát với trục.

Nhiệt độ tăng quá nhanh có thể làm trục, nắp bơm và bộ chèn giãn nở không đồng đều. Khi đó, lực ép lên packing thay đổi, phớt dầu có thể bị ép lệch hoặc mất khả năng tiếp xúc đều với trục.

Gia nhiệt từ từ giúp các bộ phận giãn nở ổn định, duy trì khe hở và lực ép phù hợp tại cụm làm kín. Khu vực xung quanh nắp bơm và thân ổ trục cũng cần thông thoáng để nhiệt được phát tán tự nhiên.

Những dấu hiệu phớt chèn làm kín bất thường

Cần kiểm tra cụm làm kín khi xuất hiện các dấu hiệu sau:

• Dầu rò rỉ liên tục với lượng lớn.
• Khu vực packing nóng bất thường.
• Có mùi khét tại vị trí trục.
• Phớt dầu biến dạng hoặc chai cứng.
• Trục xuất hiện vết xước hoặc rãnh mòn.
• Bơm rung mạnh tại khu vực nắp bơm.
• Dầu nóng đi vào khoang ổ trục.
• Ổ bi nóng hoặc chất bôi trơn bị biến chất.

Khi xử lý rò rỉ, không nên chỉ siết chặt packing. Cần kiểm tra đồng thời độ đồng tâm của trục, tình trạng ổ bi, bề mặt trục và chất lượng phớt dầu.

Cấu tạo phớt chèn làm kín trên Bơm dầu truyền nhiệt RY25-25-160 là sự kết hợp giữa bộ chèn packing và phớt dầu cao su chịu nhiệt được lắp quanh trục bơm. Packing kiểm soát lượng dầu rò từ buồng bơm, trong khi phớt dầu tạo lớp bảo vệ phía sau và giữ an toàn cho cụm ổ bi.

Khả năng làm kín phụ thuộc trực tiếp vào độ ép của packing, độ đàn hồi của phớt dầu, độ nhẵn của trục và độ đồng tâm của toàn bộ cụm rôto. Khi được lắp đúng kỹ thuật và điều chỉnh phù hợp, phớt chèn giúp Bơm dầu truyền nhiệt RY25-25-160 hạn chế rò rỉ, bảo vệ ổ bi và duy trì hoạt động ổn định trong môi trường dầu nóng.

Tính năng chịu nhiệt lên tới 350°C của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để vận chuyển và tuần hoàn dầu tải nhiệt có nhiệt độ làm việc lên tới 350°C. Tính năng này giúp bơm đáp ứng các hệ thống gia nhiệt công nghiệp yêu cầu nhiệt độ cao mà bơm nước hoặc bơm ly tâm thông thường khó duy trì ổn định.

Khả năng chịu nhiệt của RY25-25-160 không chỉ phụ thuộc vào thân bơm mà còn đến từ sự phối hợp giữa kết cấu buồng bơm, trục, cụm ổ bi, bộ phận làm kín và cơ chế tản nhiệt.

Thân bơm làm việc trực tiếp với dầu nóng

Thân bơm là bộ phận tiếp xúc trực tiếp với dầu truyền nhiệt. Khi môi chất đạt nhiệt độ cao, thân bơm phải chịu đồng thời áp suất, tải nhiệt và sự giãn nở của kim loại.

Kết cấu thân bơm chắc chắn giúp duy trì hình dạng của buồng dẫn dòng, hạn chế cong vênh tại cửa hút, cửa xả và vị trí lắp nắp bơm. Nhờ đó, khoảng cách giữa bánh công tác và thân bơm được giữ tương đối ổn định khi nhiệt độ tăng.

Đây là yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY25-25-160 tiếp tục duy trì lưu lượng 3 m³/h và cột áp 27 m trong điều kiện dầu nóng.

Bánh công tác chịu tác động đồng thời của nhiệt và lực quay

Bánh công tác nằm bên trong buồng bơm và tiếp xúc liên tục với dầu truyền nhiệt. Khi quay ở tốc độ 2.900 vòng/phút, bánh công tác vừa chịu nhiệt độ cao vừa chịu lực ly tâm và lực tác động của dòng dầu.

Kết cấu bánh công tác phải đủ ổn định để các cánh không bị biến dạng khi nhiệt độ tăng. Nếu bánh công tác giãn nở không đều, khoảng hở với thân bơm có thể bị thu hẹp, gây cọ xát, rung động hoặc giảm hiệu suất truyền năng lượng.

Khả năng duy trì hình dạng của bánh công tác là một phần quan trọng trong tính năng chịu nhiệt lên tới 350°C của Bơm dầu truyền nhiệt RY25-25-160.

Trục bơm duy trì độ ổn định ở nhiệt độ cao

Trục bơm truyền mô-men từ động cơ 1,5 kW đến bánh công tác. Một đầu trục nằm gần buồng dầu nóng nên thường xuyên chịu nhiệt truyền từ bánh công tác và thân bơm.

Khi nhiệt độ tăng, trục sẽ giãn nở theo chiều dài. Kết cấu cụm trục và ổ bi phải cho phép sự giãn nở diễn ra trong giới hạn phù hợp, không làm trục bị kẹt hoặc lệch khỏi tâm quay.

Độ ổn định của trục giúp hạn chế:

• Bánh công tác cọ vào thân bơm.
• Ổ bi chịu tải bất thường.
• Bộ phận làm kín bị lệch.
• Khớp nối rung hoặc nóng.
• Cụm rôto mất cân bằng.

Khoảng cách nhiệt bảo vệ cụm ổ bi

Cụm ổ bi của RY25-25-160 được bố trí cách buồng dầu nóng một khoảng nhất định. Kết cấu này làm giảm lượng nhiệt truyền trực tiếp từ thân bơm đến ổ bi và chất bôi trơn.

Trong quá trình vận hành, nhiệt truyền dọc theo trục và cụm giá đỡ sẽ được phân tán dần ra môi trường. Nhờ đó, ổ bi không phải tiếp xúc trực tiếp với mức nhiệt của dầu trong buồng bơm.

Việc tách tương đối cụm ổ bi khỏi vùng nhiệt độ cao giúp giảm nguy cơ mỡ bôi trơn bị biến chất, dầu bôi trơn mất tính năng và ổ bi bị quá nóng khi bơm làm việc liên tục.

Cơ chế tản nhiệt tự nhiên

Bơm dầu truyền nhiệt RY25-25-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Nhiệt từ buồng bơm được truyền qua nắp bơm, trục, giá đỡ và thân ổ trục. Các bề mặt kim loại tiếp xúc với không khí sẽ giải phóng nhiệt bằng đối lưu tự nhiên.

Thiết kế này mang lại một số lợi ích:

• Không cần hệ thống cấp nước làm mát riêng.
• Giảm đường ống và phụ kiện phụ trợ.
• Hạn chế nguy cơ nước rò rỉ vào mạch dầu nóng.
• Giảm công việc kiểm tra và bảo dưỡng.
• Giúp cụm bơm gọn hơn.

Để quá trình tản nhiệt hiệu quả, khu vực quanh giá đỡ và thân ổ trục cần được giữ thông thoáng.

Bộ phận làm kín thích hợp với môi trường dầu nóng

Vị trí trục đi qua nắp bơm là khu vực dễ xảy ra rò rỉ khi nhiệt độ dầu tăng cao. RY25-25-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Bộ chèn ôm quanh trục để hạn chế dầu nóng thoát ra ngoài. Phớt dầu hỗ trợ giữ chất bôi trơn trong cụm ổ trục và ngăn tạp chất xâm nhập.

Khả năng chịu nhiệt của cụm làm kín giúp hạn chế hiện tượng:

• Vật liệu chèn bị cháy hoặc khô cứng.
• Phớt dầu mất độ đàn hồi.
• Dầu nóng rò rỉ theo trục.
• Ma sát tại vị trí làm kín tăng cao.
• Ổ bi bị ảnh hưởng do mất chất bôi trơn.

Bộ chèn cần được điều chỉnh đúng độ chặt. Siết quá chặt sẽ làm tăng ma sát và nhiệt, trong khi siết quá lỏng có thể gây rò rỉ dầu.

Gia nhiệt từ từ để bảo vệ bơm

Khả năng chịu nhiệt lên tới 350°C không có nghĩa là có thể đưa dầu ở nhiệt độ cao vào bơm đang nguội một cách đột ngột. Bơm phải được gia nhiệt sơ bộ để các bộ phận kim loại giãn nở từ từ và đồng đều.

Trong quá trình gia nhiệt, cần kiểm soát:

• Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
• Tốc độ tăng nhiệt không vượt quá 50°C mỗi giờ.
• Dầu nóng được tuần hoàn qua thân bơm trước khi khởi động chính thức.
• Bơm không xuất hiện tiếng cọ xát, rung hoặc rò rỉ bất thường.

Gia nhiệt đúng quy trình giúp hạn chế sốc nhiệt, nứt thân bơm, kẹt rôto và biến dạng bộ phận làm kín.

Tách nước trước khi nâng lên nhiệt độ cao

Trong lần vận hành đầu tiên, dầu và hệ thống có thể còn hơi ẩm hoặc nước. Khi nhiệt độ tăng nhanh, nước hóa hơi sẽ làm áp suất dao động, gây rung và ảnh hưởng đến dòng dầu.

Vì vậy, khi nhiệt độ dầu đạt khoảng 100–130°C, cần duy trì bơm hoạt động trong vùng nhiệt này để thực hiện quá trình tách nước. Chỉ sau khi hơi ẩm được loại bỏ và bơm vận hành ổn định mới tiếp tục nâng nhiệt đến mức làm việc cao hơn.

Quá trình này đặc biệt quan trọng khi hệ thống hướng đến nhiệt độ gần 350°C.

Lợi ích của khả năng chịu nhiệt 350°C

Tính năng chịu nhiệt cao giúp Bơm dầu truyền nhiệt RY25-25-160 đáp ứng các dây chuyền cần gia nhiệt gián tiếp ở nhiệt độ lớn, chẳng hạn như máy ép nhiệt, khuôn gia nhiệt, thiết bị sấy, nồi phản ứng và hệ thống trao đổi nhiệt.

Dầu tải nhiệt có thể truyền nhiệt đến thiết bị mà không cần tạo áp suất hơi nước quá cao. Bơm giúp duy trì dòng dầu liên tục, góp phần phân bố nhiệt đều và hạn chế các điểm quá nhiệt cục bộ.

Với lưu lượng 3 m³/h, RY25-25-160 phù hợp hơn với các cụm gia nhiệt nhỏ và vừa có yêu cầu nhiệt độ cao nhưng lượng dầu tuần hoàn không quá lớn.

Điều kiện để vận hành an toàn ở nhiệt độ cao

Để khai thác đúng tính năng chịu nhiệt của Bơm dầu truyền nhiệt RY25-25-160, cần bảo đảm:

• Sử dụng dầu tải nhiệt phù hợp với nhiệt độ làm việc.
• Dầu sạch, không chứa hạt rắn và ít ăn mòn.
• Thân bơm luôn được mồi đầy trước khi khởi động.
• Gia nhiệt theo đúng tốc độ cho phép.
• Duy trì lưu lượng dầu ổn định qua bơm.
• Không để bơm chạy khô.
• Theo dõi nhiệt độ ổ bi và khu vực làm kín.
• Kiểm tra rò rỉ dầu thường xuyên.
• Giữ cụm tản nhiệt tự nhiên thông thoáng.

Mức 350°C là giới hạn nhiệt độ môi chất, không phải nhiệt độ vận hành mặc định cho mọi hệ thống. Nhiệt độ thực tế phải được lựa chọn theo loại dầu, yêu cầu công nghệ và điều kiện của toàn bộ dây chuyền.

Tính năng chịu nhiệt lên tới 350°C của Bơm dầu truyền nhiệt RY25-25-160 được hình thành từ kết cấu thân bơm chịu nóng, bánh công tác ổn định, trục có khả năng chịu giãn nở, cụm ổ bi được bố trí cách vùng nhiệt cao và bộ phận làm kín thích hợp với dầu nóng.

Cơ chế tản nhiệt tự nhiên giúp giảm nhiệt truyền đến ổ bi và phớt làm kín mà không cần sử dụng hệ thống nước làm mát riêng. Tuy nhiên, để bơm làm việc an toàn ở nhiệt độ cao, dầu phải được gia nhiệt từ từ, tách nước đầy đủ và duy trì tuần hoàn liên tục.
