Nguyên lý hút và xả dầu của Bơm dầu truyền nhiệt RY65-50-160 được hình thành dựa trên kết cấu cửa hút hướng trục, bánh công tác quay và cửa xả hướng tâm. Dầu truyền nhiệt đi vào tâm bánh công tác qua cửa hút, nhận năng lượng từ bánh công tác rồi được dẫn ra cửa xả để tiếp tục tuần hoàn trong hệ thống.
Theo tài liệu dòng RY, cửa hút được bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng. Đây là đặc điểm kết cấu quan trọng quyết định hướng chuyển động của dầu qua bơm.
Đối với Bơm dầu truyền nhiệt RY65-50-160, ký hiệu model cho biết cửa hút có đường kính danh nghĩa 65 mm và cửa xả có đường kính danh nghĩa 50 mm, theo quy ước đặt tên chung của dòng RY.
Dầu truyền nhiệt từ đường ống hút đi vào bơm theo phương trục và tiến đến khu vực bánh công tác. Cách bố trí cửa hút hướng trục tạo đường dẫn trực tiếp từ đường hút tới phần trung tâm của cụm bánh công tác.
Có thể mô tả đường dầu phía hút theo trình tự:
Đường ống hút → cửa hút DN65 → vùng trung tâm bánh công tác.
Sau khi đi vào bơm, dầu tiếp xúc với bánh công tác. Theo cấu tạo dòng RY, bánh công tác, trục bơm và đai ốc hãm bánh công tác tạo thành cụm rôto.
Khi động cơ truyền chuyển động qua khớp nối tới trục bơm, bánh công tác quay theo. Trong nguyên lý làm việc của bơm ly tâm, bánh công tác truyền năng lượng cho dòng dầu, khiến dầu chuyển từ khu vực tâm bánh công tác ra phía ngoài.
Đây là giai đoạn trung tâm trong nguyên lý hút và xả dầu của Bơm dầu truyền nhiệt RY65-50-160.
Khi dầu trong bánh công tác được đưa ra phía ngoài và tiến về cửa xả, môi chất từ đường hút tiếp tục đi vào vùng trung tâm bánh công tác.
Quá trình này diễn ra liên tục khi bơm vận hành ổn định, tạo nên dòng tuần hoàn:
Hút dầu vào → truyền năng lượng qua bánh công tác → đẩy dầu ra ngoài.
Sau khi đi từ tâm ra phía ngoài bánh công tác, dầu được dẫn tới cửa xả của bơm.
Tài liệu xác nhận cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.
Với model RY65-50-160, cửa xả có đường kính danh nghĩa 50 mm. Dòng dầu sau khi được bánh công tác truyền năng lượng sẽ thoát qua cửa xả này và đi vào đường ống đẩy của hệ thống.
Như vậy, đường chuyển động của dầu có thể hình dung ngắn gọn:
Cửa hút DN65 → tâm bánh công tác → phía ngoài bánh công tác → cửa xả DN50.
Quá trình hút và xả dầu của RY65-50-160 tạo nên hai thông số làm việc quan trọng là lưu lượng và cột áp.
Tại điểm làm việc được xác định cho model này:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ quay: 2.900 vòng/phút
Công suất động cơ: 5,5 kW

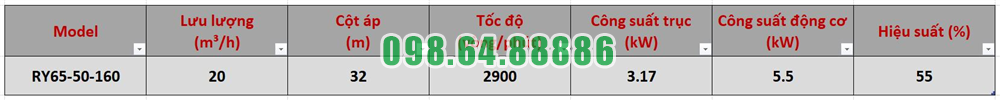

Bảng của nhà sản xuất cũng ghi công suất trục 3,17 kW và hiệu suất 55% tại điểm làm việc này.
Trong đó, lưu lượng phản ánh lượng dầu được bơm vận chuyển, còn cột áp thể hiện khả năng cung cấp năng lượng cho dòng dầu để vượt qua trở lực của hệ thống.
Một yêu cầu đặc biệt quan trọng đối với nguyên lý hút dầu của RY65-50-160 là thân bơm phải được mồi đầy môi chất trước khi khởi động.
Tài liệu yêu cầu trong quá trình mồi phải quay khớp nối bằng tay để đẩy không khí ra ngoài.
Nếu trong thân bơm và đường hút còn nhiều không khí, quá trình vận chuyển dầu có thể không diễn ra ổn định. Vì vậy, mồi đầy dầu là bước cần thiết trước khi bánh công tác bắt đầu làm việc.
Trong quá trình khởi động Bơm dầu truyền nhiệt RY65-50-160, tài liệu yêu cầu mở hoàn toàn van hút.
Van xả được đóng trước khi khởi động động cơ nhằm giảm tải ban đầu, nhưng không được để bơm chạy với van xả đóng quá 3 phút. Khi bơm đạt tốc độ ổn định và áp suất xả hình thành, phải mở từ từ van xả để thiết lập dòng dầu tuần hoàn.
Trình tự này có thể tóm tắt:
Mở van hút → khởi động bơm → bánh công tác đạt tốc độ → hình thành áp suất → mở từ từ van xả.
Một nguyên tắc quan trọng khác là không sử dụng van hút để điều chỉnh lưu lượng.
Theo tài liệu của nhà sản xuất, việc tiết lưu ở phía hút có thể gây xâm thực và làm bơm vận hành không ổn định. Việc điều chỉnh lưu lượng cần thực hiện ở phía van xả.
Điều này giúp duy trì điều kiện cấp dầu thuận lợi tại cửa hút của Bơm dầu truyền nhiệt RY65-50-160.
Khi bơm làm việc, dầu cần được duy trì liên tục qua bánh công tác. Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc ở lưu lượng thấp, cần bố trí đường hồi bypass ở cửa xả hoặc lựa chọn bơm nhỏ hơn.
Yêu cầu này giúp quá trình hút và xả dầu diễn ra ổn định, tránh tình trạng dòng tuần hoàn qua bơm quá thấp.
Nguyên lý hút và xả dầu của Bơm dầu truyền nhiệt RY65-50-160 diễn ra theo một chu trình liên tục: dầu đi vào cửa hút DN65 theo hướng trục, tới khu vực trung tâm bánh công tác, nhận năng lượng từ bánh công tác quay, chuyển động ra phía ngoài và được đưa ra cửa xả DN50 theo hướng tâm.
Để quá trình hút – xả diễn ra đúng thiết kế, bơm phải được mồi đầy dầu, van hút mở hoàn toàn, không để không khí tồn đọng và van xả phải được mở từ từ sau khi bơm đạt tốc độ ổn định. Với tốc độ 2.900 vòng/phút, RY65-50-160 đạt điểm làm việc 20 m³/h và cột áp 32 m, tạo dòng dầu tuần hoàn liên tục trong hệ thống truyền nhiệt.
Sự an toàn được đặt lên hàng đầu trong thiết kế Bơm dầu truyền nhiệt RY65-50-160 thể hiện ở kết cấu chịu áp, phương án tản nhiệt tự nhiên, cụm ổ trục chắc chắn và các yêu cầu kiểm soát nhiệt độ, rung động, lưu lượng trong quá trình vận hành. Đây là dòng bơm chuyên dùng cho dầu tải nhiệt có nhiệt độ cao, vì vậy yếu tố an toàn được gắn trực tiếp với thiết kế và điều kiện làm việc của thiết bị.
Một trong những đặc điểm quan trọng nhất của Bơm dầu truyền nhiệt RY65-50-160 là mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Thiết kế này giúp cụm bơm đáp ứng yêu cầu chịu áp trong hệ thống tuần hoàn dầu nóng, đặc biệt tại các vị trí thường xuyên chịu tác động trực tiếp của áp suất như thân bơm, cửa hút và cửa xả.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Theo tài liệu, giải pháp này giúp cụm bơm có kết cấu gọn, đơn giản, đồng thời bảo đảm độ an toàn và độ tin cậy trong quá trình làm việc.
Việc giảm bớt hệ thống nước làm mát phụ trợ cũng giúp hạn chế các đường ống và mối nối phụ xung quanh cụm bơm.
RY65-50-160 làm việc ở tốc độ 2.900 vòng/phút. Trong kết cấu bơm, thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Cụm ổ trục giúp giữ trục và bánh công tác đúng vị trí khi quay, góp phần hạn chế tình trạng rung động hoặc dịch chuyển bất thường của rôto.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm kiểu ba chấu.
Thiết kế này thuận tiện cho việc căn chỉnh trục bơm với trục động cơ. Theo yêu cầu lắp đặt, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, giúp hạn chế rung, ma sát và tải bất thường lên ổ bi.
Vì RY65-50-160 được sử dụng với dầu nóng, an toàn nhiệt là yếu tố rất quan trọng.
Trước khi khởi động, bơm phải được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy định này giúp các chi tiết cơ khí tăng nhiệt từ từ, hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.
Trong quá trình khởi động, van hút được mở hoàn toàn và van xả được đóng để giảm tải ban đầu. Tuy nhiên, tài liệu quy định rõ không được để bơm chạy với van xả đóng quá 3 phút.
Sau khi bơm đạt tốc độ ổn định, van xả phải được mở từ từ để đưa thiết bị về điểm làm việc phù hợp.
Một yêu cầu an toàn khác là không sử dụng van hút để điều chỉnh lưu lượng.
Theo tài liệu, việc khép van hút có thể gây xâm thực và làm bơm vận hành không ổn định. Lưu lượng phải được điều chỉnh từ phía van xả.
Điều này giúp bảo đảm dầu luôn được cấp đầy đủ vào khu vực hút của bánh công tác.
Tài liệu quy định biên độ rung trong giai đoạn khởi động không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường, phải kiểm tra ngay.
Việc kiểm soát rung giúp bảo vệ:
Trục bơm.
Ổ bi.
Khớp nối.
Bánh công tác.
Các mối liên kết của cụm máy.
Đây là một trong những yêu cầu quan trọng giúp RY65-50-160 duy trì trạng thái vận hành an toàn.
Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Với RY65-50-160 có lưu lượng thiết kế 20 m³/h, mức 30% tương đương khoảng 6 m³/h.
Nếu bắt buộc phải làm việc ở lưu lượng thấp hơn, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.
An toàn của cụm bơm còn phụ thuộc vào cách bố trí đường ống.
Tài liệu yêu cầu đường hút và đường đẩy phải có giá đỡ hoặc hệ thống treo độc lập. Không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Điều này giúp hạn chế lực cơ học ngoài ý muốn tác động lên thân bơm và các mặt bích.
Bơm chỉ được dừng khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó van xả được đóng từ từ, động cơ dừng và rôto phải giảm tốc tự nhiên, không hãm đột ngột.
Quy trình này giúp hạn chế dòng chảy ngược và tránh tác động cơ học, nhiệt học đột ngột lên cụm bơm.
Sự an toàn được đặt lên hàng đầu trong thiết kế Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua kết cấu chịu áp 16 bar, cơ chế tản nhiệt tự nhiên, cụm ổ trục hai vòng bi, khớp nối mềm và các giới hạn vận hành rõ ràng về nhiệt độ, độ rung và lưu lượng.
Đặc biệt, các yêu cầu như gia nhiệt không quá 50°C/giờ, chênh nhiệt không quá 40°C, biên độ rung không quá 0,06 mm và không vận hành dưới 30% lưu lượng thiết kế cho thấy RY65-50-160 được xây dựng với nhiều điều kiện kiểm soát nhằm hạn chế rủi ro khi làm việc trong hệ thống dầu tải nhiệt nhiệt độ cao.

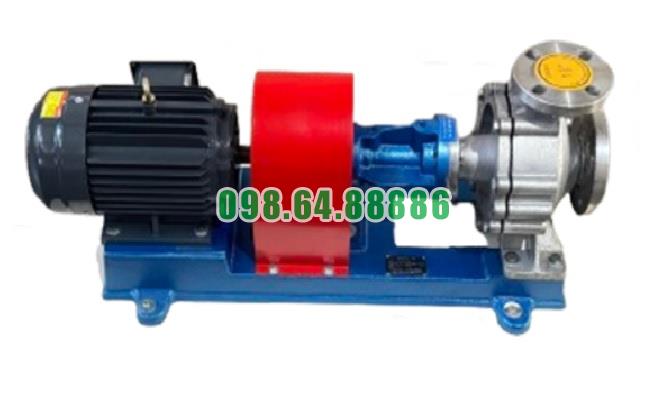

Bơm ly tâm dầu tải nhiệt RY65-50-160 cột áp 32 m, tốc độ quay 2900 vòng/phút, lưu lượng 20 m3/h, công suất 5.5 kW
