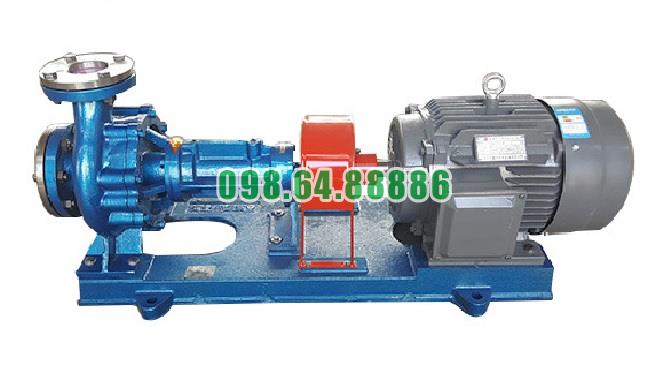

Bơm ly tâm dầu tải nhiệt RY65-40-250A cột áp 51 m, lưu lượng 20 m3/h, công suất 7.5 kW

Khả năng hoạt động an toàn là ưu điểm lớn của Bơm dầu truyền nhiệt RY65-40-250A

Khả năng hoạt động an toàn là ưu điểm lớn của Bơm dầu truyền nhiệt RY65-40-250A, đặc biệt khi thiết bị làm việc trong hệ thống tuần hoàn dầu nóng có nhiệt độ cao. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, model này được thiết kế để vận hành ổn định khi tuân thủ đúng các yêu cầu về lắp đặt, gia nhiệt, bôi trơn và kiểm tra kỹ thuật.

Kết cấu phù hợp với môi chất nhiệt độ cao

RY65-40-250A thuộc dòng bơm dầu truyền nhiệt RY, được sử dụng với môi chất có nhiệt độ làm việc không vượt quá 350°C.

Khả năng làm việc trong môi trường nhiệt độ cao là nền tảng quan trọng để bảo đảm an toàn cho hệ thống gia nhiệt. Khi bơm được lựa chọn đúng điểm làm việc và vận hành đúng quy trình, nguy cơ phát sinh bất thường do nhiệt có thể được hạn chế đáng kể.

Cơ chế tản nhiệt tự nhiên hỗ trợ vận hành ổn định

Một điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.

Thiết kế này giúp giảm số lượng thiết bị và đường ống phụ trợ quanh bơm, từ đó làm hệ thống đơn giản hơn. Khi cấu hình phụ trợ được giảm bớt, số vị trí có thể phát sinh rò rỉ hoặc sự cố liên quan đến hệ thống làm mát cũng được hạn chế.

Hệ thống làm kín giúp giảm nguy cơ rò rỉ dầu nóng

RY65-40-250A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Cụm làm kín có vai trò hạn chế dầu truyền nhiệt rò rỉ theo trục, góp phần bảo vệ khu vực ổ trục và các bộ phận xung quanh. Đây là yếu tố quan trọng đối với bơm vận chuyển dầu nóng, bởi tình trạng rò rỉ cần được kiểm soát chặt chẽ trong suốt quá trình vận hành.

Gia nhiệt từ từ giúp giảm sốc nhiệt

Để Bơm dầu truyền nhiệt RY65-40-250A vận hành an toàn, thân bơm cần được gia nhiệt sơ bộ trước khi khởi động với dầu nóng.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quy trình này giúp các chi tiết kim loại giãn nở từ từ, hạn chế biến dạng nhiệt và giảm ảnh hưởng đến trục, ổ bi cũng như cụm làm kín.

Kiểm soát rung động giúp bảo vệ cụm quay

Trong quá trình khởi động, độ rung là một chỉ tiêu cần được theo dõi chặt chẽ.

Theo yêu cầu vận hành của dòng RY, biên độ rung không nên vượt quá 0,06 mm. Nếu xuất hiện rung bất thường, cần dừng kiểm tra ngay.

Việc kiểm soát rung giúp hạn chế hư hỏng ổ bi, sai lệch trục và các tác động không mong muốn lên cụm phớt làm kín.

Không để bơm chạy khô

Một nguyên tắc an toàn quan trọng của RY65-40-250A là thân bơm phải được mồi đầy môi chất trước khi khởi động.

Trong quá trình mồi, cần quay khớp nối bằng tay để đẩy không khí ra ngoài. Việc bảo đảm bơm luôn có đủ dầu giúp tránh tình trạng chạy khô, giảm nguy cơ quá nhiệt và bảo vệ các chi tiết bên trong.

Kiểm soát van xả khi khởi động

Khi khởi động, van hút cần được mở hoàn toàn và van xả đóng để giảm tải ban đầu cho động cơ.

Tuy nhiên, bơm không được chạy với van xả đóng quá 3 phút. Sau khi bơm đạt tốc độ ổn định, cần mở từ từ van xả và điều chỉnh lưu lượng về vùng làm việc phù hợp.

Quy trình này giúp giảm tải đột ngột và hỗ trợ bơm chuyển sang trạng thái vận hành ổn định.

Duy trì lưu lượng tối thiểu để bảo đảm an toàn

Dòng RY không nên vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế.

Nếu phải làm việc trong điều kiện lưu lượng thấp, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi/bypass ở cửa xả. Việc duy trì lưu lượng tối thiểu giúp hạn chế tích nhiệt và giảm nguy cơ vận hành không ổn định bên trong bơm.

Căn chỉnh đồng tâm giúp giảm rủi ro cơ khí

Bơm và động cơ RY65-40-250A được nối với nhau qua khớp nối mềm và lắp trên cùng một bệ máy.

Độ đồng tâm giữa trục bơm và trục động cơ cần được kiểm soát chính xác. Sai lệch quá lớn có thể gây rung, nóng ổ bi và tăng ma sát.

Vì vậy, căn chỉnh đúng đồng tâm là một trong những điều kiện quan trọng để bảo đảm khả năng hoạt động an toàn của Bơm dầu truyền nhiệt RY65-40-250A.

Đánh giá mức độ an toàn khi vận hành

Điểm mạnh của RY65-40-250A nằm ở việc nhiều yếu tố an toàn được kết hợp trong cùng một thiết kế: khả năng làm việc với dầu nóng, hệ thống làm kín chịu nhiệt, tản nhiệt tự nhiên, cụm ổ bi ổn định và quy trình khởi động – dừng bơm rõ ràng.

Tuy nhiên, mức độ an toàn thực tế vẫn phụ thuộc trực tiếp vào việc người vận hành có tuân thủ đúng quy trình hay không. Bơm cần được mồi đầy dầu, gia nhiệt từ từ, duy trì lưu lượng phù hợp, kiểm tra rung và bôi trơn định kỳ.

Khả năng hoạt động an toàn là ưu điểm lớn của Bơm dầu truyền nhiệt RY65-40-250A nhờ sự kết hợp giữa kết cấu phù hợp với dầu nóng và các yêu cầu vận hành rõ ràng.

Với thông số 20 m³/h, 51 m, 2.900 vòng/phút và 7,5 kW, cùng khả năng làm việc với môi chất đến 350°C, RY65-40-250A có thể vận hành ổn định trong hệ thống gia nhiệt khi được lắp đặt, gia nhiệt, bôi trơn và kiểm tra đúng kỹ thuật.

Tìm hiểu chi tiết cấu tạo bên trong Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A có cấu tạo dạng bơm ly tâm chuyên dùng cho hệ thống tuần hoàn dầu nóng. Bên trong bơm gồm các cụm chính như thân bơm, bánh công tác, trục bơm, ổ bi, bộ phận làm kín và cụm truyền động. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phối hợp chặt chẽ để duy trì dòng dầu truyền nhiệt ổn định.

Thân bơm và nắp bơm

Thân bơm là bộ phận bao ngoài, tạo khoang dẫn dòng dầu từ cửa hút đến bánh công tác rồi ra cửa xả. Cửa hút của dòng RY được bố trí theo hướng trục, còn cửa xả theo hướng tâm và phương thẳng đứng.

Nắp bơm liên kết với thân bơm, đồng thời tạo vị trí lắp trục và bộ phận làm kín. Đây cũng là phần giúp hình thành khoang làm việc kín để dầu truyền nhiệt được dẫn đúng hướng.

Bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt. Bánh công tác được lắp trên trục và cố định bằng đai ốc hãm.

Khi trục quay ở tốc độ 2.900 vòng/phút, bánh công tác quay theo và tạo lực ly tâm, đưa dầu từ vùng tâm bánh công tác ra phía ngoài. Đây là bộ phận quyết định trực tiếp đến khả năng tạo lưu lượng và cột áp của Bơm dầu truyền nhiệt RY65-40-250A.

Trục bơm

Trục bơm có nhiệm vụ truyền chuyển động từ động cơ đến bánh công tác. Trục được đỡ bởi hệ thống ổ bi để duy trì độ đồng tâm và hạn chế dao động trong quá trình quay.

Đối với RY65-40-250A, sự ổn định của trục đặc biệt quan trọng vì bơm làm việc với dầu nhiệt độ cao và tốc độ quay lớn. Nếu trục bị lệch hoặc ổ bi bị mòn, bơm có thể xuất hiện rung, tiếng ồn và tăng ma sát.

Cụm ổ bi và thân ổ trục

Bơm RY sử dụng hai bộ vòng bi nằm trong thân ổ trục. Nhiệm vụ của chúng là đỡ và định vị cụm rôto gồm trục và bánh công tác.

Thân ổ trục đồng thời chứa hệ thống bôi trơn. Cấu tạo này giúp trục quay ổn định, giảm ma sát và bảo vệ các chi tiết trong điều kiện vận hành liên tục.

Bộ phận làm kín

Bên trong Bơm dầu truyền nhiệt RY65-40-250A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.

Bộ phận này có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục và nắp bơm. Do bơm thường làm việc với dầu nóng, tình trạng của bộ chèn và phớt dầu cần được kiểm tra thường xuyên để duy trì độ kín.

Ống dẫn dầu và hệ thống bôi trơn

Trong sơ đồ cấu tạo dòng RY còn có ống dẫn dầu, phục vụ cho hệ thống bôi trơn khu vực ổ trục. Dầu tải nhiệt sạch được sử dụng tại một phần khoang ổ trục để hỗ trợ bôi trơn.

Việc duy trì lượng dầu bôi trơn thích hợp giúp giảm ma sát, hạn chế nhiệt phát sinh và bảo vệ ổ bi trong quá trình bơm vận hành.

Giá đỡ và nắp chặn ổ trục

Giá đỡ giúp cố định cụm bơm và giữ vị trí của thân ổ trục. Nắp chặn ổ trục có nhiệm vụ giữ các chi tiết ổ bi và làm kín khu vực ổ trục.

Hai bộ phận này góp phần giữ cụm rôto ổn định, đặc biệt khi bơm hoạt động liên tục ở tốc độ cao.

Cụm truyền động và khớp nối

Bơm được nối với động cơ thông qua khớp nối mềm kiểu ba chấu. Động cơ truyền mô-men qua khớp nối đến trục bơm, sau đó trục làm bánh công tác quay.

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Việc căn chỉnh chính xác khớp nối và hai trục có ảnh hưởng trực tiếp đến độ rung, tuổi thọ ổ bi và độ ổn định của toàn bộ cụm bơm.

Sự phối hợp giữa các bộ phận bên trong

Khi Bơm dầu truyền nhiệt RY65-40-250A hoạt động, động cơ truyền chuyển động qua khớp nối đến trục. Trục làm bánh công tác quay, bánh công tác tạo lực ly tâm để vận chuyển dầu.

Trong khi đó, ổ bi giữ trục ổn định, bộ phận làm kín hạn chế rò rỉ và hệ thống bôi trơn bảo vệ các chi tiết quay. Toàn bộ các bộ phận này tạo thành một cụm làm việc liên tục để bơm đạt điểm vận hành 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW.

Tìm hiểu chi tiết cấu tạo bên trong Bơm dầu truyền nhiệt RY65-40-250A cho thấy bơm được hình thành từ các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác, trục, ổ bi, thân ổ trục, phớt dầu, bộ chèn làm kín, ống dẫn dầu, giá đỡ và cụm truyền động.

Trong đó, bánh công tác và trục đảm nhiệm quá trình truyền năng lượng cho dầu, ổ bi giữ rôto ổn định, còn bộ phận làm kín và hệ thống bôi trơn giúp bơm duy trì khả năng làm việc lâu dài trong môi trường dầu truyền nhiệt nhiệt độ cao.
