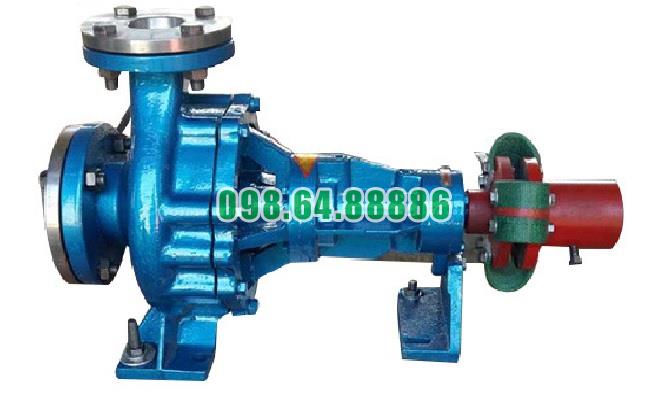

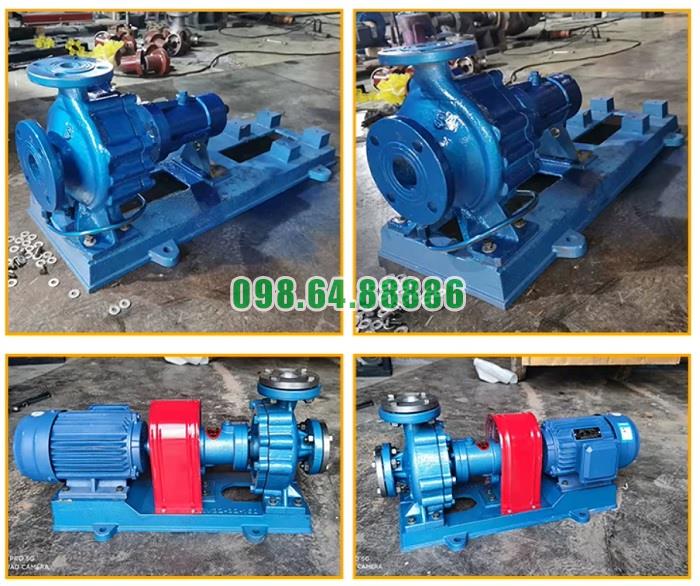

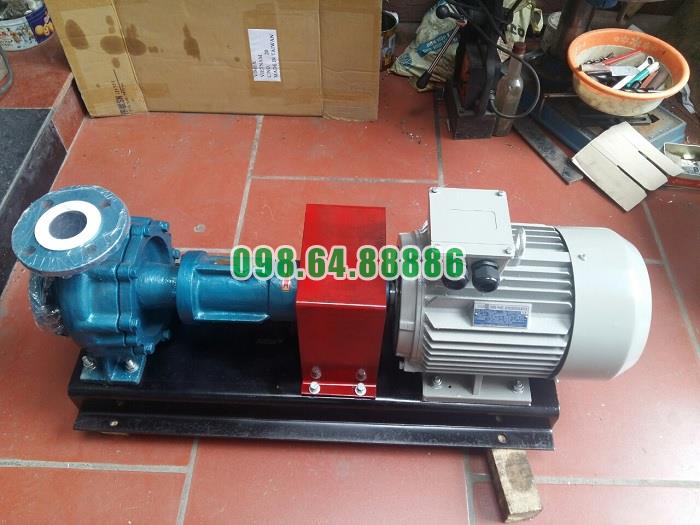

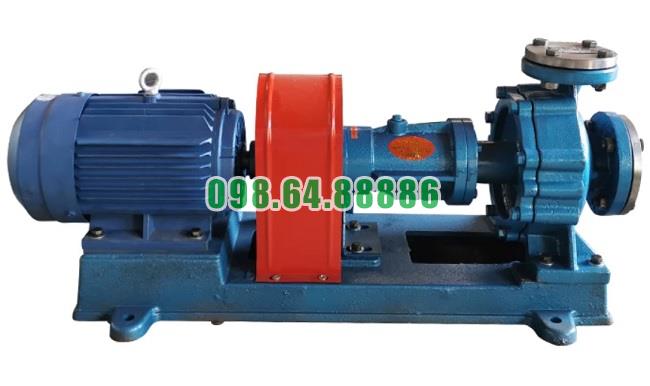

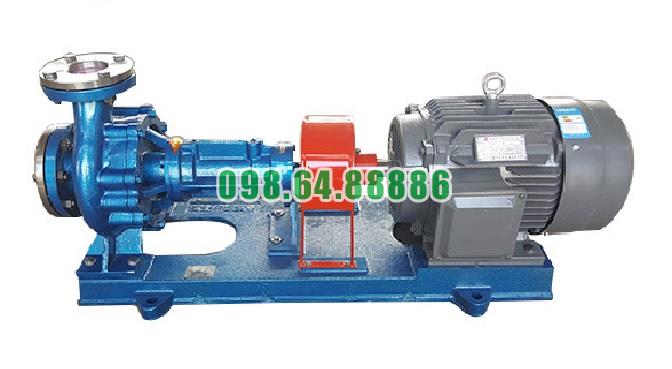

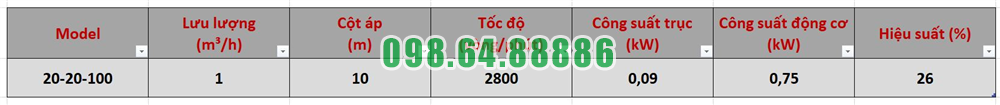

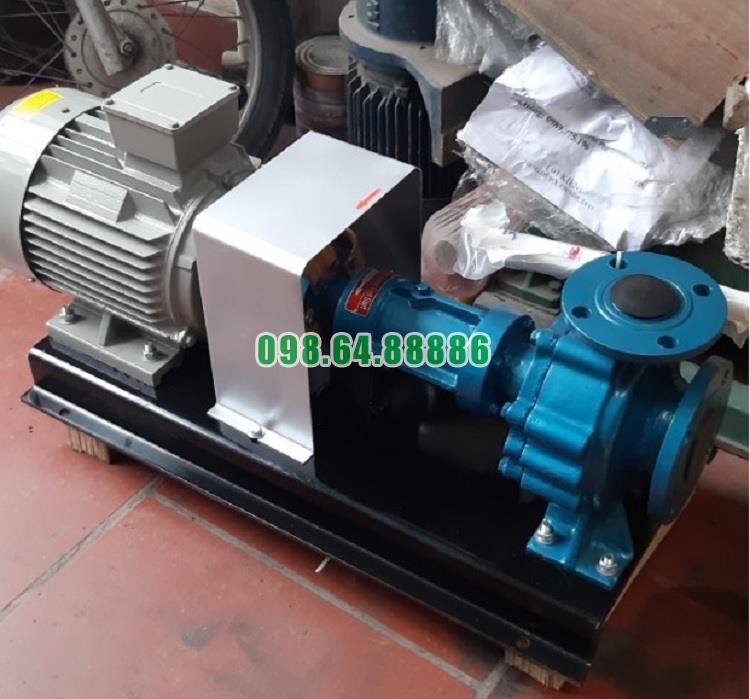

Bơm dầu công nghiệp chịu nhiệt RY20-20-100 công suất 0.75 kW, tốc độ 2.800 vòng/phút

Tăng độ tin cậy vận hành nhờ thiết kế mới của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 được cải tiến theo hướng tách biệt vùng dầu nóng với cụm truyền động. Thiết kế này giúp hạn chế ảnh hưởng của nhiệt độ cao đến ổ bi, phớt dầu và chất bôi trơn, từ đó nâng cao độ ổn định khi vận hành.

Thiết kế tản nhiệt tự nhiên

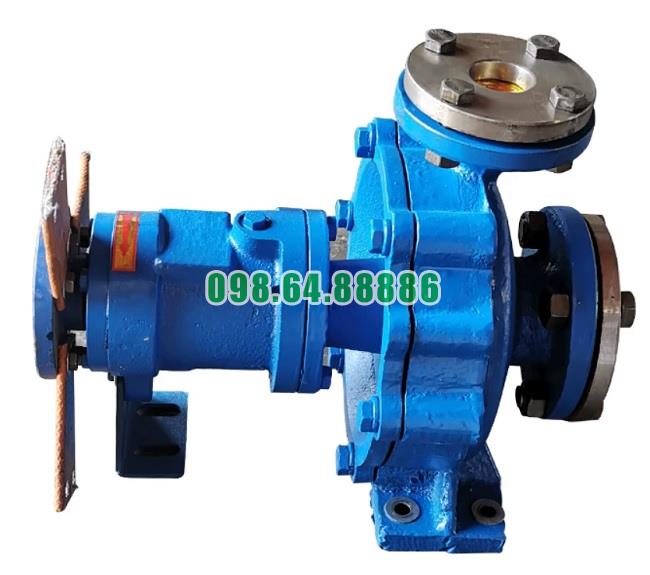

Thân ổ trục được bố trí cách xa thân bơm thông qua giá đỡ trung tâm. Nhiệt từ dầu nóng được phát tán dần ra không khí trước khi truyền đến cụm ổ bi.

Cơ chế này giúp:

• Giảm nhiệt độ tại ổ bi.
• Hạn chế dầu mỡ bôi trơn bị biến chất.
• Giảm nguy cơ phớt dầu chai cứng.
• Không cần hệ thống nước làm mát phụ trợ.

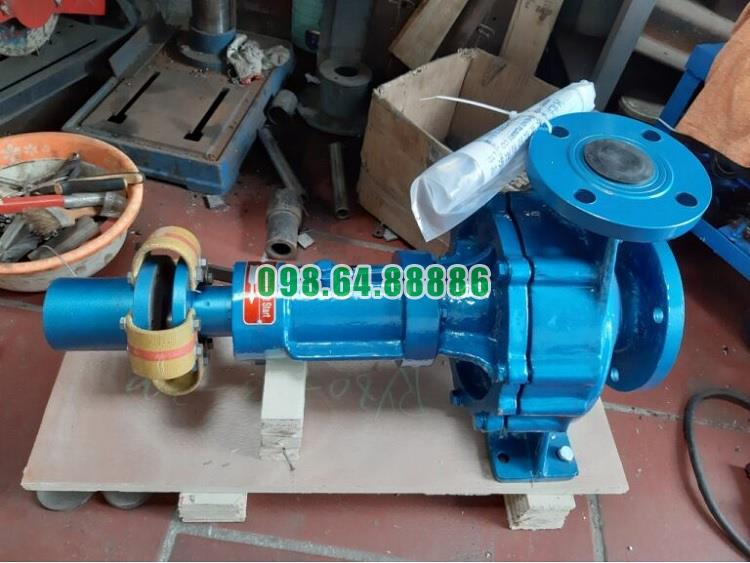

Cụm trục được đỡ chắc chắn

Trục bơm được định vị bằng hai ổ bi trong thân ổ trục. Cách bố trí này giúp trục quay đồng tâm, hạn chế độ võng và giữ bánh công tác hoạt động ổn định ở tốc độ khoảng 2.800 vòng/phút.

Trục quay ổn định còn giúp giảm rung, hạn chế bánh công tác cọ xát với thân bơm và giảm tải cho bộ phận làm kín.

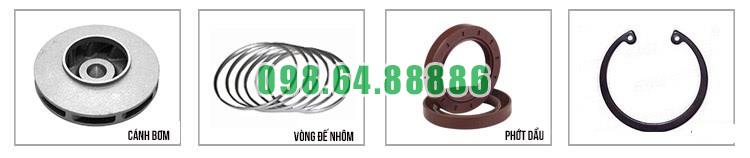

Hệ thống làm kín phù hợp với dầu nóng

Bơm sử dụng bộ chèn chịu nhiệt tại vị trí trục đi qua nắp bơm, kết hợp với phớt dầu trong cụm ổ trục. Hai bộ phận đảm nhiệm các chức năng riêng biệt:

• Bộ chèn hạn chế dầu tải nhiệt rò ra ngoài.
• Phớt dầu giữ chất bôi trơn và ngăn bụi xâm nhập vào ổ bi.

Thiết kế làm kín phân tách giúp giảm nguy cơ dầu nóng tác động trực tiếp đến cụm ổ trục.

Khớp nối mềm giảm tải cho trục

Khớp nối mềm ba chấu truyền mô-men từ động cơ sang trục bơm, đồng thời hấp thụ một phần rung động và va đập khi khởi động. Nhờ đó, tải trọng đột ngột tác động lên trục và ổ bi được hạn chế.

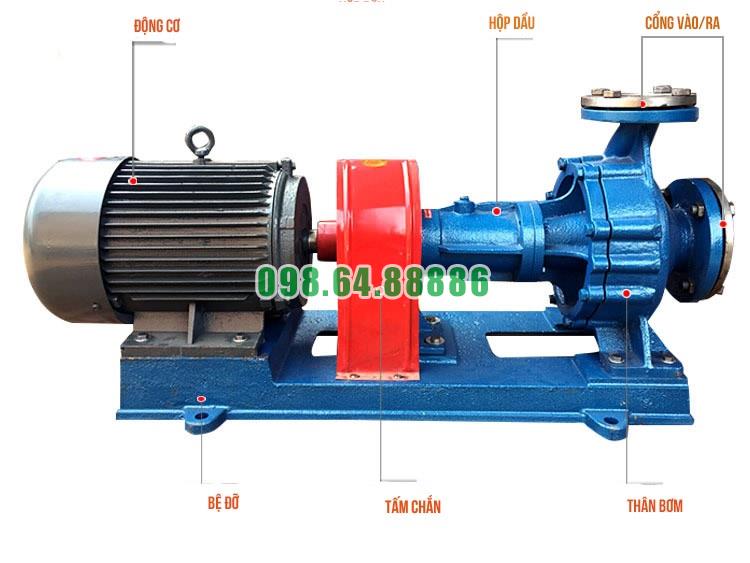

Kết cấu đơn giản, ít thiết bị phụ trợ

RY20-20-100 không cần đường nước làm mát riêng nên giảm số lượng van, đường ống và điểm có nguy cơ rò rỉ. Kết cấu đơn giản cũng giúp việc kiểm tra ổ bi, khớp nối, bộ chèn và chất bôi trơn thuận tiện hơn.

Độ tin cậy vận hành của Bơm dầu truyền nhiệt RY20-20-100 được nâng cao nhờ thiết kế tản nhiệt tự nhiên, cụm trục hai ổ bi, hệ thống làm kín phân tách và khớp nối mềm. Các cải tiến này giúp giảm nhiệt, giảm rung, hạn chế rò rỉ và duy trì chuyển động ổn định khi bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao.
