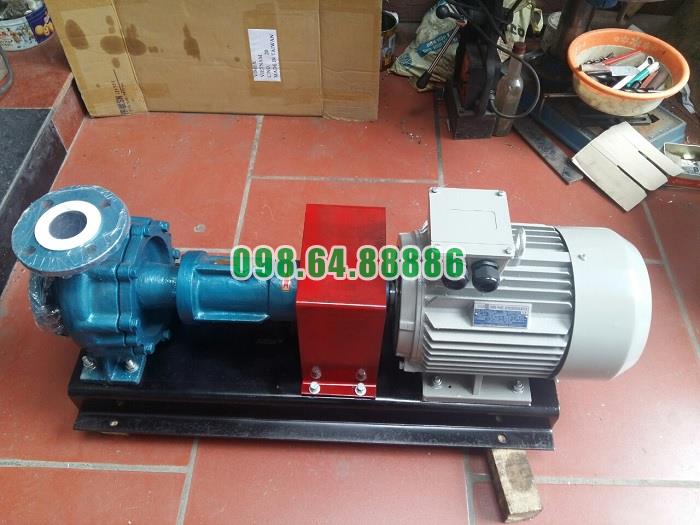

Name: Bơm dầu truyền nhiệt chịu nhiệt cao RY50-32-200 tốc độ 2900 vòng/phút, cột áp 50 m, công suất 5.5 kW, lưu lượng 18 m3/h
Brand: vGing
SKU: RY50-32-200
Availability: InStock
Rating: 5 (1 reviews)

Bơm dầu truyền nhiệt chịu nhiệt cao RY50-32-200 tốc độ 2900 vòng/phút, cột áp 50 m, công suất 5.5 kW, lưu lượng 18 m3/h

Cơ chế giảm chấn và chống rung khi Bơm dầu truyền nhiệt RY50-32-200 hoạt động

Trong hệ thống tuần hoàn dầu nóng, rung động kéo dài có thể làm tăng tải lên ổ bi, khớp nối, trục bơm và bộ phận làm kín. Vì vậy, cơ chế giảm chấn và chống rung khi Bơm dầu truyền nhiệt RY50-32-200 hoạt động không phụ thuộc vào một chi tiết đơn lẻ mà được hình thành từ sự phối hợp giữa kết cấu bệ máy, khớp nối mềm, hệ thống ổ bi, độ đồng tâm của trục và cách bố trí đường ống.

Với tốc độ làm việc 2.900 vòng/phút, việc giữ cụm rôto quay ổn định đặc biệt quan trọng. Khi bơm được lắp đặt và vận hành đúng kỹ thuật, các yếu tố gây rung được hạn chế ngay từ nguồn phát sinh, giúp RY50-32-200 duy trì trạng thái hoạt động ổn định trong hệ thống dầu tải nhiệt.

Khớp nối mềm hỗ trợ giảm rung truyền từ động cơ sang bơm

Một thành phần quan trọng trong cơ chế chống rung của RY50-32-200 là khớp nối mềm kiểu ba chấu.

Hệ thống truyền động được bố trí theo chuỗi:

Động cơ → khớp nối mềm → trục bơm → bánh công tác.

Khớp nối mềm nằm giữa động cơ và bơm, thực hiện nhiệm vụ truyền mô-men nhưng đồng thời tạo một mức đàn hồi nhất định giữa hai cụm quay.

Nhờ đó, những dao động cơ học nhỏ phát sinh trong quá trình truyền động có thể được hạn chế truyền trực tiếp hoàn toàn từ động cơ sang trục bơm.

Khớp nối mềm không thay thế việc căn chỉnh trục

Khả năng giảm rung của khớp nối chỉ phát huy hiệu quả khi bơm và động cơ được căn chỉnh đúng.

Nếu hai trục lệch tâm quá lớn, khớp nối sẽ liên tục chịu tải lệch, làm tăng rung động thay vì giảm rung.

Do đó, đối với RY50-32-200, yêu cầu căn chỉnh tại vành ngoài khớp nối được kiểm soát với sai lệch không vượt quá 0,1 mm, đồng thời khe hở giữa hai đầu trục duy trì khoảng 2–3 mm.

Căn đồng tâm chính xác là biện pháp chống rung quan trọng

Đối với thiết bị quay ở tốc độ 2.900 vòng/phút, chỉ một sai lệch nhỏ giữa trục động cơ và trục bơm cũng có thể tạo ra rung động lặp lại hàng nghìn lần mỗi phút.

Vì vậy, căn đồng tâm là một trong những biện pháp chống rung quan trọng nhất của Bơm dầu truyền nhiệt RY50-32-200.

Khi hai trục được căn chính xác, lực truyền qua khớp nối phân bố đều hơn. Trục bơm quay ổn định và giảm tải bất thường lên các ổ bi.

Ngược lại, lệch tâm có thể dẫn đến rung, nóng ổ bi, tiếng ồn và làm bộ làm kín nhanh hao mòn.

Hai ổ bi giữ trục ổn định khi quay tốc độ cao

RY50-32-200 sử dụng hai ổ bi bố trí trong thân ổ trục để đỡ và định vị cụm rôto.

Ổ bi có nhiệm vụ giữ trục tại đúng vị trí trong khi bánh công tác quay. Khi ổ bi ở trạng thái tốt và được bôi trơn đầy đủ, trục có thể duy trì chuyển động quay ổn định hơn và hạn chế dao động theo phương hướng kính.

Đây là cơ sở quan trọng giúp giảm rung cơ khí của bơm.

Bôi trơn ổ bi ảnh hưởng trực tiếp đến mức độ rung

Ổ bi thiếu dầu hoặc thiếu mỡ có thể làm tăng ma sát, nhiệt độ và tiếng ồn. Khi tình trạng này kéo dài, khe hở ổ bi tăng lên và trục bắt đầu dao động lớn hơn.

Do đó, việc kiểm tra và bổ sung chất bôi trơn đúng yêu cầu không chỉ nhằm chống mài mòn mà còn trực tiếp hỗ trợ giảm rung cho RY50-32-200.

Bệ máy chắc chắn hạn chế rung toàn bộ cụm bơm

Bơm và động cơ của dòng RY được lắp chung trên một bệ.

Khi lắp đặt, bệ máy cần được đặt trên nền móng chắc chắn, cân bằng và cố định bằng bu lông neo. Việc cân chỉnh bệ phải được thực hiện trước khi siết cố định hoàn toàn.

Một nền móng đủ cứng giúp hấp thụ và hạn chế sự khuếch đại của những dao động nhỏ phát sinh trong quá trình động cơ và bơm quay.

Nếu nền không chắc hoặc bu lông chân đế bị lỏng, rung từ cụm quay có thể làm toàn bộ bơm dao động, từ đó tiếp tục làm tăng sai lệch khớp nối và tạo thành vòng lặp rung bất lợi.

Đường ống được đỡ độc lập để không truyền lực lên bơm

Một nguyên nhân rung thường gặp không xuất phát trực tiếp từ máy bơm mà đến từ hệ thống đường ống.

Đối với RY50-32-200, đường hút và đường xả cần có giá đỡ riêng. Trọng lượng đường ống không được truyền trực tiếp lên các mặt bích của bơm.

Nếu đường ống quá nặng hoặc bị kéo lệch, lực từ đường ống có thể làm thân bơm dịch chuyển rất nhỏ so với động cơ. Khi đó, hai trục vốn đã căn đồng tâm có thể bị lệch trở lại.

Vì vậy, bố trí đường ống độc lập là một phần quan trọng trong cơ chế chống rung của Bơm dầu truyền nhiệt RY50-32-200.

Hạn chế không khí trong dầu giúp giảm rung thủy lực

Không phải mọi rung động của bơm đều do cơ khí. Rung cũng có thể phát sinh từ dòng chất lỏng bên trong.

Nếu trong đường hút có nhiều không khí, bánh công tác sẽ nhận hỗn hợp dầu và khí thay vì dòng dầu liên tục. Dòng chảy trở nên không ổn định và có thể xuất hiện tiếng ồn hoặc rung.

Vì vậy, trước khi vận hành RY50-32-200 cần mồi đầy bơm và xả khí khỏi hệ thống.

Khi bánh công tác luôn được cung cấp đầy dầu tải nhiệt, lực thủy lực tác động lên bánh công tác ổn định hơn, từ đó hạn chế rung phát sinh do dòng chảy không đều.

Tránh lưu lượng quá thấp để hạn chế rung và vận hành bất ổn

RY50-32-200 không nên vận hành trong thời gian dài với lưu lượng quá thấp.

Đối với dòng RY, hướng dẫn vận hành yêu cầu không nên làm việc dưới khoảng 30% lưu lượng thiết kế. Khi hệ thống buộc phải làm việc ở lưu lượng nhỏ, có thể cần đường bypass hoặc lựa chọn bơm phù hợp hơn.

Lưu lượng quá thấp có thể khiến dòng dầu bên trong thân bơm trở nên bất ổn, tăng tuần hoàn nội bộ và ảnh hưởng đến trạng thái thủy lực của bánh công tác.

Vì vậy, giữ bơm trong vùng lưu lượng phù hợp cũng chính là một biện pháp hạn chế rung.

Bánh công tác quay đúng chiều giúp dòng dầu ổn định

Chiều quay sai có thể khiến bánh công tác không tạo được dòng chảy theo đúng thiết kế.

Đối với dòng RY, khi nhìn từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Khi đúng chiều quay, dầu đi qua bánh công tác theo đúng đường dòng được thiết kế, giúp lưu lượng và cột áp ổn định hơn.

Nếu quay ngược, hiệu suất thủy lực giảm và trạng thái dòng chảy có thể trở nên bất lợi, làm tăng tiếng ồn và rung động.

Gia nhiệt từ từ giúp hạn chế ứng suất gây lệch trục

RY50-32-200 hoạt động với dầu tải nhiệt ở nhiệt độ cao nên sự giãn nở nhiệt của thân bơm, giá đỡ và các chi tiết cơ khí phải được tính đến.

Nếu bơm nguội bị đưa lên nhiệt độ cao quá nhanh, các bộ phận có thể giãn nở không đồng đều. Điều này có khả năng ảnh hưởng đến vị trí tương đối giữa thân bơm, trục và động cơ.

Vì vậy, dòng RY yêu cầu quá trình gia nhiệt được thực hiện từ từ, với tốc độ tăng nhiệt không quá 50°C mỗi giờ và chênh lệch giữa dầu tại cửa hút với thân bơm không vượt quá 40°C.

Gia nhiệt có kiểm soát giúp các bộ phận giãn nở dần, hỗ trợ duy trì độ đồng tâm và hạn chế rung khi bơm đạt nhiệt độ làm việc.

Kiểm soát biên độ rung trong quá trình vận hành

Đối với RY50-32-200, rung không chỉ được xử lý bằng kết cấu mà còn cần được theo dõi trong quá trình hoạt động.

Hướng dẫn của dòng RY đưa ra mức kiểm soát biên độ rung không vượt quá 0,06 mm.

Nếu độ rung tăng cao bất thường, cần kiểm tra các nguyên nhân như:

Bơm và động cơ bị lệch đồng tâm.
Ổ bi bị mòn hoặc hư hỏng.
Đường ống truyền tải trọng lên thân bơm.
Không khí lọt vào đường hút.
Bánh công tác có vật cản.
Bôi trơn ổ bi không đầy đủ.
Bu lông nền hoặc bệ máy bị lỏng.
Bơm hoạt động ngoài vùng lưu lượng phù hợp.

Việc xử lý đúng nguyên nhân quan trọng hơn việc chỉ tìm cách hấp thụ rung sau khi rung đã phát sinh.

Cơ chế chống rung của RY50-32-200 là sự phối hợp của toàn hệ thống

Với RY50-32-200, chống rung không nên hiểu đơn giản là lắp thêm một miếng cao su giảm chấn dưới chân bơm.

Các yếu tố chính phối hợp với nhau gồm:

Bệ máy chắc chắn → căn đồng tâm chính xác → khớp nối mềm → hai ổ bi đỡ trục → đường ống độc lập → dòng dầu ổn định → vận hành đúng lưu lượng.

Khi tất cả những yếu tố này được thực hiện đúng, rung được hạn chế ngay từ những nguyên nhân phát sinh cơ học và thủy lực.

Đây là phương pháp phù hợp hơn đối với một thiết bị quay công nghiệp hoạt động ở tốc độ cao.

Không nên hiểu RY50-32-200 có bộ giảm chấn chuyên dụng tích hợp

Một điểm cần làm rõ là tài liệu cấu tạo dòng RY không mô tả một bộ giảm chấn thủy lực, lò xo chống rung hoặc chân cao su chống rung chuyên dụng được tích hợp sẵn trong RY50-32-200.

Khả năng chống rung chủ yếu đến từ thiết kế cơ khí và yêu cầu lắp đặt gồm khớp nối mềm, hệ thống hai ổ bi, căn chỉnh đồng tâm, bệ máy chắc chắn và đường ống được đỡ độc lập.

Nếu công trình có yêu cầu cách ly rung đặc biệt, việc bổ sung đệm cao su, bộ cách rung hoặc giải pháp nền móng riêng cần được kỹ sư tính toán theo tải trọng, tốc độ quay và điều kiện lắp đặt thực tế.

Cơ chế giảm chấn và chống rung khi Bơm dầu truyền nhiệt RY50-32-200 hoạt động được hình thành từ sự phối hợp giữa khớp nối mềm ba chấu, hai ổ bi định vị trục, độ đồng tâm chính xác giữa bơm và động cơ, bệ máy chắc chắn và hệ thống đường ống được đỡ độc lập.

Bên cạnh đó, việc mồi đầy dầu, loại bỏ không khí, duy trì lưu lượng phù hợp, quay đúng chiều, gia nhiệt từ từ và bôi trơn ổ bi đầy đủ giúp hạn chế thêm các nguyên nhân rung phát sinh trong quá trình vận hành. Với yêu cầu kiểm soát biên độ rung ở mức không quá 0,06 mm, RY50-32-200 cần được xem như một cụm thiết bị mà hiệu quả chống rung phụ thuộc đồng thời vào thiết kế cơ khí, chất lượng lắp đặt và chế độ vận hành, thay vì phụ thuộc vào một bộ giảm chấn riêng lẻ.
