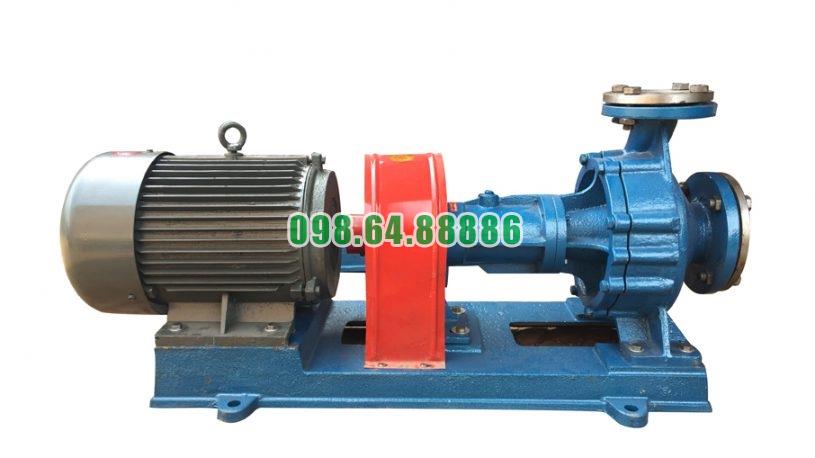

Bơm tuần hoàn dầu tải nhiệt RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Tăng độ an toàn cho nhà máy với bơm dầu truyền nhiệt RY40-25-160

Trong hệ thống gia nhiệt công nghiệp, dầu truyền nhiệt thường làm việc ở nhiệt độ cao và được tuần hoàn liên tục qua đường ống, thiết bị gia nhiệt và thiết bị sử dụng nhiệt. Vì vậy, độ an toàn của cụm bơm có ảnh hưởng trực tiếp đến khả năng hạn chế rò rỉ dầu nóng, rung động, quá nhiệt ổ bi và những sự cố có thể buộc dây chuyền phải dừng hoạt động.

Bơm dầu truyền nhiệt RY40-25-160 với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ 2.900 vòng/phút được thiết kế chuyên cho quá trình tuần hoàn dầu nóng. Kết cấu làm kín, hệ thống đỡ trục, khả năng tản nhiệt và độ ổn định của cụm quay là những yếu tố chính giúp nâng cao mức độ an toàn khi bơm được sử dụng đúng điều kiện.

1. Hạn chế rò rỉ dầu nóng tại khu vực trục

Rò rỉ dầu truyền nhiệt là một trong những vấn đề cần được kiểm soát chặt chẽ trong nhà máy. Dầu có nhiệt độ cao thoát ra ngoài không chỉ làm thất thoát môi chất mà còn có thể tạo ra khu vực mất an toàn quanh thiết bị.

RY40-25-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu tại vị trí trục đi xuyên qua nắp bơm.

Tạo nhiều lớp kiểm soát dầu

Có thể hình dung đường làm kín theo thứ tự:

Buồng dầu nóng → bộ chèn → phớt dầu → cụm ổ trục

Bộ chèn hạn chế dầu thoát ra theo khe hở quanh trục, trong khi phớt dầu tạo thêm một lớp kiểm soát phía sau.

Việc sử dụng kết cấu làm kín kết hợp giúp giảm nguy cơ dầu nóng đi trực tiếp từ thân bơm về phía cụm ổ trục và khu vực bên ngoài.

2. Trục ổn định giúp hệ thống làm kín an toàn hơn

Khả năng làm kín không chỉ phụ thuộc vào chèn và phớt mà còn phụ thuộc vào trạng thái của trục.

Nếu trục rung hoặc lệch tâm, vật liệu làm kín có thể bị mòn không đều, từ đó làm tăng nguy cơ rò rỉ dầu.

RY40-25-160 sử dụng hai ổ bi để đỡ và định vị trục khi quay ở tốc độ 2.900 vòng/phút.

Giảm mài mòn bất thường tại bộ làm kín

Khi trục quay đúng tâm, bề mặt trục tiếp xúc đều hơn với chèn và phớt.

Điều này giúp hạn chế:

• Chèn bị mòn lệch.
• Phớt nhanh hư hỏng.
• Trục cọ xát bất thường.
• Dầu nóng rò rỉ quanh vị trí làm kín.

Sự ổn định của cụm trục vì vậy có liên hệ trực tiếp với độ an toàn của hệ thống chứa dầu nóng.

3. Gối đỡ giúp hạn chế ảnh hưởng của nhiệt lên ổ bi

Thân bơm RY40-25-160 trực tiếp tiếp xúc với dầu truyền nhiệt nên có nhiệt độ cao trong quá trình làm việc.

Nếu ổ bi được bố trí quá gần thân bơm, nhiệt có thể truyền nhanh đến cụm ổ trục và làm tăng nguy cơ quá nhiệt.

Thiết kế gối đỡ tạo khoảng cách giữa phần thân bơm nóng và cụm ổ bi phía sau.

Giảm nguy cơ ổ bi quá nóng

Khoảng cách này tạo điều kiện để một phần nhiệt phân tán ra môi trường trước khi truyền tới ổ bi.

Ổ bi làm việc trong điều kiện nhiệt độ phù hợp hơn sẽ giảm nguy cơ phát sinh các vấn đề như tăng ma sát, giảm khả năng bôi trơn hoặc kẹt ổ bi.

Đối với nhà máy, hạn chế sự cố ổ bi cũng đồng nghĩa với giảm khả năng bơm dừng đột ngột khi đang tuần hoàn dầu nóng.

4. Kết cấu tản nhiệt tự nhiên hỗ trợ vận hành an toàn

RY40-25-160 có kết cấu hỗ trợ tản nhiệt tự nhiên tại khu vực giữa thân bơm và cụm ổ trục.

Nhiệt từ vùng dầu nóng không tập trung hoàn toàn tại cụm truyền động mà có điều kiện phân tán qua các bề mặt kết cấu.

Hạn chế tích tụ nhiệt tại các chi tiết cơ khí

Ổ bi, phớt và chất bôi trơn đều có thể bị ảnh hưởng khi nhiệt độ tăng quá mức.

Khả năng tản nhiệt giúp giảm tải nhiệt lên những bộ phận này, từ đó góp phần duy trì trạng thái cơ khí ổn định của bơm.

Một cụm bơm ít xảy ra quá nhiệt sẽ an toàn hơn so với thiết bị thường xuyên hoạt động gần trạng thái nhiệt bất thường.

5. Kết cấu vững chắc giúp hạn chế rung động

Rung động mạnh có thể làm lỏng liên kết, giảm độ kín và tăng tốc độ mài mòn của các chi tiết.

RY40-25-160 có thân bơm, gối đỡ, thân ổ trục, khớp nối và động cơ bố trí thành một cụm liên kết trên bệ máy.

Hạn chế sự dịch chuyển của cụm bơm

Kết cấu chắc chắn giúp duy trì vị trí tương đối giữa:

Bánh công tác → trục → ổ bi → khớp nối → động cơ

Khi các bộ phận này giữ được độ đồng tâm, rung động bất thường được hạn chế và nguy cơ phát sinh sự cố cơ khí cũng giảm theo.

6. Hai ổ bi giúp giảm nguy cơ hư hỏng rôto

Bánh công tác của RY40-25-160 quay ở tốc độ cao nên yêu cầu trục phải được giữ ổn định.

Hai ổ bi trong thân ổ trục tạo các điểm đỡ cho trục, giúp hạn chế dao động của cụm rôto.

Hạn chế bánh công tác cọ vào thân bơm

Nếu trục mất ổn định, bánh công tác có thể dịch chuyển khỏi vị trí thiết kế.

Tình trạng này có thể gây rung mạnh, tiếng động bất thường hoặc ma sát giữa các chi tiết quay và chi tiết cố định.

Hệ thống đỡ trục chắc chắn giúp giảm nguy cơ này, qua đó hạn chế những sự cố cơ khí xảy ra đột ngột trong quá trình vận hành.

7. Khớp nối mềm giảm tải bất thường lên hệ truyền động

Động cơ truyền mô-men đến trục bơm thông qua khớp nối mềm.

Khớp nối hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ giữa hai trục khi hệ thống đã được căn chỉnh đúng.

Bảo vệ trục và ổ bi

Nếu toàn bộ rung động của động cơ truyền trực tiếp sang bơm, tải trọng lên trục và ổ bi có thể tăng.

Khớp nối mềm tạo ra phần chuyển tiếp trong hệ truyền động, giúp giảm các tác động cơ học đột ngột và hỗ trợ bơm vận hành ổn định hơn.

8. Duy trì dòng dầu liên tục giúp hạn chế quá nhiệt cục bộ

Một yếu tố quan trọng đối với an toàn của hệ thống dầu nóng là không để môi chất đứng yên quá lâu trong vùng đang được gia nhiệt mạnh.

RY40-25-160 tạo dòng tuần hoàn liên tục, đưa dầu đã nhận nhiệt ra khỏi thiết bị gia nhiệt và đồng thời đưa dầu từ đường hồi vào thay thế.

Hạn chế tích tụ nhiệt trong môi chất

Khi dòng dầu được duy trì đúng lưu lượng, nhiệt lượng được mang liên tục từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt.

Điều này giúp hạn chế hình thành các vùng dầu bị nung nóng kéo dài do lưu thông kém.

Vì vậy, khả năng duy trì lưu lượng ổn định không chỉ liên quan đến hiệu quả truyền nhiệt mà còn có ý nghĩa đối với sự an toàn của toàn bộ vòng dầu.

9. Cột áp phù hợp giúp tránh dòng tuần hoàn quá yếu

RY40-25-160 có cột áp 28 m tại điểm làm việc thiết kế.

Cột áp giúp dầu vượt qua trở lực của đường ống, van và thiết bị trong vòng tuần hoàn.

Nếu áp lực bơm không đủ, lưu lượng dầu có thể suy giảm, làm giảm khả năng mang nhiệt ra khỏi vùng gia nhiệt.

Khi RY40-25-160 được sử dụng cho hệ thống có trở lực phù hợp, bơm giúp duy trì dòng dầu đều hơn và giảm nguy cơ hệ thống hoạt động trong trạng thái tuần hoàn không đủ.

10. Bệ máy chung giúp giảm nguy cơ lệch giữa bơm và động cơ

Bơm và động cơ được lắp trên cùng một bệ.

Bệ chung giúp duy trì vị trí tương đối của hai thiết bị và tạo điều kiện để trục động cơ với trục bơm được căn chỉnh đồng tâm.

Hạn chế chuỗi sự cố do lệch trục

Lệch trục có thể dẫn đến một chuỗi vấn đề:

Lệch khớp nối → rung trục → tăng tải ổ bi → nóng ổ bi → mòn bộ làm kín → tăng nguy cơ rò rỉ

Bệ máy vững chắc và căn chỉnh đúng giúp giảm khả năng hình thành chuỗi sự cố này.

11. Khả năng phát hiện bất thường sớm giúp nâng cao an toàn

Kết cấu của RY40-25-160 cho phép theo dõi những dấu hiệu cơ bản trong quá trình vận hành như rung động, nhiệt độ ổ bi, tiếng ồn, áp lực xả và tình trạng rò rỉ.

Các dấu hiệu bất thường thường xuất hiện trước khi một hư hỏng cơ khí trở nên nghiêm trọng.

Chẳng hạn, ổ bi nóng bất thường có thể báo hiệu vấn đề bôi trơn hoặc căn chỉnh; rung tăng có thể liên quan đến lệch trục; lượng dầu rò tăng có thể phản ánh tình trạng của bộ làm kín.

Việc phát hiện sớm và dừng kiểm tra đúng lúc giúp hạn chế sự cố phát triển thành tình trạng nguy hiểm hơn.

12. An toàn cao hơn khi RY40-25-160 được sử dụng đúng điểm làm việc

Kết cấu của bơm chỉ phát huy hiệu quả an toàn khi model được lựa chọn đúng với hệ thống.

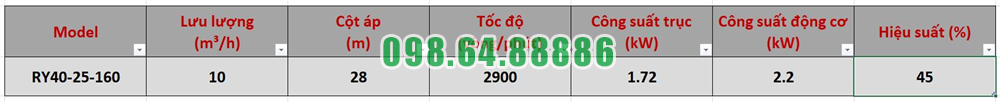

RY40-25-160 có các thông số chính:

• Lưu lượng: 10 m³/h.
• Cột áp: 28 m.
• Công suất động cơ: 2,2 kW.
• Tốc độ quay: 2.900 vòng/phút.
• Cửa hút: DN40.
• Cửa xả: DN25.

Khi hệ thống yêu cầu điểm làm việc gần các thông số này, bơm có điều kiện vận hành ổn định hơn. Việc sử dụng bơm quá xa điểm làm việc phù hợp có thể làm tăng rung động, tải cơ học và nhiệt độ, làm giảm lợi thế an toàn của thiết bị.

Tăng độ an toàn cho nhà máy với bơm dầu truyền nhiệt RY40-25-160 chủ yếu đến từ khả năng kiểm soát các rủi ro gắn trực tiếp với việc tuần hoàn dầu nóng. Bộ chèn kết hợp phớt dầu giúp hạn chế rò rỉ, hai ổ bi và gối đỡ duy trì độ ổn định của trục, trong khi kết cấu tản nhiệt giúp giảm ảnh hưởng của nhiệt lên cụm ổ trục.

Bên cạnh đó, khớp nối mềm, bệ máy vững chắc và khả năng duy trì dòng dầu liên tục giúp hạn chế rung động, lệch trục, quá nhiệt và những sự cố cơ khí có thể dẫn đến dừng hệ thống.

Vì vậy, khi RY40-25-160 được lựa chọn đúng với yêu cầu 10 m³/h – 28 m và được lắp đặt, vận hành đúng kỹ thuật, bơm góp phần tạo nên một vòng tuần hoàn dầu nóng ổn định hơn, giảm nguy cơ rò rỉ và sự cố cơ khí, từ đó nâng cao mức độ an toàn cho hệ thống gia nhiệt trong nhà máy.

Tính năng chống rò rỉ vượt trội trên bơm dầu truyền nhiệt RY40-25-160

Tính năng chống rò rỉ trên bơm dầu truyền nhiệt RY40-25-160 là một đặc điểm quan trọng khi thiết bị phải tuần hoàn dầu nóng trong hệ thống gia nhiệt. Môi chất có nhiệt độ cao khiến khu vực trục bơm trở thành vị trí cần được kiểm soát đặc biệt, bởi đây là nơi trục quay đi từ buồng chứa dầu ra phía cụm ổ trục và truyền động.

RY40-25-160 sử dụng kết cấu làm kín kết hợp giữa bộ chèn và phớt dầu cao su chịu nhiệt. Hai bộ phận này phối hợp để hạn chế dầu nóng di chuyển dọc theo trục ra bên ngoài, đồng thời bảo vệ khu vực ổ trục trong quá trình bơm vận hành.

Cụm làm kín tập trung tại vị trí dễ phát sinh rò rỉ nhất

Trong RY40-25-160, bánh công tác nằm trong buồng bơm và được dẫn động bởi trục quay với tốc độ 2.900 vòng/phút. Trục phải đi xuyên qua nắp bơm để kết nối với hệ truyền động nên tại đây tồn tại khe hở giữa bộ phận quay và bộ phận đứng yên.

Đây chính là vị trí dầu nóng có xu hướng đi ra ngoài nếu không được làm kín tốt.

Cụm làm kín của RY40-25-160 được bố trí trực tiếp quanh trục nhằm tạo vùng ngăn cách giữa:

Buồng dầu nóng → khu vực làm kín → cụm ổ trục.

Nhờ cách bố trí này, dầu được giữ chủ yếu trong buồng bơm và đường tuần hoàn thay vì tự do lan theo trục về phía sau.

Bộ chèn là lớp làm kín trực tiếp quanh trục

Bộ chèn được bố trí ôm quanh trục bơm và đóng vai trò trực tiếp trong việc hạn chế dầu truyền nhiệt thoát qua khe hở.

Khi trục quay, vật liệu chèn vẫn duy trì tiếp xúc quanh bề mặt trục. Sự tiếp xúc này tạo lực cản đối với dầu đang có xu hướng di chuyển từ khu vực áp suất bên trong bơm ra ngoài.

Khả năng điều chỉnh độ kín

Một ưu điểm của kết cấu chèn là có thể điều chỉnh mức độ ép phù hợp với tình trạng làm việc thực tế.

Nếu chèn quá lỏng, lượng dầu rò có thể tăng. Ngược lại, nếu siết quá chặt, ma sát giữa chèn và trục tăng, làm khu vực này nóng hơn và khiến vật liệu làm kín nhanh xuống cấp.

Vì vậy, khả năng chống rò rỉ của RY40-25-160 được duy trì tốt nhất khi bộ chèn vừa đủ kín nhưng không tạo ma sát quá lớn lên trục.

Phớt dầu cao su chịu nhiệt tạo thêm lớp kiểm soát rò rỉ

Bên cạnh bộ chèn, phớt dầu cao su chịu nhiệt được sử dụng để hỗ trợ kiểm soát dầu tại khu vực trục.

Nếu một lượng dầu nhỏ vượt qua vùng chèn, phớt dầu tiếp tục tạo một lớp ngăn bổ sung trước khi dầu có thể đi sâu về phía cụm ổ bi.

Như vậy, khả năng hạn chế rò rỉ của RY40-25-160 không phụ thuộc hoàn toàn vào một chi tiết mà có sự phối hợp giữa:

Bộ chèn làm kín + phớt dầu chịu nhiệt.

Đây là điểm quan trọng đối với một bơm chuyên dùng cho môi chất dầu nóng.

Phớt chịu nhiệt phù hợp với đặc thù dầu truyền nhiệt

Dầu truyền nhiệt có thể làm việc ở nhiệt độ rất cao, do đó vật liệu làm kín quanh trục phải thích nghi với điều kiện nhiệt tốt hơn so với các phớt sử dụng cho chất lỏng ở nhiệt độ thông thường.

Phớt dầu chịu nhiệt trên RY40-25-160 giúp duy trì khả năng ôm quanh trục khi bơm nóng lên trong quá trình vận hành.

Điều này có ý nghĩa trực tiếp đối với việc chống rò rỉ bởi nhiệt độ có thể làm các bộ phận giãn nở và thay đổi khe hở tại khu vực trục.

Trục quay ổn định giúp giảm nguy cơ rò dầu

Khả năng chống rò rỉ không chỉ phụ thuộc vào vật liệu làm kín. Độ ổn định của trục cũng ảnh hưởng trực tiếp đến tuổi thọ của bộ chèn và phớt dầu.

RY40-25-160 sử dụng hai ổ bi để đỡ và định vị trục. Khi các ổ bi hoạt động bình thường, trục được giữ tương đối ổn định khi quay ở tốc độ 2.900 vòng/phút.

Hạn chế trục đảo tại vị trí làm kín

Nếu trục bị đảo hoặc rung mạnh, khoảng tiếp xúc giữa trục và bộ chèn liên tục thay đổi. Một bên có thể bị ép mạnh trong khi phía đối diện xuất hiện khe hở lớn hơn.

Tình trạng này dễ làm bộ chèn mòn không đều và tạo đường cho dầu thoát ra ngoài.

Trục càng quay ổn định thì cụm làm kín càng duy trì tiếp xúc đồng đều, từ đó hỗ trợ giảm rò rỉ.

Khớp nối mềm hỗ trợ bảo vệ cụm làm kín

RY40-25-160 được nối với động cơ thông qua khớp nối mềm. Bộ phận này truyền chuyển động từ động cơ tới trục bơm đồng thời giúp giảm tác động của một số rung động và sai lệch nhỏ trong hệ truyền động.

Khi bơm và động cơ được căn chỉnh tốt, trục quay ổn định hơn, giúp giảm tải bất thường lên bộ chèn và phớt dầu.

Điều này đặc biệt cần thiết với hệ thống làm kín vì các chi tiết này liên tục tiếp xúc với một trục quay tốc độ cao.

Tản nhiệt tự nhiên hỗ trợ độ bền của hệ thống làm kín

RY40-25-160 sử dụng kết cấu tản nhiệt tự nhiên thay vì phụ thuộc vào một vòng nước làm mát riêng.

Kết cấu giữa đầu bơm và cụm ổ trục giúp một phần nhiệt từ dầu nóng được giải phóng ra môi trường trước khi truyền tới khu vực phía sau.

Điều này hỗ trợ cụm làm kín bởi phớt dầu không phải chịu toàn bộ mức nhiệt tại buồng dầu nóng.

Khi nhiệt độ tại vùng làm kín được kiểm soát tốt hơn, nguy cơ vật liệu phớt nhanh chai cứng hoặc biến dạng cũng được hạn chế.

Gia nhiệt từ từ giúp duy trì độ kín

Một trong những yếu tố quan trọng đối với khả năng chống rò rỉ của RY40-25-160 là cách bơm được đưa lên nhiệt độ làm việc.

Khi dầu nóng lên, thân bơm, trục, nắp bơm và các bộ phận làm kín đều có sự giãn nở.

Nếu nhiệt độ tăng đột ngột, các chi tiết có thể giãn nở với tốc độ khác nhau, làm thay đổi khe hở quanh trục và ảnh hưởng đến độ kín.

Gia nhiệt từ từ giúp các bộ phận thích nghi đồng đều hơn với nhiệt độ dầu, qua đó giúp bộ chèn và phớt duy trì trạng thái làm việc ổn định.

Rò rỉ nhỏ ban đầu không nhất thiết là hỏng phớt

Do RY40-25-160 sử dụng kết cấu chèn làm kín, khả năng chống rò rỉ không nên được hiểu là tuyệt đối không có bất kỳ lượng dầu nào xuất hiện tại vị trí làm kín.

Ở giai đoạn mới vận hành hoặc sau khi thay chèn, có thể xuất hiện lượng rò nhỏ trong thời gian đầu khi bề mặt chèn và trục đang ổn định tiếp xúc.

Điều cần theo dõi là xu hướng rò rỉ. Nếu lượng dầu giảm dần và ổn định sau quá trình chạy rà thì khác với trường hợp dầu rò ngày càng nhiều hoặc chảy liên tục.

Những nguyên nhân trực tiếp làm khả năng chống rò rỉ suy giảm

Khả năng làm kín của RY40-25-160 có thể giảm nếu trục và cụm phớt không còn làm việc trong điều kiện bình thường. Những yếu tố cần chú ý gồm chèn bị mòn hoặc điều chỉnh quá lỏng, phớt dầu chai cứng hoặc biến dạng, trục bị xước tại vị trí làm kín, ổ bi mòn làm trục đảo, bơm và động cơ lệch tâm, rung động kéo dài hoặc bơm bị gia nhiệt quá nhanh.

Các hiện tượng này đều làm thay đổi sự tiếp xúc giữa trục và cụm làm kín, từ đó tạo điều kiện cho dầu nóng thoát ra ngoài.

Khả năng chống rò rỉ đặc biệt quan trọng khi bơm dầu nóng

Đối với RY40-25-160, kiểm soát rò rỉ quan trọng hơn nhiều so với một bơm nước thông thường bởi môi chất là dầu truyền nhiệt ở nhiệt độ cao.

Dầu nóng rò ra ngoài không chỉ gây thất thoát môi chất mà còn có thể làm bẩn bệ máy, ảnh hưởng đến ổ trục và tạo nguy cơ mất an toàn quanh khu vực đặt bơm.

Do đó, cụm chèn và phớt dầu có vai trò trực tiếp trong việc giữ dầu bên trong vòng tuần hoàn.

Chống rò rỉ giúp duy trì vòng tuần hoàn dầu ổn định

RY40-25-160 có lưu lượng thiết kế 10 m³/h và cột áp 28 m. Trong quá trình hoạt động, lượng dầu này cần được duy trì trong mạch kín giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Nếu bơm bị rò rỉ kéo dài, lượng dầu trong hệ thống sẽ giảm dần và phải thường xuyên bổ sung.

Cụm làm kín hoạt động tốt giúp dầu tiếp tục tuần hoàn theo chu trình:

Nguồn gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt.

Nhờ vậy, môi chất được giữ trong hệ thống thay vì thất thoát tại vị trí trục bơm.

Tính năng chống rò rỉ trên bơm dầu truyền nhiệt RY40-25-160 tập trung chủ yếu ở cụm làm kín trục, trong đó bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt tạo thành hai lớp kiểm soát dầu tại vị trí trục đi ra khỏi buồng bơm.

Khả năng làm kín còn được hỗ trợ bởi hai ổ bi giữ trục ổn định, khớp nối mềm, kết cấu tản nhiệt tự nhiên và sự căn chỉnh chính xác giữa bơm với động cơ. Khi trục quay ổn định, bộ chèn và phớt ít bị mài mòn lệch, nhờ đó khả năng hạn chế rò dầu được duy trì tốt hơn.

Với RY40-25-160, “chống rò rỉ vượt trội” nên được hiểu là khả năng kiểm soát dầu nóng hiệu quả nhờ sự phối hợp của cụm chèn, phớt chịu nhiệt và kết cấu trục ổn định, chứ không phải cam kết tuyệt đối không xuất hiện bất kỳ lượng rò nào trong mọi điều kiện vận hành.
