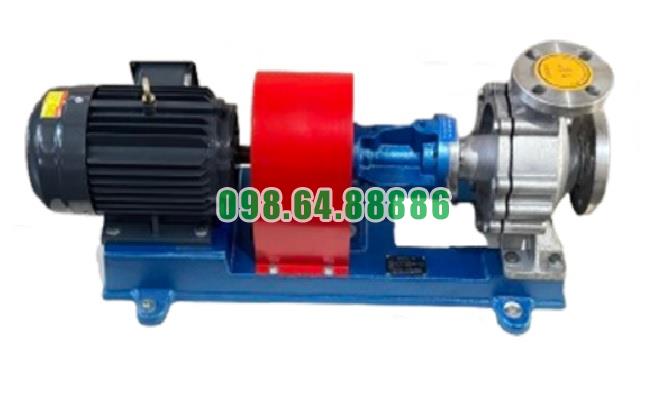

Bơm dầu truyền nhiệt chịu nhiệt cao RY50-32-250 tốc độ 2900 vòng/phút, cột áp 70 m, công suất 11 kW, lưu lượng 18 m3/h

Bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất

Bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất thông qua nhiệm vụ duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Theo tài liệu nhà sản xuất, dòng RY được thiết kế cho hệ thống tuần hoàn dầu nóng công nghiệp, làm việc với môi chất nhiệt độ cao đến 350°C.

Việc “ổn định nhiệt độ dây chuyền” là hiệu quả kỹ thuật có thể suy ra từ chức năng duy trì dòng dầu nóng liên tục của bơm; tài liệu không đưa ra một mức sai số nhiệt độ cụ thể cho RY50-32-250.

Duy trì dòng dầu nóng tuần hoàn liên tục

RY50-32-250 hoạt động theo nguyên lý ly tâm. Động cơ truyền chuyển động qua khớp nối đến trục và bánh công tác. Dầu đi vào cửa hút hướng trục, nhận năng lượng từ bánh công tác rồi được đẩy ra cửa xả hướng tâm.

Trong dây chuyền sản xuất sử dụng dầu tải nhiệt, chu trình có thể hình dung:

Bơm RY50-32-250 → bộ gia nhiệt → thiết bị sử dụng nhiệt → đường dầu hồi → bơm

Dầu được luân chuyển liên tục giúp nhiệt lượng từ nguồn gia nhiệt được đưa đều đặn tới các khu vực cần sử dụng nhiệt.

Hạn chế gián đoạn quá trình cấp nhiệt

Khi lưu lượng dầu được duy trì ổn định, thiết bị trao đổi nhiệt liên tục nhận được môi chất nóng. Điều này giúp hạn chế tình trạng nguồn nhiệt bị gián đoạn do dòng dầu tuần hoàn không đều.

Vai trò của RY50-32-250 trong dây chuyền có thể mô tả:

Tạo lưu lượng → vận chuyển dầu nóng → cấp nhiệt cho thiết bị → đưa dầu hồi về nguồn nhiệt.

Bơm không trực tiếp điều khiển nhiệt độ mà đóng vai trò duy trì dòng môi chất truyền nhiệt để hệ thống điều khiển nhiệt có điều kiện làm việc ổn định.

Lưu lượng phù hợp giúp quá trình truyền nhiệt ổn định

Để dòng dầu nóng được duy trì liên tục, bơm cần hoạt động trong vùng lưu lượng thích hợp.

Tài liệu RY quy định không nên vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc ở lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.

Duy trì đủ lưu lượng giúp dầu liên tục đi qua nguồn gia nhiệt và thiết bị sử dụng nhiệt, qua đó hỗ trợ quá trình trao đổi nhiệt của dây chuyền.

Cột áp giúp dầu đi qua toàn bộ hệ thống

Trong dây chuyền sản xuất, dầu phải đi qua đường ống, van, co cút và các thiết bị trao đổi nhiệt. Các thành phần này tạo ra trở lực dòng chảy.

RY50-32-250 cần tạo đủ cột áp để dầu vượt qua các trở lực đó và duy trì vòng tuần hoàn. Nhà sản xuất cũng yêu cầu điểm làm việc của bơm nằm trong vùng đặc tính phù hợp giữa lưu lượng và cột áp.

Khi lưu lượng và cột áp phù hợp với hệ thống, dầu nóng có điều kiện lưu chuyển đều hơn tới các vị trí cần nhiệt.

Gia nhiệt từ từ để hạn chế biến động nhiệt

Trước khi vận hành với dầu nóng, RY50-32-250 cần được gia nhiệt sơ bộ. Theo hướng dẫn, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C, còn tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt từ từ giúp thân bơm và các chi tiết bên trong thích nghi với nhiệt độ làm việc, đồng thời hỗ trợ hệ thống chuyển sang trạng thái vận hành nhiệt cao một cách ổn định hơn.

Theo dõi lưu lượng và nhiệt độ khi dây chuyền vận hành

Để RY50-32-250 hỗ trợ ổn định hệ thống nhiệt trong thời gian dài, cần thường xuyên kiểm tra:

• lưu lượng dầu tuần hoàn;

• áp suất cửa xả;

• nhiệt độ thân bơm;

• nhiệt độ ổ trục;

• độ rung và tiếng ồn.

Tài liệu dòng RY yêu cầu theo dõi thường xuyên các thông số này trong quá trình vận hành.

Bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất chủ yếu nhờ duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Khi lưu lượng, cột áp và quá trình gia nhiệt được kiểm soát đúng, dầu nóng có thể được cấp đều đặn tới các khu vực cần nhiệt.

Vì vậy, RY50-32-250 là bộ phận quan trọng trong hệ thống dầu tải nhiệt, hỗ trợ duy trì quá trình truyền nhiệt liên tục và hạn chế sự gián đoạn nguồn nhiệt trong dây chuyền sản xuất.

Tiêu chuẩn chống rò rỉ môi chất nóng trên bơm dầu truyền nhiệt RY50-32-250

Bơm dầu truyền nhiệt RY50-32-250 làm việc với dầu tải nhiệt có nhiệt độ cao nên khả năng kiểm soát rò rỉ tại khu vực trục, thân bơm và các mối ghép là yêu cầu kỹ thuật quan trọng. Theo tài liệu của nhà sản xuất, dòng RY sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt để hạn chế môi chất nóng thoát ra ngoài.

Kết cấu làm kín tại trục bơm

Trục bơm phải đi xuyên qua nắp bơm để truyền chuyển động từ động cơ tới bánh công tác. Đây là vị trí có nguy cơ rò rỉ dầu nóng cao nhất.

RY50-32-250 sử dụng hai thành phần chính:

• Bộ chèn làm kín packing bố trí quanh trục.

• Phớt dầu cao su chịu nhiệt hỗ trợ làm kín và bảo vệ khu vực ổ trục.

Kết cấu kết hợp này giúp kiểm soát đường thoát của dầu tải nhiệt tại vị trí trục quay.

Khả năng làm kín với môi chất nhiệt độ cao

Dòng bơm RY được thiết kế cho chất lỏng có nhiệt độ làm việc không vượt quá 350°C.

Vì vậy, hệ thống làm kín của RY50-32-250 phải làm việc trong điều kiện vừa có chuyển động quay của trục, vừa chịu tác động của dầu nóng. Packing và phớt dầu cần được duy trì đúng trạng thái để hạn chế rò rỉ khi nhiệt độ hệ thống tăng cao.

Kết cấu chịu áp hỗ trợ chống rò rỉ

Ngoài khu vực trục, độ kín của bơm còn phụ thuộc vào thân bơm, nắp bơm và các mặt bích kết nối.

Theo tài liệu nhà sản xuất, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Kết cấu chịu áp đồng bộ giúp các vị trí chứa môi chất duy trì độ kín khi bơm làm việc trong hệ thống dầu truyền nhiệt.

Kiểm soát rò rỉ trong thời gian chạy rà

Nhà sản xuất lưu ý rằng khi bơm mới đưa vào vận hành, bộ làm kín có thể xuất hiện rò rỉ nhẹ. Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.

Do đó, cần theo dõi khu vực packing trong giai đoạn đầu vận hành để phân biệt rò rỉ nhẹ khi chạy rà với tình trạng rò rỉ bất thường cần xử lý.

Gia nhiệt đúng cách giúp duy trì độ kín

Khi bơm dầu nóng, thân bơm và các chi tiết làm kín chịu tác động của giãn nở nhiệt. Nhà sản xuất yêu cầu phải gia nhiệt sơ bộ trước khi khởi động.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Tăng nhiệt từ từ giúp các chi tiết giãn nở ổn định hơn, hạn chế biến dạng tại các vị trí làm kín và mặt ghép.

Kiểm tra rò rỉ trong quá trình vận hành

Sau khi lắp đặt và chạy thử từ 3–4 giờ, nhà sản xuất yêu cầu kiểm tra lại toàn bộ cụm bơm. Nếu không xuất hiện rò rỉ, rung động, tiếng ồn hoặc nhiệt độ bất thường thì quá trình lắp đặt mới được xem là đạt yêu cầu.

Trong quá trình sử dụng cần thường xuyên kiểm tra:

• khu vực packing;

• phớt dầu;

• mặt ghép thân bơm và nắp bơm;

• mặt bích hút và xả;

• bu lông liên kết;

• các đường ống kết nối.

Tài liệu không công bố tiêu chuẩn chống rò rỉ riêng

Tài liệu kỹ thuật hiện có không nêu một tiêu chuẩn chống rò rỉ cụ thể theo ISO, API hoặc tiêu chuẩn quốc tế riêng cho RY50-32-250.

Những thông tin có thể xác nhận từ tài liệu gồm:

• sử dụng packing kết hợp phớt dầu chịu nhiệt;

• môi chất làm việc tối đa 350°C;

• các bộ phận chịu áp theo cấp 16 bar;

• cho phép xuất hiện rò rỉ nhẹ ở bộ làm kín trong giai đoạn chạy rà;

• yêu cầu kiểm tra không có rò rỉ bất thường sau khi chạy thử.

Vì vậy, khi giới thiệu sản phẩm nên sử dụng cách diễn đạt “kết cấu làm kín chuyên dụng giúp hạn chế rò rỉ môi chất nóng” thay vì khẳng định bơm đạt một tiêu chuẩn chống rò rỉ cụ thể chưa được nhà sản xuất công bố.

Khả năng chống rò rỉ môi chất nóng của bơm dầu truyền nhiệt RY50-32-250 được hình thành từ hệ thống packing kết hợp phớt dầu chịu nhiệt, kết cấu thân và mặt bích chịu áp 16 bar, cùng yêu cầu gia nhiệt và kiểm tra vận hành chặt chẽ.

Để duy trì độ kín khi bơm làm việc với dầu nóng đến 350°C, cần thường xuyên kiểm tra packing, phớt dầu, mặt bích và các mối ghép. Tài liệu hiện tại không xác nhận một tiêu chuẩn chống rò rỉ quốc tế cụ thể cho model RY50-32-250.
