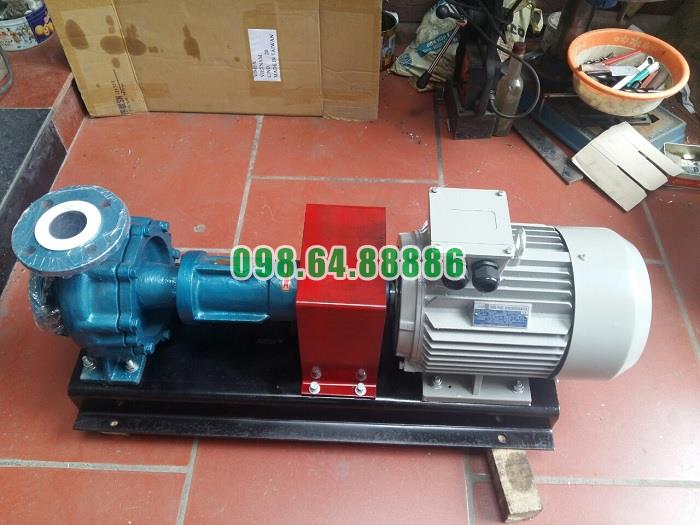

Sự chuyển động của dầu tải nhiệt bên trong bơm dầu truyền nhiệt RY80-50-200

Sự chuyển động của dầu tải nhiệt bên trong bơm dầu truyền nhiệt RY80-50-200 diễn ra liên tục từ cửa hút, qua bánh công tác, vào khoang thân bơm và thoát ra cửa xả. Quá trình này dựa trên nguyên lý làm việc của bơm ly tâm, trong đó bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút để truyền năng lượng cho dòng dầu.

Dầu tải nhiệt đi vào cửa hút

Dầu tải nhiệt từ hệ thống được dẫn vào cửa hút của bơm RY80-50-200 theo phương dọc trục. Với model này, đường kính danh nghĩa cửa hút là 80 mm.

Dòng dầu tiếp tục di chuyển về vùng trung tâm của bánh công tác. Đây là vị trí bắt đầu quá trình tăng năng lượng cho môi chất bên trong bơm.

Dầu đi vào tâm bánh công tác

Khi dầu đến vùng tâm bánh công tác, bánh công tác đang quay cùng trục bơm với tốc độ khoảng 2.900 vòng/phút.

Các cánh của bánh công tác tác động lên dòng dầu, làm dầu chuyển động từ vùng tâm ra phía ngoài. Trong quá trình này, năng lượng cơ học từ động cơ được truyền qua trục và bánh công tác sang dầu tải nhiệt.

Dầu được đẩy ra ngoài nhờ chuyển động ly tâm

Khi bánh công tác quay, dầu tải nhiệt được gia tốc và chuyển động từ tâm bánh công tác về phía đường kính ngoài.

Đây là giai đoạn quan trọng nhất trong sự chuyển động của dầu tải nhiệt bên trong bơm dầu truyền nhiệt RY80-50-200, vì dòng dầu nhận thêm năng lượng để tạo ra lưu lượng và cột áp cần thiết cho hệ thống.

Tại điểm làm việc đang xét, bơm có thể đạt:

• Lưu lượng: 50 m³/h
• Cột áp: 50 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất động cơ: 15 kW

Dầu chuyển từ bánh công tác vào thân bơm

Sau khi rời mép ngoài bánh công tác, dầu đi vào khoang của thân bơm.

Tại đây, dòng dầu tiếp tục được hướng về phía cửa xả. Hình dạng của khoang thân bơm giúp thu gom dòng dầu từ bánh công tác và dẫn môi chất ra đường ống phía sau bơm.

Quá trình này tạo nên dòng chảy liên tục từ cửa hút đến cửa xả mà không làm gián đoạn vòng tuần hoàn dầu tải nhiệt.

Dầu thoát ra cửa xả

Sau khi đi qua thân bơm, dầu được đẩy ra ngoài qua cửa xả danh nghĩa 50 mm, bố trí theo hướng tâm và phương thẳng đứng.

Từ cửa xả, dầu tiếp tục di chuyển vào đường ống của hệ thống để đến thiết bị sử dụng nhiệt hoặc các bộ phận khác trong vòng tuần hoàn.

Ở điểm làm việc 50 m³/h và cột áp 50 m, bơm RY80-50-200 cung cấp đủ năng lượng để duy trì dòng dầu lưu thông qua hệ thống đường ống và thiết bị.

Chu trình chuyển động liên tục của dầu tải nhiệt

Quá trình chuyển động của dầu trong RY80-50-200 có thể hiểu theo trình tự:

Cửa hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.

Khi động cơ 15 kW tiếp tục vận hành, bánh công tác tiếp tục quay và chu trình này được lặp lại liên tục. Nhờ đó, dầu tải nhiệt được tuần hoàn ổn định trong toàn bộ hệ thống gia nhiệt.

Điều kiện để dòng dầu chuyển động ổn định

Để dầu tải nhiệt chuyển động đúng thiết kế bên trong RY80-50-200, thân bơm phải được mồi đầy môi chất trước khi khởi động và cần hạn chế không khí tồn tại trong đường hút.

Van hút phải được mở hoàn toàn trong quá trình vận hành. Việc điều chỉnh lưu lượng nên thực hiện ở van xả, không nên tiết lưu bằng van hút vì có thể làm điều kiện hút xấu đi và khiến dòng dầu trong bơm mất ổn định.

Ngoài ra, bánh công tác phải quay đúng chiều. Quan sát từ phía khớp nối, chiều quay đúng của bơm RY là theo chiều kim đồng hồ.

Sự chuyển động của dầu tải nhiệt bên trong bơm dầu truyền nhiệt RY80-50-200 bắt đầu khi dầu đi vào cửa hút 80 mm, tiếp tục đến tâm bánh công tác, được bánh công tác quay ở 2.900 vòng/phút đẩy ra phía ngoài, sau đó đi qua thân bơm và thoát ra cửa xả 50 mm.

Quá trình chuyển động liên tục này giúp RY80-50-200 tạo ra điểm làm việc 50 m³/h, cột áp 50 m với động cơ 15 kW, từ đó duy trì vòng tuần hoàn dầu tải nhiệt ổn định trong hệ thống công nghiệp

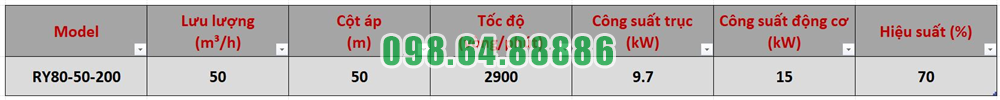

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY
