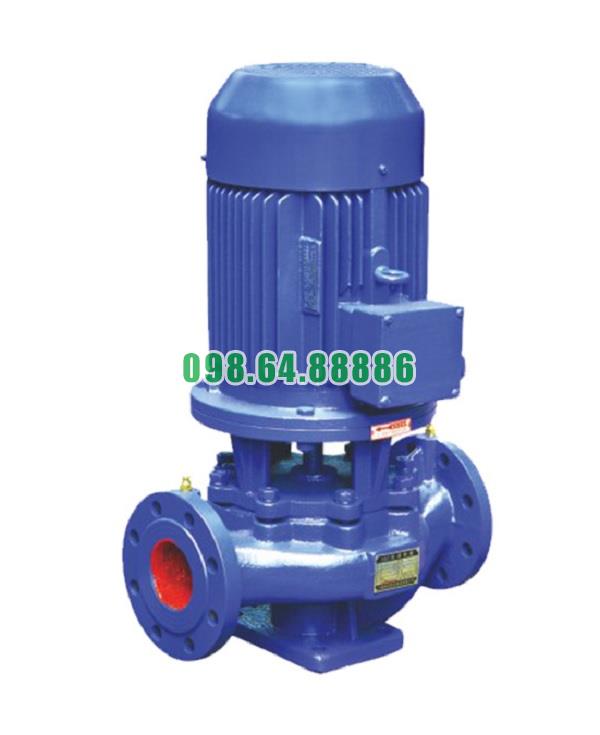

Thiết kế cánh quạt hiệu quả của bơm ly tâm trục đứng model ISG100-125, IRG100-125
Cấu hình cánh quạt tối ưu cho lưu lượng – cột áp
Dạng cánh kín (closed impeller): gồm đĩa trước, đĩa sau và các lá cánh nằm giữa, giúp hạn chế rò rỉ nội bộ, tăng hiệu suất thủy lực cho bơm ly tâm trục đứng ISG100-125, IRG100-125.
Số lá cánh hợp lý (thường 5–7): cân bằng giữa tổn thất ma sát và tổn thất xoáy, giữ đường đặc tính Q–H mượt, dốc vừa phải.
Góc ra cánh (β₂) được chọn tối ưu (nhỏ vừa phải) để hạn chế xoáy cuối cánh, duy trì cột áp thiết kế và giảm rung.
Hình học thủy lực giảm tổn thất
Đường dẫn cong 3D: bề mặt cánh chuyển tiếp mượt từ mắt cánh (eye) đến mép thoát, giúp dòng chảy bám cánh, giảm tách lớp.
Tỷ số đường kính (D₂/D₁) hợp lý: tăng chuyển hóa động năng thành áp năng, giảm tổn thất ở volute.
Diện tích mắt cánh đủ lớn: giảm tốc độ cục bộ, cải thiện NPSH và chống xâm thực (cavitation).
Khe hở vòng mòn (wear-ring clearance) nhỏ, ổn định: hạn chế rò rỉ tuần hoàn, cải thiện hiệu suất thể tích.
Vật liệu và hoàn thiện bề mặt nâng hiệu suất
Gang hợp kim/inox 304/316 cho cánh bơm: bền, chống ăn mòn nước sạch – nước nóng HVAC.
Bề mặt gia công mịn, phủ epoxy an toàn nước sạch: giảm độ nhám thủy lực, hạn chế bám cặn, duy trì hiệu suất dài hạn.
Cân bằng động cấp G6.3 (ISO 1940-1): giảm rung, bảo vệ phớt và ổ bi, duy trì khe hở thủy lực ổn định.
Đặc tính làm việc ổn định trong dải rộng
Đường đặc tính Q–H ổn định: cột áp không “rơi” ở vùng lưu lượng trung bình – cao, phù hợp chế độ tải biến thiên của tòa nhà và HVAC.
Hiệu suất đỉnh (ηmax) rộng: nhờ tổ hợp hình học cánh + volute, bơm giữ hiệu suất cao khi làm việc quanh BEP (Best Efficiency Point).
Độ dốc đường công suất hợp lý: tránh quá tải động cơ khi van mở dần, an toàn khi chạy với biến tần (VFD).
Khả năng chống cavitation và nâng NPSH
Mắt cánh “êm” và góc vào cánh phù hợp: hạn chế tăng tốc đột ngột, giảm giảm áp tại cửa hút.
Biên dạng mép vào “tròn mềm”: giảm tổn thất va đập, hạn chế bong bóng hơi phát sinh.
Tối ưu NPSHr: cho phép lắp đặt thực tế linh hoạt hơn (đường ống hút ngắn – thẳng, cột nước hút an toàn).
Tùy chỉnh theo ứng dụng
Trim cánh (tiện giảm đường kính D₂): tinh chỉnh lưu lượng/cột áp theo điểm làm việc cụ thể mà vẫn giữ đường dẫn cánh tối ưu.
Kết hợp VFD: hạ tốc độ quay khi tải thấp; theo định luật đồng dạng, Q ∝ n, H ∝ n², P ∝ n³ → tiết kiệm điện rõ rệt.
Vật liệu cánh theo môi trường: inox/SiC cho nước nóng; phủ chống cáu cặn cho nguồn nước cứng.
Lợi ích vận hành – bảo trì từ thiết kế cánh hiệu quả
Hiệu suất tổng cao (thường 75–85%): giảm chi phí điện trong suốt vòng đời.
Rung ồn thấp: thân thiện môi trường đô thị, bệnh viện, khách sạn.
Mài mòn chậm: khe hở vòng mòn ổn định → đường đặc tính ít suy giảm theo thời gian.
Dễ vệ sinh – phục hồi: bề mặt mịn, ít bám cặn; khi cần có thể thay wear ring để khôi phục hiệu suất.
Thiết kế cánh quạt hiệu quả của bơm ly tâm trục đứng ISG100-125, IRG100-125 dựa trên cánh kín hình học 3D tối ưu, vật liệu bền chống ăn mòn, khe hở vòng mòn nhỏ, cân bằng động chuẩn. Nhờ đó bơm đạt hiệu suất cao, dải vận hành ổn định, chống cavitation tốt, rung ồn thấp và tiết kiệm năng lượng. Khi kết hợp điều khiển biến tần và bảo trì đúng chuẩn, các ưu thế này được duy trì bền vững trong thực tế vận hành.
