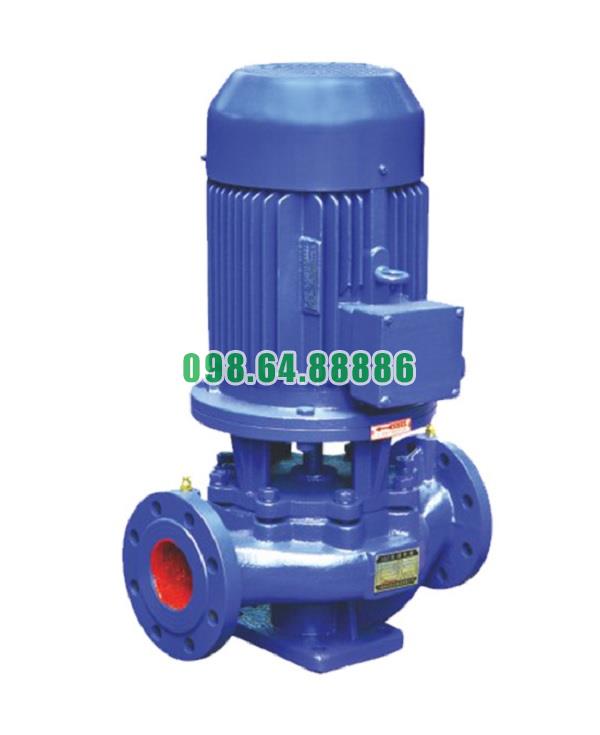

Máy bơm inline, bơm đồng trục đứng, bơm ly tâm ISG65-200B, IRG65-200B, 5.5kw

Tối Ưu Hóa Nguyên Lý Hoạt Động Cho Bơm Inline Model ISG65-200B, IRG65-200B

Tối Ưu Cấu Tạo Cánh Bơm

Để nâng cao hiệu suất thủy lực, bơm ISG65-200B và IRG65-200B được trang bị cánh bơm dạng kín hoặc bán hở, có thiết kế cong hợp lý và góc nghiêng được tính toán chính xác theo nguyên lý động lực học dòng chảy:

• Giúp chuyển đổi tối đa năng lượng quay thành áp suất đẩy

• Giảm thất thoát năng lượng do hiện tượng xoáy, rối dòng

• Nâng cao hiệu suất làm việc và tiết kiệm điện năng

Cánh bơm cũng được cân bằng động để đảm bảo chuyển động quay đều, ít rung và giảm tổn hao cơ học.

Đồng Bộ Trục – Động Cơ – Cánh Bơm

Hệ thống truyền động được thiết kế đồng trục, trong đó trục bơm và trục động cơ nằm trên một đường thẳng, giúp:

• Truyền động trực tiếp, không qua khớp nối trung gian

• Giảm ma sát, không tổn hao cơ năng trong quá trình quay

• Đảm bảo mô-men xoắn truyền đến cánh bơm hiệu quả nhất

Sự đồng bộ này tối ưu hóa khả năng tạo lực ly tâm và duy trì lưu lượng ổn định khi vận hành.

Tối Ưu Hóa Buồng Bơm và Hướng Dòng

Phần buồng bơm (volute casing) được thiết kế theo dạng xoắn hoặc dẫn hướng, với tiết diện mở rộng dần giúp:

• Giảm tốc độ dòng chảy khi thoát ra khỏi cánh bơm, từ đó chuyển hóa động năng thành áp suất tĩnh

• Hạn chế tổn thất cột áp, nâng cao hiệu quả truyền áp

• Tăng khả năng tự mồi và giảm nguy cơ tạo xoáy khí trong buồng bơm

Cấu tạo buồng bơm hợp lý là yếu tố then chốt giúp tối ưu hiệu suất tổng thể.

Điều Chỉnh Tốc Độ Bằng Biến Tần

Để thích ứng với các chế độ làm việc khác nhau, bơm có thể kết hợp với biến tần (inverter) nhằm điều chỉnh tốc độ quay của động cơ theo nhu cầu thực tế:

• Giảm tiêu thụ điện năng khi tải thấp

• Tránh hiện tượng chạy quá công suất gây quá nhiệt

• Duy trì áp suất hệ thống ổn định và tiết kiệm điện

Việc điều khiển linh hoạt bằng biến tần giúp tối ưu hóa hiệu suất theo thời gian thực.

Giảm Tổn Thất Cơ Khí và Thủy Lực

Bơm được chế tạo với các tiêu chí kỹ thuật cao nhằm hạn chế tối đa tổn hao:

• Trục quay có độ đồng tâm cao, tránh rung và ma sát không cần thiết

• Phớt cơ khí kín khít, giảm rò rỉ, mất áp

• Bạc đạn chính xác, giảm lực cản khi quay

Tất cả các yếu tố trên góp phần duy trì hoạt động ổn định và hiệu quả, ngay cả khi bơm hoạt động liên tục nhiều giờ liền

Các loại chất lỏng phù hợp với Bơm inline model ISG65-200B, IRG65-200B

Bơm inline model ISG65-200B, IRG65-200B là dòng bơm ly tâm trục đứng được thiết kế để vận chuyển hiệu quả nhiều loại chất lỏng khác nhau. Tuy nhiên, để đảm bảo thiết bị vận hành bền bỉ và an toàn, cần lựa chọn chất lỏng phù hợp với cấu tạo và vật liệu của bơm.

Dưới đây là các nhóm chất lỏng phù hợp nhất với dòng bơm này:

Nước sạch ở nhiệt độ thường

Đây là loại chất lỏng phổ biến nhất cho bơm ISG và IRG.

Phù hợp cho:

• Hệ thống cấp nước sinh hoạt

• Cấp nước công trình dân dụng, đô thị

• Tưới tiêu nông nghiệp

Yêu cầu:

• Không có cặn thô, bùn đất, vật liệu ăn mòn

• Nhiệt độ dưới 80°C với ISG, dưới 100°C với IRG

Nước nóng công nghiệp

Dòng IRG65-200B được thiết kế riêng cho môi trường nhiệt độ cao.

Ứng dụng:

• Tuần hoàn nước nóng trong hệ thống nồi hơi, chiller, lò sưởi

• Hệ thống sưởi sàn, sưởi trung tâm trong khu dân cư

Yêu cầu:

• Có phớt chịu nhiệt (Silicon carbide hoặc graphite)

• Vật liệu thân bơm chịu được giãn nở nhiệt

Nước lạnh hoặc nước làm mát

Phù hợp với:

• Hệ thống làm mát máy móc, tủ điện, khuôn ép nhựa

• Tuần hoàn nước lạnh trong nhà máy công nghiệp

Lưu ý:

• Nhiệt độ chất lỏng nên từ 0°C đến 30°C

• Có thể cần chống ngưng tụ ở môi trường ẩm

Dung dịch nước có chứa hóa chất nhẹ

Một số dung dịch trung tính hoặc hơi kiềm/axit loãng có thể sử dụng nếu vật liệu bơm phù hợp.

Ví dụ:

• Nước rửa có pha NaOH loãng

• Dung dịch vệ sinh trong thực phẩm (trong giới hạn pH 5–9)

Lưu ý:

• Cần thay phớt cơ khí và gioăng cao su bằng loại EPDM, FKM hoặc Teflon nếu chất lỏng có tính ăn mòn nhẹ

Nước khử khoáng, nước RO

Bơm ISG65-200B có thể dùng để vận chuyển:

• Nước tinh khiết sau lọc RO

• Nước cấp cho thiết bị phòng sạch, y tế

Điều kiện:

• Không chứa tạp chất gây ăn mòn

• Đảm bảo vật liệu trục và phớt không bị ảnh hưởng bởi độ dẫn điện thấp

Nước tuần hoàn trong hệ thống HVAC

Ứng dụng trong:

• Hệ thống điều hòa trung tâm, giải nhiệt

• Tuần hoàn glycol pha nước

Chú ý:

• Glycol nên pha đúng tỷ lệ, tránh đặc quá làm tăng độ nhớt

Một số loại dầu nhẹ

Trong trường hợp đặc biệt, khi vật liệu cho phép, bơm có thể dùng để vận chuyển:

• Dầu truyền nhiệt nhẹ, dầu bôi trơn loãng, có độ nhớt thấp

Yêu cầu kỹ thuật:

• Động cơ phải được làm kín tốt

• Không dùng với dầu có độ nhớt cao hoặc dễ bắt cháy

Các chất lỏng không phù hợp cần tránh

• Chất lỏng có hạt rắn, bùn, cát, xi măng

• Dung dịch có độ nhớt cao (dầu đặc, keo, nhựa lỏng)

• Hóa chất ăn mòn mạnh như HCl, H₂SO₄, NaCl đậm đặc

• Dung môi dễ bay hơi hoặc dễ cháy nổ như xăng, ethanol, acetone

Bơm inline ISG65-200B, IRG65-200B phù hợp với nhiều loại chất lỏng thông dụng như nước sạch, nước nóng, nước lạnh, nước RO và dung dịch nhẹ, nếu được lựa chọn vật liệu phù hợp. Để đảm bảo an toàn và tuổi thọ bơm, trước khi sử dụng với chất lỏng đặc biệt, nên xác nhận lại thông số vật lý – hóa học của môi chất, vật liệu cấu tạo bơm và loại phớt cơ khí đi kèm. Điều này giúp tối ưu hiệu quả vận hành và hạn chế hỏng hóc không mong muốn

Thông số kỹ thuật và kích thước bơm model ISG65-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200B

Đường cong hiệu suất bơm model ISG65-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200B

Phụ kiện và kích thước lắp đặt bơm model ISG65-200B

Phương thức lắp đặt bơm model ISG65-200B
