Trong quá trình vận hành, bơm ly tâm trục đứng inline ISG100-125A tạo ra sự chênh lệch áp suất giữa vùng hút và vùng đẩy để đẩy nước vào hệ thống. Tuy nhiên, nếu không có cơ chế cân bằng áp suất, lực dọc trục và lực hướng kính sẽ tác động mạnh lên trục bơm, vòng bi và phớt cơ khí, dẫn đến rung, mòn nhanh và giảm tuổi thọ. Vì vậy, bơm ISG100-125A được thiết kế với nguyên tắc cân bằng áp suất nội bộ nhằm giữ cho lực tác động lên trục và hệ thủy lực ở mức tối ưu.
Cánh bơm của ISG100-125A được gia công dạng kín (closed impeller) với phân bố cánh đều.
Áp suất hình thành quanh cánh được phân bố đồng đều → giảm lực lệch trục.
Giảm tải lên vòng bi và phớt cơ khí.
Volute có dạng xoắn ốc, mở rộng dần giúp dòng chảy phân bố đều khi đi ra cửa xả.
Đảm bảo áp suất không tăng đột ngột tại bất kỳ vị trí nào trong buồng bơm.
Khi bơm hoạt động, áp suất tại mặt sau cánh bơm cao hơn mặt trước.
Điều này tạo lực đẩy trục về một phía, gây mòn vòng bi, nóng phớt, rung và giảm tuổi thọ bơm.
Cánh bơm được thiết kế có lỗ cân bằng hoặc rãnh cân bằng phía sau.
Dòng nước từ mặt sau cánh được dẫn trở lại vùng hút để giảm áp lực dư thừa.
Nhờ đó, lực dọc trục được triệt tiêu phần lớn, giúp trục quay nhẹ và ổn định.
Với thiết kế inline, nước đi theo hướng thẳng từ cửa hút đến cửa xả.
Không bị đổi hướng đột ngột như bơm trục ngang → giảm chênh lệch áp lực hai bên cánh.
Volute được thiết kế lệch tâm chuẩn giúp hạn chế lực ép lệch lên trục.
Vòng bi ít chịu tải bất thường → tuổi thọ cao.
Khoang đặt phớt được thiết kế sao cho nước đi qua với áp lực ổn định, không dao động mạnh.
Giúp hai mặt phớt tiếp xúc nhẹ nhàng, tránh cháy phớt.
Nước làm mát tự nhiên lưu thông qua khoang phớt giúp phân tán nhiệt đều, tránh áp suất cục bộ gây nứt mặt phớt.
Độ đồng tâm cao giúp trục không bị lệch khi áp lực thay đổi.
Giữ trục quay êm, cân bằng và chịu áp đều.
Vòng bi hướng trục và hướng kính được kết hợp để hấp thụ lực dư trong trường hợp áp suất thay đổi.
Giúp bơm vận hành ổn định dù có biến động lưu lượng.
Khi áp suất được cân bằng, dòng chảy không xoáy, không rung → hiệu suất đạt mức cao nhất.
Giảm lực lên phớt, vòng bi và trục bơm.
Bơm vận hành lâu hơn, giảm chi phí bảo trì.
Trục quay nhẹ nhàng, không bị lực ép → động cơ không phải gồng tải.
Tối ưu điện năng, đặc biệt trong hệ thống chạy liên tục.
Nguyên tắc cân bằng áp suất bên trong bơm ly tâm trục đứng inline ISG100-125A dựa trên thiết kế cánh bơm, buồng volute, khoang phớt, trục và vòng bi để phân bố áp lực đều, giảm tải dọc trục và ngang, ổn định dòng chảy và bảo vệ các bộ phận quan trọng. Nhờ đó, ISG100-125A vận hành êm, bền, ít rung, nâng cao hiệu suất và kéo dài tuổi thọ toàn bộ hệ thống.
Bơm ly tâm trục đứng inline IRG100-125A là dòng bơm chuyên dụng cho nước nóng, tuần hoàn nhiệt và hệ thống HVAC công nghiệp. Để vận hành ổn định trong môi trường nhiệt độ cao, áp lực lớn và liên tục 24/7, model IRG100-125A được chế tạo từ các vật liệu có độ bền cao, chịu nhiệt – chịu áp tốt và hạn chế tối đa ăn mòn. Độ bền vật liệu là yếu tố quyết định tuổi thọ, hiệu suất và khả năng chịu tải của bơm trong suốt vòng đời vận hành.
Gang xám/gang cầu có khả năng chịu lực tốt, bền bỉ dưới áp suất đường ống cao.
Chịu rung và chống nứt tốt khi làm việc dài hạn.
Bề mặt trong được gia công mịn giúp giảm ma sát nước, tăng hiệu suất bơm.
Thân bơm chịu được 80–120°C, phù hợp với các hệ thống nước nóng HVAC.
Ít biến dạng khi nhiệt độ thay đổi đột ngột.
Cánh gang: bền, chịu áp tốt, không bị biến dạng khi chạy tốc độ cao.
Cánh hợp kim đồng: tăng khả năng chịu ăn mòn nhẹ và hạn chế xâm thực.
Thiết kế cánh kín giúp giảm rò rỉ nội bộ và tăng độ bền bề mặt cánh.
Cánh được cân bằng động, giúp giảm rung và kéo dài tuổi thọ.
Chịu được lực xoắn lớn từ trục động cơ.
Không bị cong, vênh trong điều kiện tải nặng.
Trục inox có khả năng chống ăn mòn tốt hơn trong môi trường nước nóng lâu dài.
Trục thép – inox làm việc tốt ở 100–120°C mà không giảm độ cứng.
Đây là chi tiết quyết định lớn đến độ bền tổng thể của bơm IRG100-125A.
SiC–SiC (Silicon Carbide – Silicon Carbide)
Chịu nhiệt cực tốt, chống mài mòn, tuổi thọ cao.
Carbon–SiC
Phổ biến cho nước nóng, độ bền cao.
Chịu nhiệt đến 120–150°C.
Chống hóa chất nhẹ.
Không bị chai cứng như gioăng NBR.
Bền cơ học, chịu lực xoắn tốt.
Không biến dạng khi bơm chạy tải cao.
Hấp thụ rung tốt, giúp bảo vệ trục và phớt.
Tuổi thọ dài khi chạy liên tục.
Hoạt động ổn định trong nhiệt độ 80–120°C.
Chịu tải hướng trục và hướng kính tốt.
Không bị chảy ở nhiệt độ cao.
Giảm ma sát tối đa, tăng tuổi thọ vòng bi.
Bơm IRG100-125A có khả năng chống ăn mòn tốt trong:
Nước nóng sạch
Nước tuần hoàn HVAC
Nước chứa ít khoáng hoặc kiềm nhẹ
Tuy nhiên, không phù hợp cho:
Hóa chất mạnh
Nước lẫn muối ăn mòn cao
Nước cặn nhiều (cần lọc trước)
Vật liệu phớt và gioăng đóng vai trò then chốt.
Thân bơm và trục bơm giữ độ ổn định khi nhiệt độ biến đổi.
Khớp nối và trục bơm chịu lực tốt, không biến dạng.
Cánh bơm cân bằng động giúp giảm rung truyền vào thân.
Motor, vòng bi, phớt cơ khí được thiết kế để chạy 24/7.
Vật liệu ít lão hóa khi làm việc dài hạn.
Độ bền vật liệu bơm ly tâm trục đứng inline IRG100-125A được đảm bảo nhờ cấu tạo từ gang chịu lực, thép hợp kim, inox bền nhiệt, phớt cơ khí SiC–SiC và gioăng Viton chịu nhiệt cao. Những vật liệu này cho phép bơm hoạt động ổn định trong môi trường nước nóng 80–120°C, chịu tải liên tục và hạn chế ăn mòn. Với độ bền vượt trội, IRG100-125A phù hợp cho hệ HVAC, tuần hoàn nước nóng, lò hơi và các ứng dụng công nghiệp yêu cầu độ ổn định lâu dài.
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

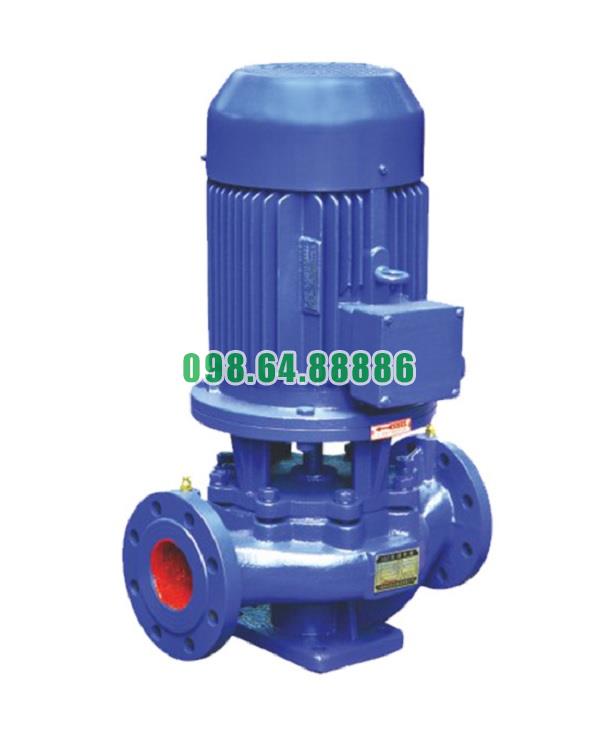

Máy bơm ly tâm, bơm cấp nước trục đứng ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
