Bơm ly tâm inline trục đứng model ISG80-160A, IRG80-160A được tối ưu cho cấp nước, tăng áp và HVAC. Thiết kế trục đứng (vertical shaft) kết hợp bố cục hút–xả thẳng hàng giúp tiết kiệm không gian, giảm rung và nâng cao độ ổn định thủy lực so với nhiều cấu hình truyền thống.
Đường ống thẳng hàng (inline): cửa hút và cửa xả cùng trục tâm DN80, gắn trực tiếp vào tuyến ống, hạn chế co cút và tổn thất cục bộ.
Động cơ đặt trên đỉnh: mô-men truyền thẳng xuống trục bơm; “dấu chân” thiết bị nhỏ, phù hợp phòng bơm hẹp/giếng kỹ thuật.
Cụm quay đồng trục: trục – cánh – phớt nằm trên một đường thẳng, giảm sai lệch đồng tâm khi vận hành dài giờ.
Trục bơm: thép hợp kim hoặc inox 304/316 (IRG ưu tiên 316 cho nước nóng/ăn mòn nhẹ), xử lý nhiệt và mài chính xác để tăng bền mỏi.
Ổ bi: lựa chọn bi rãnh sâu/tiếp xúc góc để chịu tải hướng kính và tải dọc trục do cánh tạo; bôi trơn đúng chủng loại giúp vận hành êm.
Ống lót trục (sleeve): inox/đồng thau bảo vệ trục tại vị trí phớt, dễ thay thế khi mòn.
Phớt cơ khí: Carbon–Ceramic hoặc SiC–SiC; gioăng NBR/EPDM (ISG) và EPDM/Viton (IRG) cho nhiệt độ cao.
Buồng phớt có cổng xả rò/xả khí, bề mặt định vị chuẩn để lắp/tháo nhanh theo phương thẳng đứng.
Volute được tối ưu chuyển đổi động năng → áp năng, giảm xoáy và dao động áp.
Gân tăng cứng trên thân bơm phân bố tải từ đường ống và cụm quay, giữ đồng tâm ổn định.
Cửa hút được “mềm hóa” dòng, giúp NPSHr thấp hơn, hạn chế cavitation nếu NPSHa được đảm bảo.
Dòng chảy thẳng trong kiến trúc inline giúp giữ điểm làm việc gần BEP, giảm tổn thất và rung thủy lực.
Tương thích cao với biến tần (VFD): điều khiển tốc độ theo tải, khởi động mềm, tiết kiệm điện theo quy luật .
Dễ giữ bơm chạy quanh BEP, hạ tải hướng kính lên ổ bi → tăng tuổi thọ.
Chiều rộng chiếm chỗ nhỏ, dễ bố trí sát tường/tủ kỹ thuật; giảm xung đột với ống gió, máng cáp.
Ít phụ kiện ống, chiều dài lắp đặt ngắn → giảm chi phí M&E.
Rút cụm quay từ trên xuống, không cần tháo tuyến ống; rút ngắn thời gian dừng máy.
Dễ kiểm tra phớt, sleeve, ổ bi trong không gian hẹp.
Bơm lùa model ISG80-160A, IRG80-160A là dòng bơm ly tâm trục đứng in-line, vận hành dựa trên nguyên tắc lực ly tâm. Khi động cơ truyền động cho trục quay, cánh bơm quay theo tạo vùng áp suất thấp tại tâm cánh. Nhờ sự chênh lệch áp suất, chất lỏng từ đường ống hút sẽ tự động chảy vào buồng bơm.
Khi chất lỏng đi vào tâm cánh bơm, nó chịu tác động của lực ly tâm, bị đẩy từ trong ra ngoài theo hướng bán kính. Trong quá trình này, vận tốc của chất lỏng tăng lên, đồng thời một phần năng lượng cơ học từ trục quay được chuyển thành năng lượng động học của dòng chảy.
Khi chất lỏng di chuyển đến mép ngoài của cánh bơm, nó có vận tốc và năng lượng cao hơn. Dòng chảy này được dẫn vào khoang xoắn ốc của thân bơm, nơi vận tốc được chuyển hóa một phần thành năng lượng áp suất. Cuối cùng, chất lỏng được đẩy ra ngoài qua cửa xả theo phương thẳng đứng, đảm bảo áp lực ổn định trong hệ thống đường ống.
Cửa hút – cửa xả đồng trục (in-line): giúp dòng chảy ít bị đổi hướng, giảm tổn thất thủy lực.
Trục đứng đồng tâm: hạn chế rung động, vận hành êm ái, tuổi thọ vòng bi và phớt cơ khí cao.
Hiệu suất cao: thiết kế cánh bơm cong sau (backward curved) giúp tiết kiệm năng lượng và duy trì hiệu suất ổn định.
Bơm lùa model ISG80-160A, IRG80-160A hoạt động hoàn toàn theo nguyên tắc ly tâm, với chu trình: hút chất lỏng vào tâm cánh – gia tốc bằng lực ly tâm – tăng áp suất – đẩy ra cửa xả. Cơ chế này giúp bơm vận hành ổn định, hiệu suất cao và thích hợp cho nhiều ứng dụng như cấp nước, HVAC, PCCC và tuần hoàn công nghiệp
https://vietnhat.company/bom-ly-tam-truc-dung-isg80160a-cong-suat-75kw.html

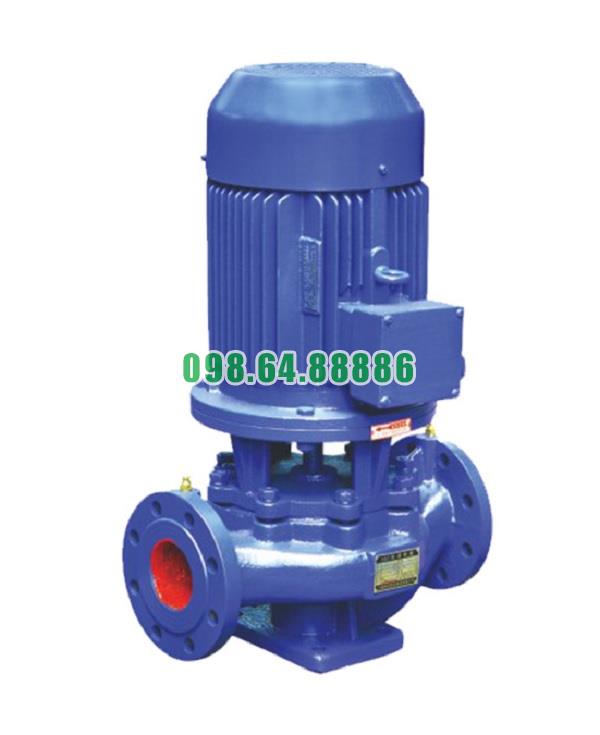

Máy bơm lùa, bơm đồng trục thẳng đứng ISG80-160A, IRG80-160A 7.5kw, 46.8m3, 13m
12.614.400 VND
