Được đúc từ gang xám, gang cầu hoặc inox, tùy theo môi trường làm việc.
Thiết kế kiểu buồng xoắn (volute) giúp chuyển đổi hiệu quả động năng thành áp suất.
Chịu áp tốt, chống rò rỉ và bảo vệ toàn bộ cụm quay bên trong.
Là bộ phận truyền năng lượng từ trục quay sang lưu chất, tạo lực ly tâm đẩy nước ra đầu xả.
Cánh dạng kín toàn phần, đúc liền khối, thường làm bằng inox 304, đồng hoặc gang hợp kim.
Được gắn chắc chắn trên trục bơm, thiết kế cong thủy lực để tối ưu hóa dòng chảy và hiệu suất.
Chế tạo từ thép hợp kim tôi cứng hoặc inox 304, đảm bảo độ bền và độ cứng cao.
Truyền chuyển động từ động cơ đến cánh bơm một cách đồng tâm.
Được mài chính xác để giảm ma sát, bảo vệ phớt và vòng bi.
Được lắp giữa trục và thân bơm, ngăn nước rò rỉ ra ngoài trong quá trình vận hành.
Gồm hai bề mặt trượt: một gắn với trục quay, một cố định với thân bơm.
Làm từ gốm, silicon carbide, than chì hoặc thép không gỉ, có khả năng chịu mài mòn và nhiệt độ cao.
Nằm ở hai đầu trục, giúp đỡ và định vị trục bơm, giảm ma sát trong quá trình quay.
Vòng bi dạng bi cầu hoặc bi đũa, bôi trơn bằng mỡ chịu nhiệt.
Đảm bảo cho trục quay ổn định, êm ái, không bị rung.
Là phần bao kín phía sau cụm cánh bơm và phớt, thường liên kết với thân bơm bằng bulong.
Có chức năng giữ vị trí phớt cơ khí, che chắn cụm quay khỏi bụi bẩn hoặc tác động bên ngoài.
Lắp trực tiếp trên thân bơm theo trục đứng, tạo thành một khối đồng tâm, không cần khớp nối trung gian.
Động cơ không đồng bộ 3 pha, vỏ nhôm hoặc vỏ thép, cấp bảo vệ IP54–IP55, cấp cách điện F hoặc H.
Có quạt làm mát tích hợp ở phía trên để giữ nhiệt độ ổn định.
Là phần đỡ toàn bộ tổ hợp bơm – động cơ, giúp cố định lên nền bê tông hoặc bệ thép.
Có các lỗ bulong chờ để dễ bắt vít và căn chỉnh độ thẳng đứng khi lắp đặt.

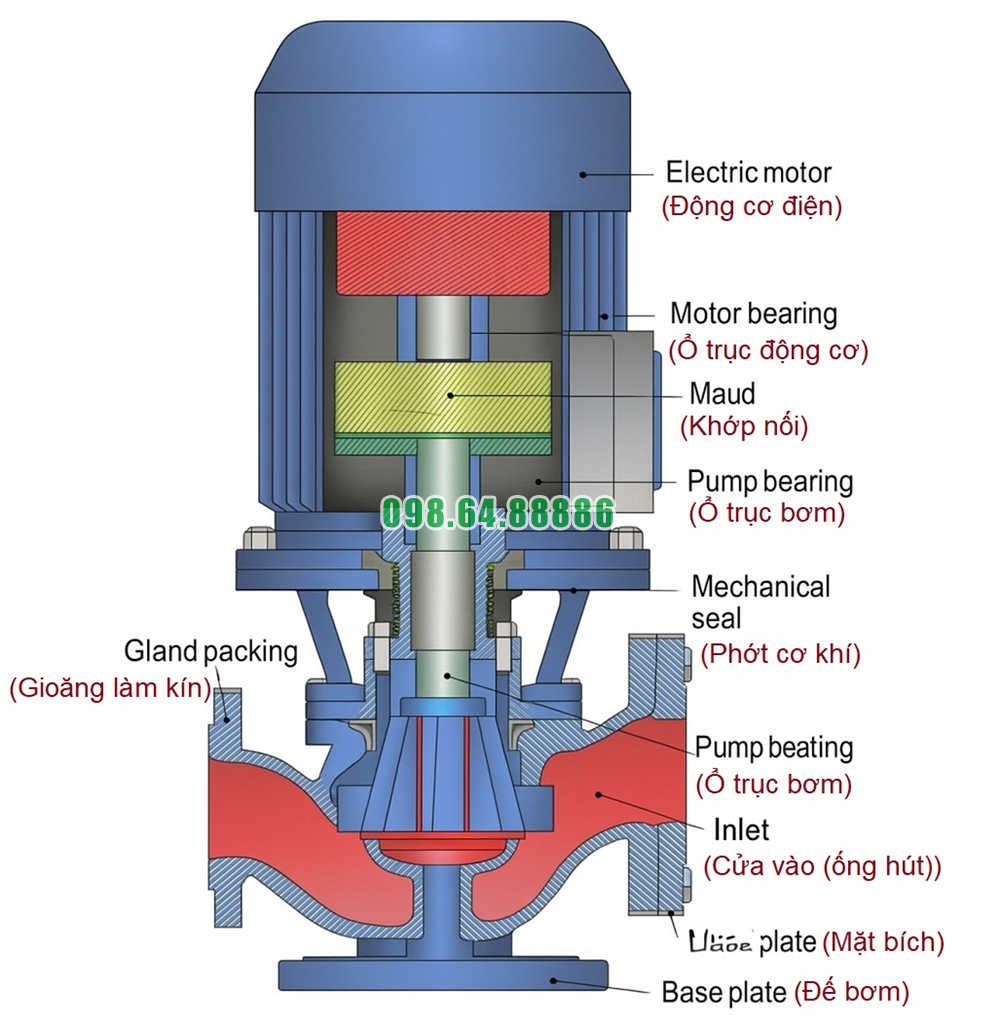

Cấu tạo chi tiết bên trong của bơm inline model ISG80-200A, IRG80-200A thể hiện sự tinh gọn và hiệu quả, với các bộ phận được bố trí theo trục dọc thẳng hàng, tối ưu hóa dòng chảy, giảm rung động và tăng độ bền cơ học. Thiết kế đồng trục giữa trục bơm và trục động cơ giúp truyền lực hiệu quả, trong khi các vật liệu chế tạo cao cấp đảm bảo khả năng làm việc ổn định trong thời gian dài và nhiều điều kiện môi trường khác nhau. Đây là lựa chọn bơm hiện đại, đồng bộ, dễ vận hành và bảo trì cho các hệ thống cấp nước, tăng áp và công nghiệp
Bơm inline model ISG80-200A, IRG80-200A có cửa hút và cửa xả được thiết kế thẳng hàng với nhau theo phương ngang, tạo thành một trục kết nối trực tiếp và liên tục giữa đầu vào và đầu ra của bơm. Cấu trúc này khác biệt hoàn toàn với các dòng bơm ly tâm thông thường có cửa hút phía trước và cửa xả hướng lên trên.
Cả hai mặt bích hút – xả được chế tạo cùng cấp đường kính, cùng tiêu chuẩn (thường là DN80 – PN16), giúp việc kết nối vào hệ thống đường ống trở nên thuận tiện và chính xác, không cần thay đổi hướng dòng chảy hoặc lắp thêm co nối.
Giảm tổn thất áp lực đường ống: Do dòng chảy đi theo đường thẳng, không bị đổi hướng đột ngột, nên hạn chế tối đa tổn thất ma sát, giúp lưu lượng và áp suất đầu ra ổn định hơn.
Tiết kiệm không gian lắp đặt: Bơm có thể lắp trực tiếp trên đường ống hiện hữu mà không cần nhiều khớp nối hay co góc, đặc biệt thích hợp với các phòng kỹ thuật có không gian hạn chế.
Dễ căn chỉnh, dễ bảo trì: Thiết kế thẳng hàng giúp cho việc căn trục và thay thế các đoạn ống đơn giản hơn, rút ngắn thời gian bảo trì và giảm chi phí nhân công.
Giảm rung động và tăng tuổi thọ: Khi dòng chảy không bị uốn cong, áp lực phân bố đều và ổn định, từ đó giảm rung lắc tại vị trí kết nối mặt bích, bảo vệ phớt, vòng bi và toàn bộ hệ thống.

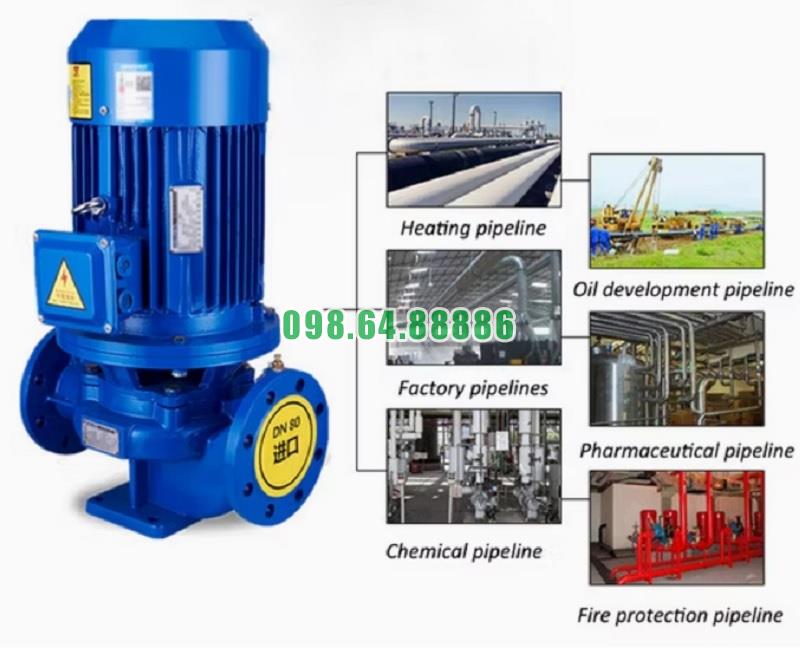

Thiết kế cửa hút – xả thẳng hàng giúp bơm ISG80-200A, IRG80-200A tích hợp dễ dàng trong hệ thống cấp nước sinh hoạt, hệ thống HVAC tuần hoàn nước nóng/lạnh, hệ thống PCCC hoặc các dây chuyền công nghiệp, nơi yêu cầu áp lực ổn định, lắp đặt gọn gàng và bảo trì đơn giản.
Ngoài ra, trong các hệ thống có nhiều máy bơm chạy song song, thiết kế inline còn giúp bố trí bơm liền kề trên một đường ống chính mà không cần điều chỉnh nhiều không gian hay bổ sung kết cấu phụ trợ.
Thiết kế cửa hút và cửa xả thẳng hàng của bơm inline model ISG80-200A, IRG80-200A mang lại nhiều lợi ích rõ rệt về kỹ thuật và vận hành như giảm tổn thất áp lực, tiết kiệm không gian, dễ lắp đặt, hạn chế rung động và nâng cao tuổi thọ hệ thống. Đây là yếu tố cấu trúc then chốt giúp dòng bơm này được tin dùng trong các hệ thống dân dụng và công nghiệp yêu cầu cao về hiệu quả và độ bền
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200a-day-cao-13m.html

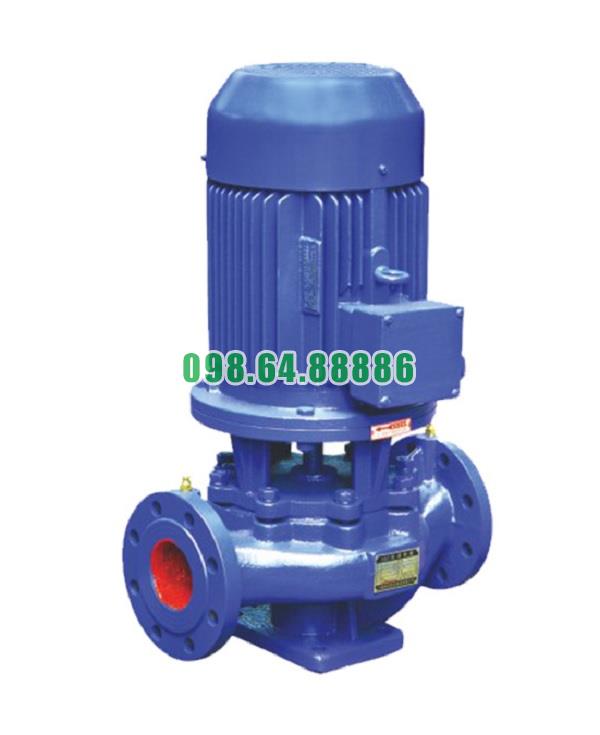

Máy bơm inline, bơm đường ống, bơm ly tâm ISG80-200A, IRG80-200A 11kw, 46.8m3, 44m
