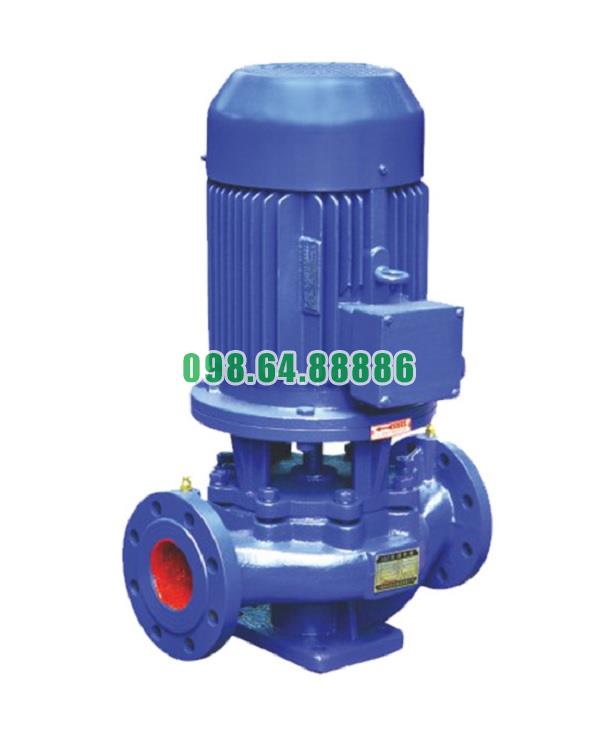

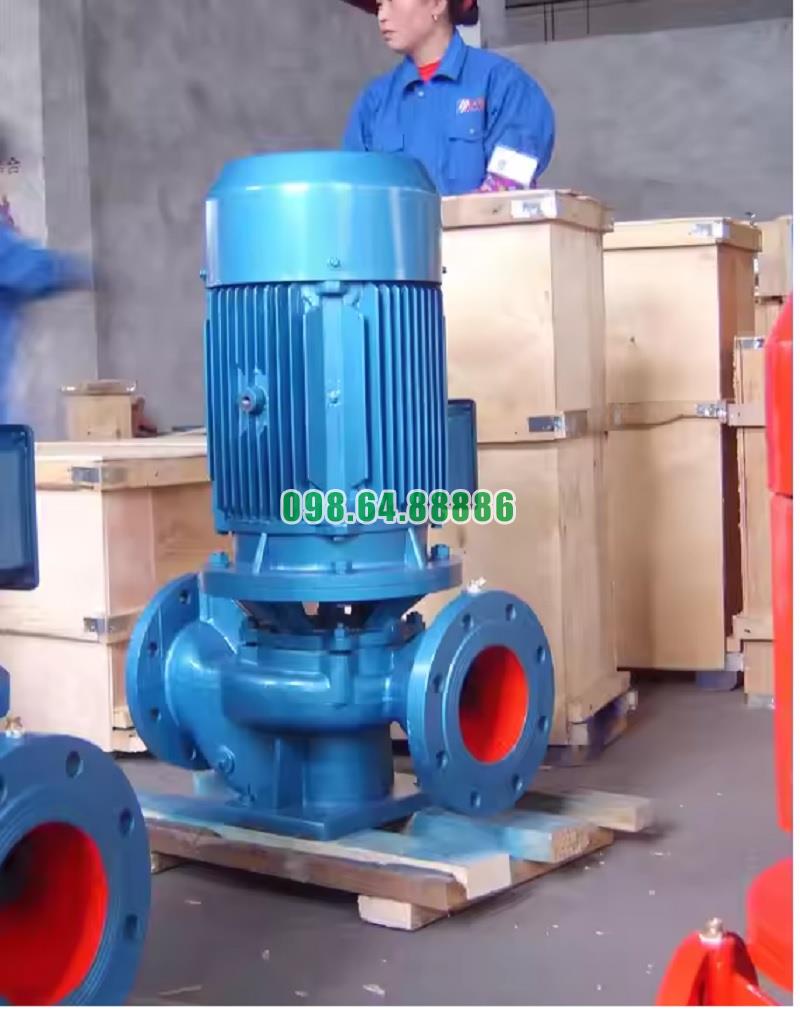

Bơm ly tâm trục đứng inline, bơm lắp thẳng trục đứng, bơm đường ống ISG65-160, IRG65-160 4kw

Tải báo giá
• Mã SP
: ISG65-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 32m, động cơ 4 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

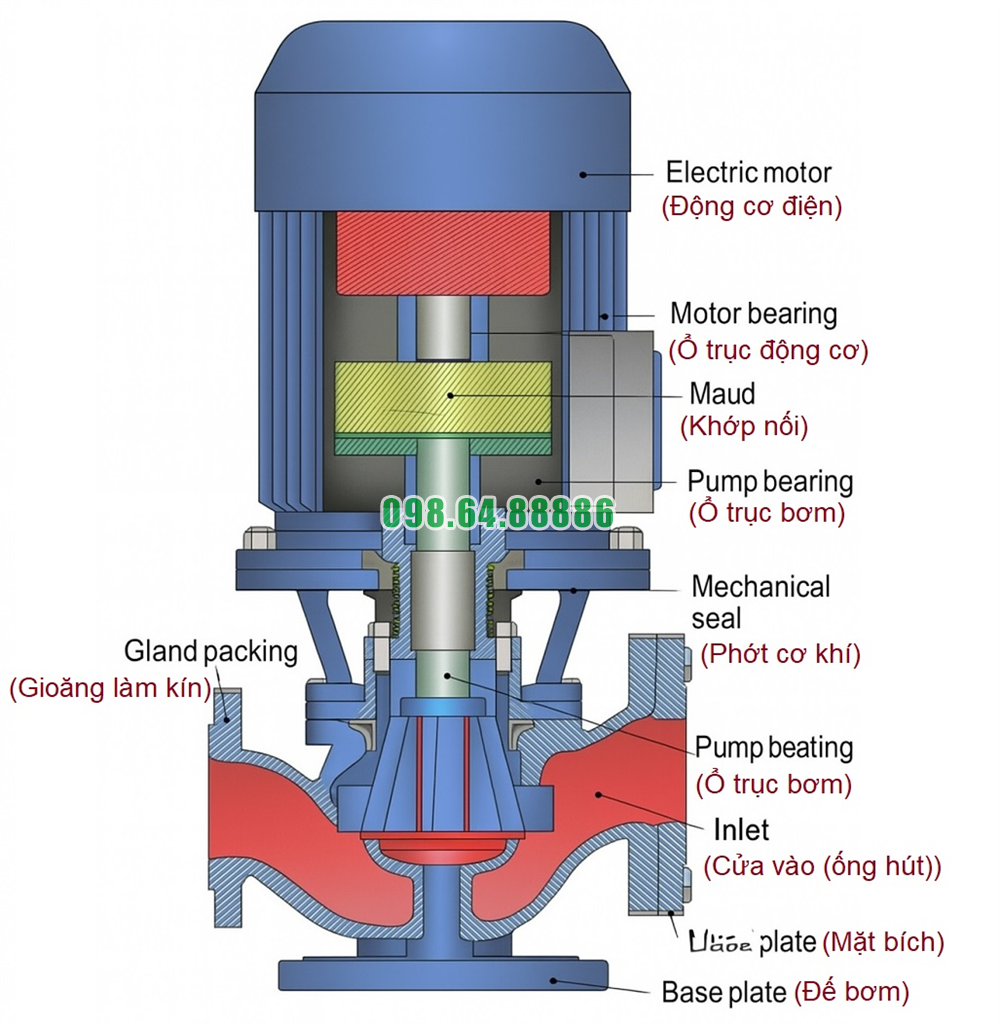

Cấu tạo chi tiết Bơm ly tâm trục đứng inline model ISG65-160, IRG65-160

1. Động cơ điện (Motor)

  • Chức năng: Cung cấp năng lượng quay cho trục bơm.

  • Đặc điểm:

    • Motor 3 pha, công suất phổ biến từ 3.0kW đến 11kW.

    • Tốc độ chuẩn 2900 vòng/phút (2 cực).

    • Cấp bảo vệ IP54 hoặc IP55, cấp cách điện F hoặc H.

  • Kết nối: Gắn trực tiếp lên thân bơm theo phương thẳng đứng, trục motor nối đồng tâm với trục bơm.

2. Trục bơm (Pump Shaft)

  • Chức năng: Truyền chuyển động từ motor đến cánh bơm.

  • Vật liệu:

    • Thép hợp kim C45 trong môi trường thông thường.

    • Inox SUS304 hoặc SUS316 trong môi trường có tính ăn mòn hoặc yêu cầu vệ sinh.

  • Đặc điểm kỹ thuật:

    • Gia công đồng tâm, mài chính xác, độ cứng cao.

    • Được đỡ bởi hệ thống vòng bi để quay ổn định.

3. Vòng bi (Bearing)

  • Chức năng: Giữ ổn định và đỡ trục khi quay ở tốc độ cao.

  • Loại:

    • Vòng bi đỡ và hướng kín, được bôi trơn bằng mỡ chịu nhiệt hoặc dầu.

  • Bố trí: Lắp ở phần trung gian giữa trục và thân bơm, giúp giảm rung và ma sát.

4. Phớt cơ khí (Mechanical Seal)

  • Chức năng: Làm kín giữa trục quay và thân bơm, ngăn không cho nước rò rỉ ra ngoài.

  • Vật liệu phổ biến:

    • Mặt seal: Ceramic – Carbon – Tungsten carbide.

    • Đệm cao su: NBR, EPDM hoặc Viton.

  • Vị trí: Lắp sát vùng tiếp giáp giữa trục và khoang chứa nước.

5. Cánh bơm (Impeller)

  • Chức năng: Tạo lực ly tâm để đẩy chất lỏng đi.

  • Thiết kế:

    • Dạng cánh kín hoặc bán hở.

    • Cân bằng động để vận hành êm ái, giảm rung.

  • Vật liệu:

    • Gang hợp kim, đồng thau hoặc inox 304, tùy ứng dụng.

6. Thân bơm (Pump Casing)

  • Chức năng: Bao bọc khoang bơm và định hình dòng chảy.

  • Cấu tạo:

    • Dạng xoắn ốc, hai mặt bích hút – xả nằm ngang và đồng trục (inline).

    • Cho phép dòng nước đi thẳng qua máy bơm, giảm tổn thất áp lực.

  • Vật liệu:

    • Gang xám (HT200) hoặc inox đối với môi trường đặc biệt.

7. Mặt bích hút – xả (Inlet & Outlet Flanges)

  • Chức năng: Kết nối với hệ thống đường ống cấp và xả.

  • Tiêu chuẩn:

    • Kích thước DN65, lắp mặt bích tiêu chuẩn BS, JIS hoặc DIN.

    • Lắp đồng trục giúp bơm đặt thẳng vào giữa ống hút và ống xả, không cần chuyển hướng dòng chảy.

8. Chân đế bơm (Pump Base)

  • Chức năng: Nâng đỡ toàn bộ bơm, đảm bảo sự chắc chắn và giảm rung.

  • Thiết kế:

    • Có lỗ bắt bulông xuống nền móng.

    • Có thể tích hợp đệm cao su hoặc thiết bị giảm chấn (tùy chọn).

  • Vật liệu: Gang đúc hoặc thép hàn




An Toàn Khi Vận Hành Bơm Ly Tâm Trục Đứng Inline Model ISG65-160, IRG65-160

Kiểm Tra Trước Khi Khởi Động

Mồi đầy nước trước khi vận hành
Tránh vận hành bơm khi buồng bơm còn không khí hoặc chưa được mồi nước đầy. Việc chạy khô sẽ làm cháy phớt cơ khí, gây rò rỉ hoặc hỏng trục.

Đảm bảo đúng chiều quay
Sau khi cấp nguồn điện, cần kiểm tra chiều quay của động cơ theo mũi tên trên thân bơm. Nếu quay sai chiều, hiệu suất bơm giảm hoặc không tạo áp.

Kiểm tra điện áp ổn định
Nguồn điện cấp cho động cơ phải đúng với điện áp định mức (thường là 380V – 50Hz). Tránh để điện áp dao động mạnh gây cháy động cơ.

Kiểm tra hệ thống van
Van trên đường hút và đường xả cần được mở đúng trình tự. Van hút phải luôn mở hoàn toàn. Van xả nên mở từ từ sau khi bơm đã hoạt động ổn định.

Trong Quá Trình Vận Hành

Không vận hành khi không có nước đầu vào
Nếu nguồn nước đầu vào không đủ hoặc bị gián đoạn, cần ngừng bơm ngay để tránh hiện tượng cavitation (xâm thực), làm mòn cánh bơm và tăng nhiệt phớt.

Theo dõi rung động và tiếng ồn
Nếu bơm có tiếng kêu bất thường, rung mạnh hoặc sinh nhiệt quá cao ở phần thân bơm hoặc động cơ, cần ngừng máy để kiểm tra vòng bi, trục và phớt.

Giám sát dòng điện làm việc
Dòng điện tiêu thụ không được vượt quá mức cho phép. Nếu dòng tăng đột ngột, có thể do cánh bơm kẹt, vòng bi hỏng hoặc áp suất đầu ra tăng bất thường.

Không tháo nắp bơm khi bơm đang vận hành
Việc mở nắp khi bơm đang chạy có thể gây phun nước áp lực cao, gây bỏng, trượt ngã hoặc chấn thương cơ học nghiêm trọng.

Sau Khi Ngừng Bơm

Đóng van xả trước khi tắt bơm
Đóng dần van xả để tránh sốc áp ngược khi động cơ dừng đột ngột. Sau đó mới ngắt nguồn điện.

Xả nước nếu không sử dụng lâu dài
Nếu bơm không sử dụng trong thời gian dài, cần xả sạch nước trong buồng bơm để tránh đóng cặn, ăn mòn hoặc nứt vỡ do giãn nở nhiệt.

Đảm Bảo An Toàn Về Điện

Tiếp địa động cơ đúng tiêu chuẩn
Đảm bảo bơm được nối đất đầy đủ để tránh rò điện gây nguy hiểm cho người vận hành.

Không sử dụng tay ướt để vận hành công tắc
Luôn đeo găng cách điện hoặc sử dụng công tắc cách xa vùng ẩm ướt để đảm bảo an toàn điện.

Ngắt nguồn điện khi bảo trì
Trước khi tháo lắp, kiểm tra hoặc bảo trì bơm, cần ngắt hoàn toàn nguồn điện để tránh điện giật hoặc khởi động ngoài ý muốn.

An Toàn Về Nhiệt Độ Khi Dùng Nước Nóng (Model IRG65-160)

Tránh tiếp xúc trực tiếp với thân bơm khi đang vận hành
Thân bơm có thể rất nóng do truyền nhiệt từ chất lỏng bên trong, đặc biệt với nước nóng trên 100°C.

Gắn cảnh báo nhiệt tại vị trí dễ thấy
Đối với hệ thống công nghiệp, nên có biển báo "CẢNH BÁO NÓNG" gần vị trí bơm IRG65-160 để tránh tai nạn bỏng nhiệt.

Bảo Hộ Lao Động Và Môi Trường Làm Việc

Trang bị bảo hộ cá nhân
Người vận hành nên đeo găng tay, giày chống trượt, kính bảo hộ khi kiểm tra hoặc bảo trì bơm.

Giữ khu vực quanh bơm sạch và khô ráo
Tránh để nước rò rỉ trên sàn gây trơn trượt. Lắp máng thoát nước hoặc thiết bị cảnh báo tràn khi bơm hoạt động gần khu vực có người qua lại.

Không để vật nặng đè lên ống hoặc thân bơm
Tránh va đập cơ học hoặc rung chấn bất thường có thể gây nứt vỡ thân bơm, cong trục hoặc rò rỉ tại mối nối.

Vận hành an toàn bơm ly tâm trục đứng inline ISG65-160 và IRG65-160 đòi hỏi người sử dụng cần tuân thủ đúng quy trình kỹ thuật từ khâu khởi động, theo dõi đến bảo trì. Việc kiểm soát tốt các yếu tố về mồi nước, điện áp, nhiệt độ, áp suất và điều kiện môi trường sẽ đảm bảo thiết bị hoạt động bền bỉ, hạn chế tai nạn và tiết kiệm chi phí vận hành. An toàn không chỉ là trách nhiệm kỹ thuật mà còn là yếu tố bảo vệ con người và hệ thống trong suốt vòng đời sử dụng bơm

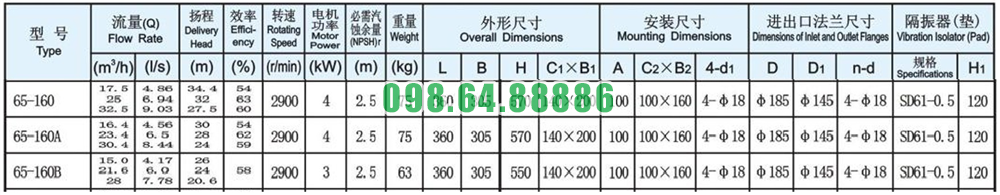

Thông số kỹ thuật và kích thước bơm model ISG65-160



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160


Đường cong hiệu suất bơm model ISG65-160


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160


Phụ kiện và kích thước lắp đặt bơm model ISG65-160


Phương thức lắp đặt bơm model ISG65-160
