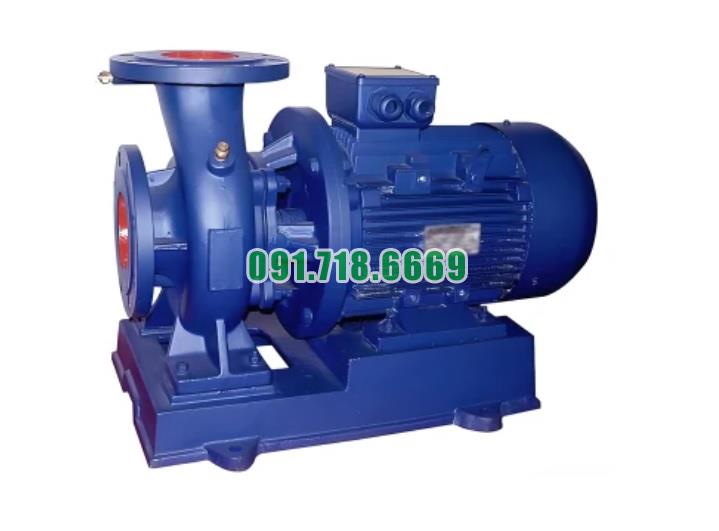

Bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m

Tải báo giá
• Mã SP
: SLW-ISW50-125
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 17.8 - 21.5m, năng xuất 49 - 57%, động cơ 1.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 44 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m có cấu tạo nhỏ gọn

Bơm nước nằm ngang SLW-ISW50-125 với khả năng đẩy cao từ 17.8m đến 21.5m có cấu tạo nhỏ gọn, nhờ vào thiết kế kỹ thuật tinh tế. Dưới đây là các yếu tố cấu tạo giúp bơm duy trì hiệu suất cao trong một thiết kế nhỏ gọn:

1. Thiết Kế Kích Thước Nhỏ Gọn

  • Cấu Trúc Nằm Ngang: Thiết kế nằm ngang giúp bơm có hình dạng tiết kiệm không gian, dễ dàng lắp đặt trong các khu vực có diện tích hạn chế. Điều này cũng giúp dễ dàng tích hợp bơm vào các hệ thống hiện có.

  • Kích Thước Tinh Tế: Các bộ phận của bơm, bao gồm thân máy, cánh quạt, và vỏ, đều được thiết kế để giảm kích thước tổng thể mà vẫn duy trì hiệu suất làm việc cao. Điều này giúp bơm không chiếm quá nhiều không gian và thuận tiện cho lắp đặt.

2. Cấu Tạo Các Bộ Phận Chính

  • Thân Máy (Pump Body): Thân máy được thiết kế với hình dáng nhỏ gọn nhưng chắc chắn, chịu được áp suất cao và đảm bảo sự ổn định khi bơm hoạt động. Vật liệu chế tạo thường là gang hoặc thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn.

  • Cánh Quạt (Impeller): Cánh quạt có thiết kế tối ưu với kích thước nhỏ gọn nhưng vẫn hiệu quả trong việc tạo lực ly tâm và đẩy nước. Hình dạng và kích thước của cánh quạt được tính toán để đạt hiệu suất cao mà không cần kích thước lớn.

  • Vỏ Bơm (Pump Casing): Vỏ bơm được thiết kế để bao quanh các bộ phận bên trong một cách hiệu quả, giúp giữ cho bơm hoạt động ổn định trong kích thước nhỏ. Thiết kế vỏ giúp giảm tổn thất năng lượng và duy trì hiệu suất làm việc.

3. Trục Bơm và Động Cơ

  • Trục Bơm (Pump Shaft): Trục bơm được thiết kế với kích thước nhỏ gọn nhưng đủ bền để truyền động từ động cơ đến cánh quạt một cách hiệu quả. Trục thường được làm từ vật liệu chịu lực cao như thép hợp kim hoặc inox.

  • Động Cơ (Motor): Động cơ của bơm có công suất phù hợp với thiết kế nhỏ gọn, cung cấp đủ năng lượng cho bơm mà không cần kích thước lớn. Động cơ được lắp đặt gọn gàng để tiết kiệm không gian và đảm bảo tính ổn định.

4. Bộ Phận Phốt Cơ Khí

  • Phốt Cơ Khí (Mechanical Seal): Phốt cơ khí được thiết kế để giữ cho nước không bị rò rỉ ra ngoài mà không làm tăng kích thước bơm. Phốt cơ khí có cấu trúc nhỏ gọn nhưng hiệu quả trong việc ngăn chặn sự rò rỉ và bảo vệ các bộ phận bên trong.

5. Tính Năng Tinh Tế

  • Khả Năng Đẩy Cao: Mặc dù thiết kế nhỏ gọn, bơm vẫn có khả năng đẩy nước cao từ 17.8m đến 21.5m. Điều này là nhờ vào hiệu suất tối ưu của cánh quạt và động cơ, cùng với thiết kế hệ thống thủy lực hiệu quả.

  • Hiệu Suất Cao: Bơm được thiết kế để duy trì hiệu suất cao trong một kích thước nhỏ, nhờ vào cấu trúc chính xác và vật liệu chất lượng cao. Điều này giúp bơm hoạt động hiệu quả và đáng tin cậy trong nhiều ứng dụng khác nhau.

Bơm nước nằm ngang SLW-ISW50-125 với khả năng đẩy cao từ 17.8m đến 21.5m có cấu tạo nhỏ gọn nhờ vào thiết kế tinh tế và hiệu quả. Các bộ phận như thân máy, cánh quạt, vỏ bơm, trục bơm, động cơ, và phốt cơ khí đều được thiết kế để duy trì hiệu suất cao trong một kích thước nhỏ. Điều này giúp bơm dễ dàng lắp đặt, tiết kiệm không gian, và hoạt động hiệu quả trong các ứng dụng cần áp suất và lưu lượng nước đáng tin cậy.

Dấu hiệu bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m bị hư hỏng

Khi bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m đến 21.5m bị hư hỏng, có thể xuất hiện một số dấu hiệu cho thấy bơm đang gặp vấn đề. Dưới đây là các dấu hiệu thường gặp:

1. Giảm Hiệu Suất Đẩy

  • Lưu Lượng Giảm: Nếu bơm không đạt được lưu lượng nước như thiết kế hoặc lưu lượng giảm đột ngột, có thể là dấu hiệu của sự cố.
  • Áp Suất Giảm: Giảm áp suất ở đầu ra so với mức áp suất bình thường có thể chỉ ra vấn đề với bơm hoặc hệ thống.

2. Tiếng Ồn Bất Thường

  • Tiếng Kêu Lạ: Tiếng kêu hoặc tiếng ồn bất thường như rít hoặc ù có thể chỉ ra rằng có vấn đề với vòng bi, cánh quạt, hoặc các bộ phận cơ khí khác.
  • Tiếng Gõ: Tiếng gõ hoặc tiếng va chạm có thể cho thấy có vật thể lạ trong bơm hoặc cánh quạt bị hỏng.

3. Rung Động Mạnh

  • Rung Động: Nếu bơm bị rung động mạnh hoặc không ổn định trong quá trình hoạt động, có thể là dấu hiệu của sự mất cân bằng hoặc hỏng hóc bên trong bơm.

4. Nóng Quá

  • Nhiệt Độ Cao: Nếu bơm hoặc động cơ trở nên quá nóng, điều này có thể là dấu hiệu của sự cố như bôi trơn kém, tải quá mức, hoặc tắc nghẽn.

5. Rò Rỉ

  • Rò Rỉ Nước: Rò rỉ xung quanh các điểm kết nối, cơ cấu làm kín hoặc khớp nối có thể cho thấy có vấn đề với các bộ phận làm kín hoặc vòng đệm.
  • Dịch Chảy Ra: Nếu có chất lỏng chảy ra từ các bộ phận không mong muốn, điều này có thể cho thấy sự hỏng hóc.

6. Bơm Không Khởi Động

  • Khó Khởi Động: Nếu bơm không khởi động hoặc gặp khó khăn khi khởi động, có thể có vấn đề với động cơ hoặc hệ thống điện.
  • Ngắt Mạch: Nếu bơm ngắt mạch thường xuyên hoặc tự động dừng lại trong khi hoạt động, có thể do quá tải hoặc sự cố điện.

7. Cảnh Báo và Đèn Hiển Thị

  • Đèn Cảnh Báo: Nếu bơm có hệ thống cảnh báo hoặc đèn hiển thị lỗi, kiểm tra các mã lỗi hoặc chỉ báo để xác định vấn đề.

8. Dấu Hiệu Bỏ Qua Các Chỉ Số Kỹ Thuật

  • Hiệu Suất Không Đạt Yêu Cầu: Nếu bơm không đạt được hiệu suất thiết kế hoặc không hoạt động trong dải thông số kỹ thuật yêu cầu, có thể có vấn đề cần kiểm tra.

Các Bước Xử Lý

  1. Kiểm Tra Cơ Học: Kiểm tra các bộ phận cơ học của bơm như cánh quạt, vòng bi và trục để phát hiện sự hỏng hóc hoặc mòn.
  2. Kiểm Tra Hệ Thống Điện: Kiểm tra hệ thống điện và điều khiển để đảm bảo bơm hoạt động bình thường.
  3. Bảo Trì Định Kỳ: Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất để ngăn ngừa sự cố.
  4. Liên Hệ Kỹ Thuật Viên: Nếu không thể xác định hoặc sửa chữa sự cố, hãy liên hệ với kỹ thuật viên hoặc nhà cung cấp dịch vụ để được hỗ trợ.

Chăm sóc và bảo trì bơm đúng cách sẽ giúp phát hiện sớm các vấn đề và đảm bảo bơm hoạt động hiệu quả và bền bỉ.

Điều kiện làm việc bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

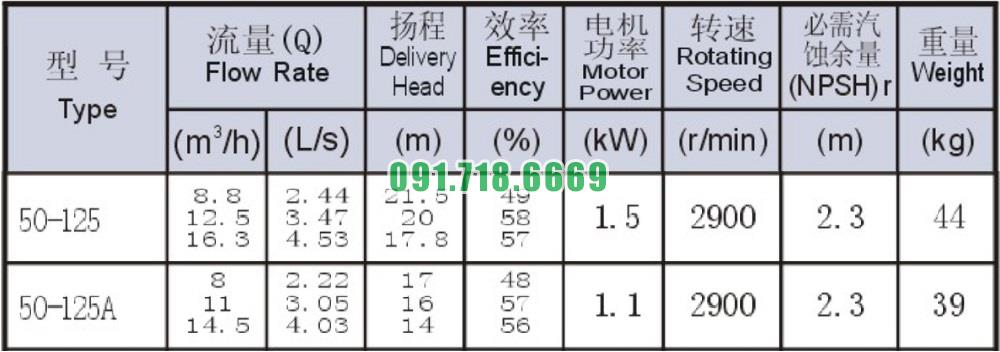

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m

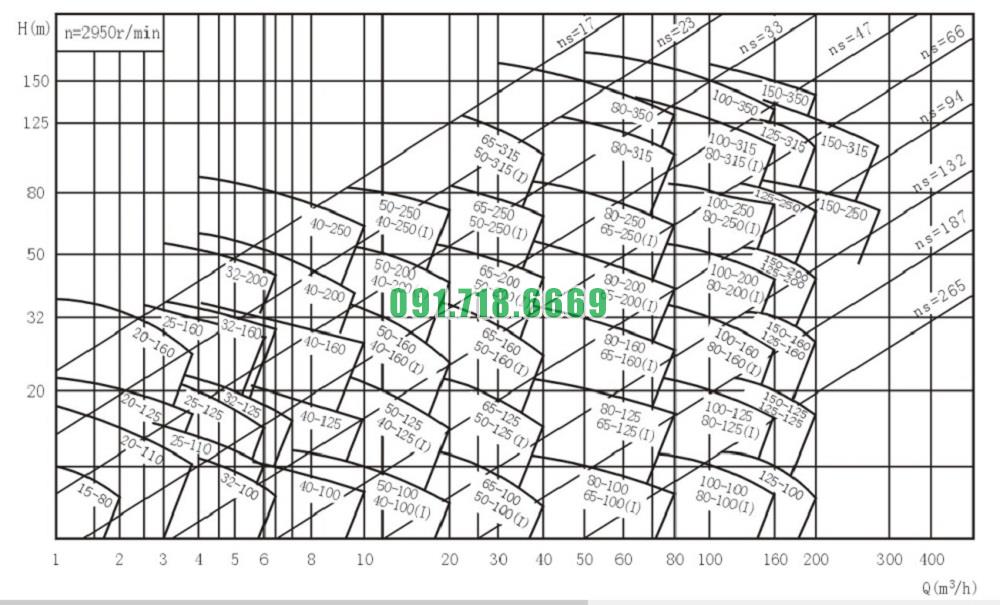

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m

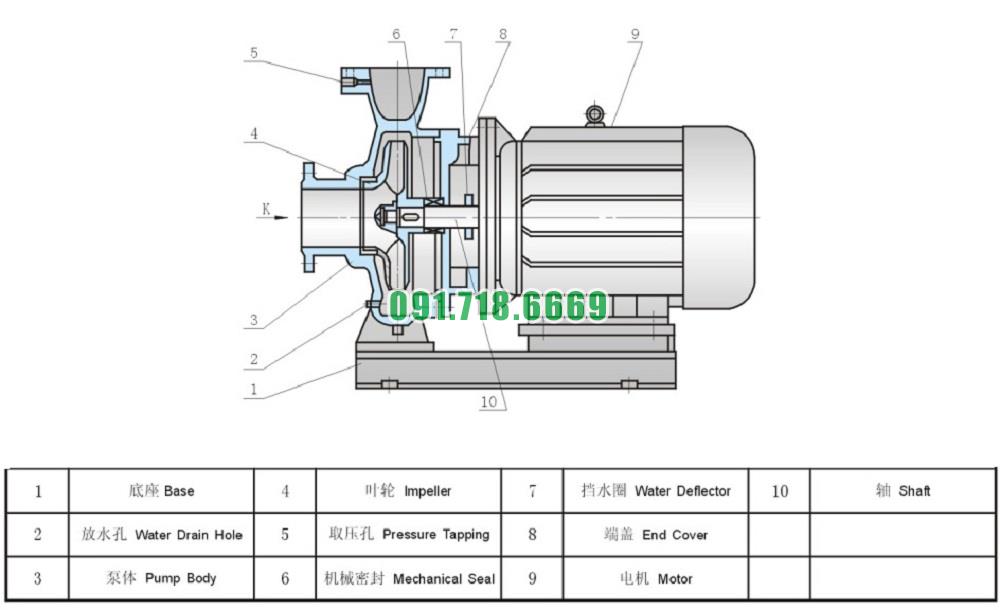

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW50-125 đẩy cao từ 17.8m- 21.5m
