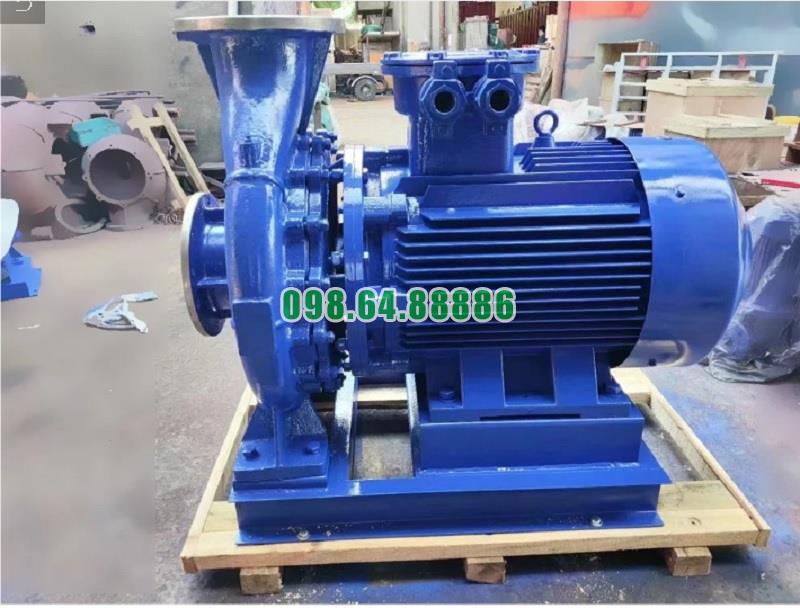

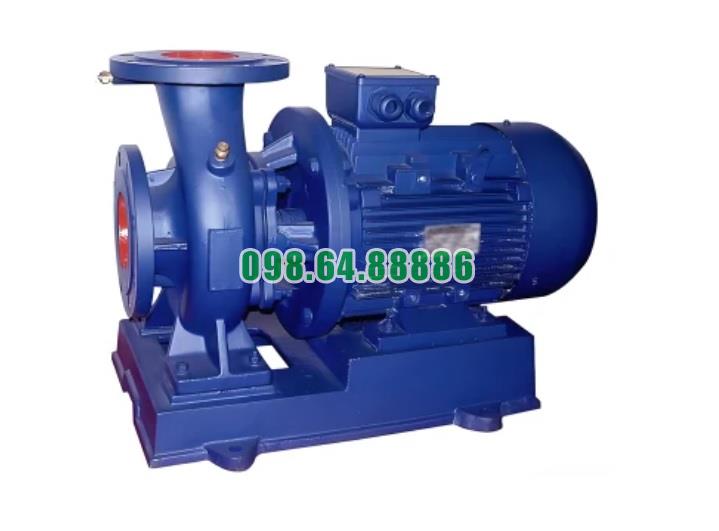

Bơm nước li tâm trục ngang hút sâu 4.0m model SLW100-ISW100-125-I gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với khả năng hút sâu 4.0m là một thiết bị bơm nước hiệu quả, được sử dụng rộng rãi trong các hệ thống cấp nước, tưới tiêu, và các ứng dụng công nghiệp. Bơm này bao gồm nhiều bộ phận quan trọng, mỗi bộ phận đóng vai trò đặc biệt để đảm bảo hoạt động ổn định và hiệu quả của hệ thống bơm.
Các bộ phận chính của bơm nước ly tâm trục ngang SLW100-ISW100-125-I:
1. Thân máy (Pump Casing):
- Chức năng: Thân máy là vỏ bọc bên ngoài của bơm, giữ các bộ phận bên trong và đảm bảo kết cấu chắc chắn cho toàn bộ bơm. Thân máy có chức năng dẫn dòng nước từ cửa hút vào cánh quạt và đẩy nước ra cửa xả.
- Vật liệu: Thân máy thường được làm từ thép đúc hoặc các vật liệu chịu mài mòn cao như gang xám hoặc gang cầu để chịu được áp suất và bảo vệ các bộ phận bên trong khỏi sự ăn mòn hoặc va đập trong quá trình hoạt động.
- Thiết kế: Thân máy được thiết kế với cửa hút và cửa xả có thể kết nối dễ dàng với hệ thống ống dẫn. Thiết kế này giúp việc lắp đặt bơm trở nên nhanh chóng và thuận tiện.
2. Cánh quạt (Impeller):
- Chức năng: Cánh quạt là bộ phận quan trọng nhất của bơm, chịu trách nhiệm tạo ra lực ly tâm để hút và đẩy nước ra khỏi bơm. Khi cánh quạt quay, nước bị nén vào giữa các cánh và được đẩy ra ngoài theo hướng cửa xả.
- Vật liệu: Cánh quạt của bơm thường được làm từ thép không gỉ hoặc hợp kim nhôm, giúp chống mài mòn và ăn mòn, đảm bảo hiệu suất bơm tối ưu trong suốt quá trình vận hành.
- Thiết kế: Cánh quạt được thiết kế để tối ưu hóa lực ly tâm, giúp nước được hút vào với lưu lượng lớn và đẩy ra với áp suất mạnh mẽ. Cánh quạt có thể được thiết kế một hoặc nhiều tầng tùy thuộc vào yêu cầu lưu lượng và áp suất.
3. Vỏ bơm (Pump Housing):
- Chức năng: Vỏ bơm bao quanh các bộ phận bên trong như cánh quạt và thân bơm, giữ cho hệ thống kín và ngăn ngừa rò rỉ. Vỏ bơm cũng có nhiệm vụ hỗ trợ việc dẫn lưu chất lỏng qua các phần của bơm.
- Vật liệu: Vỏ bơm thường được làm từ vật liệu gang hoặc thép, có khả năng chịu được áp lực cao và giúp bảo vệ các bộ phận bên trong khỏi bị ăn mòn, rò rỉ, hoặc hư hỏng do sự mài mòn của chất lỏng.
- Thiết kế: Vỏ bơm có thể được thiết kế dưới dạng vỏ kín (closed) hoặc vỏ mở (open), tùy vào ứng dụng và yêu cầu vận hành của hệ thống. Vỏ kín giúp giảm thiểu sự tiếp xúc của nước với không khí, giảm hao hụt năng lượng.
4. Phốt cơ khí (Mechanical Seal):
- Chức năng: Phốt cơ khí là bộ phận quan trọng giúp ngăn ngừa sự rò rỉ của nước từ trong bơm ra ngoài trong suốt quá trình vận hành. Nó cũng có chức năng giữ cho trục bơm không bị tiếp xúc trực tiếp với nước, giảm thiểu sự ăn mòn và mài mòn.
- Vật liệu: Phốt cơ khí thường được làm từ graphite, ceramic, hoặc carbon để đảm bảo tính bền bỉ và khả năng chống mài mòn. Những vật liệu này giúp giảm ma sát và kéo dài tuổi thọ của phốt cơ khí.
- Thiết kế: Phốt cơ khí được lắp đặt trên trục bơm, và nó sẽ tạo thành một lớp kín giữa trục và thân bơm. Khi bơm hoạt động, phốt cơ khí giúp bảo vệ bơm khỏi bị rò rỉ nước và giữ cho bơm hoạt động ổn định.
5. Các bộ phận khác:
- Trục bơm (Shaft): Trục bơm là bộ phận truyền động chính trong bơm, kết nối động cơ với cánh quạt. Trục bơm được làm từ vật liệu thép chịu lực cao, có độ bền và khả năng chịu mài mòn tốt.
- Bạc đạn (Bearings): Bạc đạn giúp giảm ma sát và giữ cho trục bơm quay một cách ổn định. Chúng được thiết kế để chịu được lực từ trục và giảm thiểu hao mòn trong suốt quá trình vận hành.
- Vòng đệm (O-ring): Vòng đệm được sử dụng để tạo độ kín cho các bộ phận kết nối, tránh sự rò rỉ của nước hoặc các chất lỏng từ hệ thống.
- Đế bơm (Base Plate): Đế bơm là phần nền tảng của bơm, giúp cố định bơm và động cơ trong quá trình hoạt động. Đế bơm giúp giảm rung động và đảm bảo bơm ổn định trong suốt quá trình vận hành
Bơm nước li tâm trục ngang hút sâu 4.0m model SLW100-ISW100-125-I để xử lý chất lỏng dễ cháy nổ trong các ngành công nghiệp dầu khí
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với khả năng hút sâu 4.0m có thể được ứng dụng trong ngành công nghiệp dầu khí để xử lý các chất lỏng dễ cháy nổ, nhưng cần phải đặc biệt chú ý đến các yếu tố an toàn và yêu cầu kỹ thuật đặc biệt. Bơm này sẽ thường được sử dụng trong các hệ thống cấp, vận chuyển hoặc xử lý các chất lỏng chứa hydrocarbon, dầu mỏ, xăng, dung môi dễ cháy, hoặc chất lỏng có tính ăn mòn trong các nhà máy chế biến, kho bãi dầu khí, hoặc các khu vực khai thác.
Ứng dụng bơm trong ngành công nghiệp dầu khí:
Vận chuyển dầu thô và các sản phẩm dầu mỏ:
- Bơm có thể được sử dụng để vận chuyển dầu thô hoặc các sản phẩm dầu mỏ dễ cháy như xăng, dầu diesel, kerosene, mái dầu, và các sản phẩm trung gian trong quy trình khai thác và chế biến dầu khí.
- Bơm có thể được sử dụng trong các đường ống để chuyển dầu từ nơi khai thác đến các cơ sở chế biến hoặc kho bãi.
Xử lý và vận chuyển dung môi dễ cháy:
- Trong các nhà máy chế biến dầu khí, bơm có thể được sử dụng để xử lý dung môi dễ cháy (như acetone, methanol, etanol, xylen, toluen) hoặc các chất dùng trong quá trình chiết xuất hoặc làm sạch thiết bị.
- Việc sử dụng bơm trong các quy trình này phải đảm bảo rằng hệ thống bơm đáp ứng các tiêu chuẩn an toàn để ngăn ngừa sự cố cháy nổ.
Xử lý nước nhiễm dầu trong các nhà máy lọc dầu:
- Bơm có thể được dùng trong các hệ thống xử lý nước thải, đặc biệt là nước nhiễm dầu trong quá trình chế biến hoặc lọc dầu. Bơm sẽ giúp hút và chuyển nước thải chứa dầu mỏ đến các hệ thống xử lý.
Hệ thống làm mát trong ngành chế biến dầu khí:
- Trong các nhà máy chế biến dầu khí, hệ thống làm mát thường sử dụng nước hoặc dung dịch để làm mát các thiết bị như máy nén, bình chứa, hoặc các thiết bị khác trong quá trình chế biến dầu. Bơm có thể được dùng trong hệ thống này để bơm nước làm mát hoặc các dung dịch khác.
Yêu cầu về an toàn khi sử dụng bơm trong môi trường dễ cháy nổ:
Do ngành dầu khí có yêu cầu rất cao về an toàn, đặc biệt khi xử lý chất lỏng dễ cháy nổ, bơm SLW100-ISW100-125-I cần phải đáp ứng các tiêu chuẩn và yêu cầu an toàn nghiêm ngặt, bao gồm:
Chứng nhận chống cháy nổ:
- Bơm cần phải có các chứng nhận hoặc tính năng bảo vệ chống cháy nổ, đặc biệt khi sử dụng trong môi trường chứa khí dễ cháy (như các khu vực có khả năng phát sinh hơi dầu hoặc khí gas dễ cháy). Điều này có thể bao gồm:
- Chống tia lửa: Các bộ phận của bơm phải được thiết kế sao cho không phát sinh tia lửa hoặc điện tích tĩnh có thể gây cháy nổ.
- Vỏ bọc chống cháy nổ: Đảm bảo bơm và động cơ được bao bọc trong vỏ thép không gỉ hoặc vỏ bọc chống cháy nổ, nhằm bảo vệ khỏi nguy cơ cháy nổ.
- Lớp cách điện chống cháy nổ: Đảm bảo rằng động cơ và các thiết bị điện có lớp cách điện đáp ứng các tiêu chuẩn an toàn trong môi trường dễ cháy nổ.
Kiểm tra và bảo trì định kỳ:
- Các hệ thống bơm trong ngành dầu khí cần được bảo trì định kỳ để đảm bảo không xảy ra sự cố cháy nổ. Điều này bao gồm:
- Kiểm tra tình trạng phớt cơ học và vòng bi: Những bộ phận này cần được kiểm tra thường xuyên vì chúng có thể bị mài mòn và rò rỉ chất lỏng, dẫn đến nguy cơ cháy nổ.
- Bảo dưỡng hệ thống điện: Kiểm tra các hệ thống điều khiển, thiết bị bảo vệ quá tải và các mạch điện để ngăn ngừa sự cố điện có thể dẫn đến tia lửa hoặc quá tải.
- Vệ sinh và làm sạch: Đảm bảo rằng các bộ phận của bơm và đường ống không bị tắc nghẽn bởi chất lỏng dễ cháy hoặc các cặn bẩn, vì điều này có thể dẫn đến nguy cơ cháy nổ trong quá trình vận hành.
Đảm bảo bơm hoạt động ổn định và hiệu quả:
- Bơm phải duy trì hiệu suất ổn định trong suốt quá trình hoạt động để tránh gây ra các yếu tố nguy hiểm như tăng nhiệt độ, áp suất hoặc rung động bất thường. Nếu có dấu hiệu của bất kỳ sự bất thường nào trong hoạt động, bơm cần được tạm dừng và kiểm tra ngay lập tức.
Các biện pháp phòng ngừa khi vận hành bơm trong môi trường dễ cháy nổ:
Giảm nguy cơ tĩnh điện:
- Các bơm cần được trang bị các biện pháp bảo vệ chống tĩnh điện để ngăn ngừa hiện tượng tĩnh điện có thể gây ra tia lửa. Đảm bảo rằng hệ thống bơm và đường ống được nối đất đúng cách.
Thiết bị ngắt mạch tự động:
- Bơm nên được trang bị các thiết bị tự động ngắt mạch khi có sự cố về áp suất, nhiệt độ hoặc khi bơm hoạt động quá tải để ngăn ngừa nguy cơ cháy nổ.
Sử dụng van an toàn:
- Sử dụng van an toàn để điều chỉnh áp suất và ngăn ngừa hiện tượng quá áp có thể xảy ra trong hệ thống.
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với khả năng hút sâu 4.0m có thể được ứng dụng hiệu quả trong ngành công nghiệp dầu khí để xử lý các chất lỏng dễ cháy nổ, như dầu thô, xăng, dầu diesel, và các dung môi dễ cháy khác. Tuy nhiên, trong môi trường này, bơm cần phải đáp ứng các yêu cầu về chống cháy nổ, an toàn điện, và bảo trì định kỳ để đảm bảo hoạt động ổn định và ngăn ngừa các sự cố nguy hiểm. Việc bảo trì và kiểm tra các bộ phận quan trọng như phớt cơ học, vòng bi, và hệ thống điều khiển là rất quan trọng để đảm bảo sự an toàn trong quá trình vận hành
Điều kiện làm việc bơm nước li tâm trục ngang hút sâu 4.0m model SLW100-ISW100-125-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

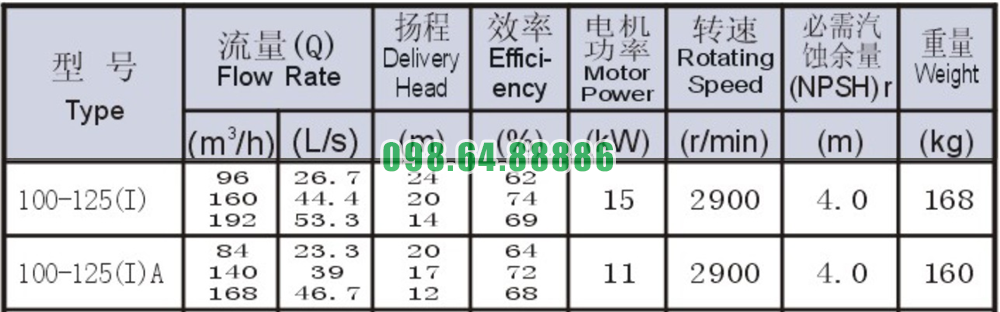

Bảng thông số kỹ thuật bơm nước li tâm trục ngang hút sâu 4.0m model SLW100-ISW100-125-I

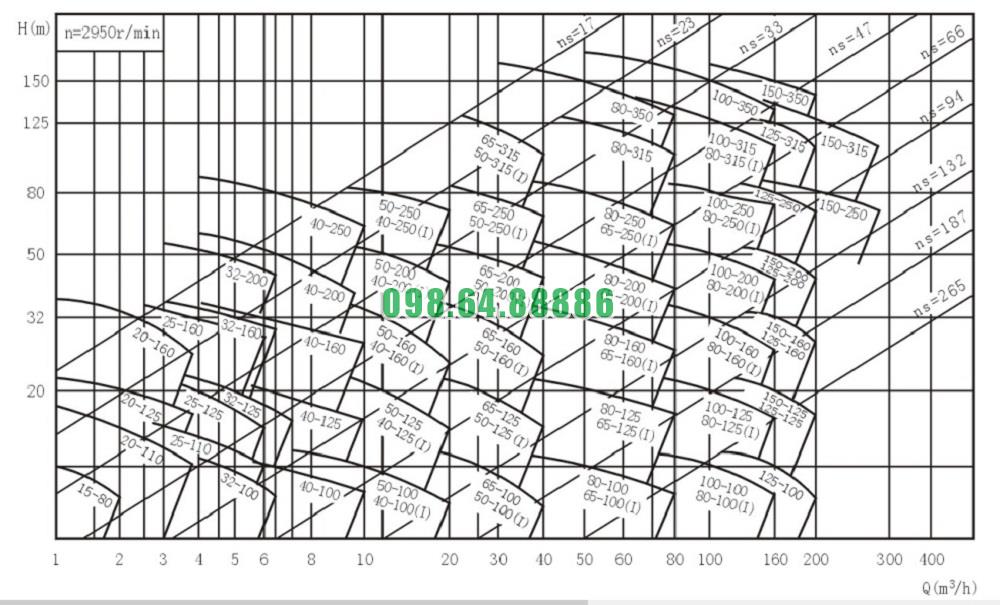

Đường cong hiệu suất bơm nước li tâm trục ngang hút sâu 4.0m model SLW100-ISW100-125-I

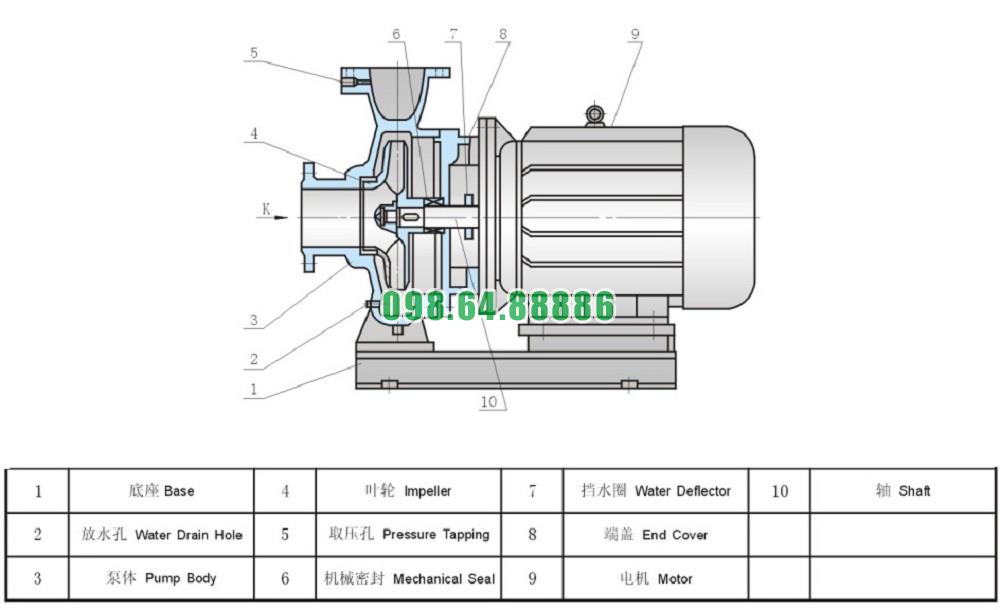

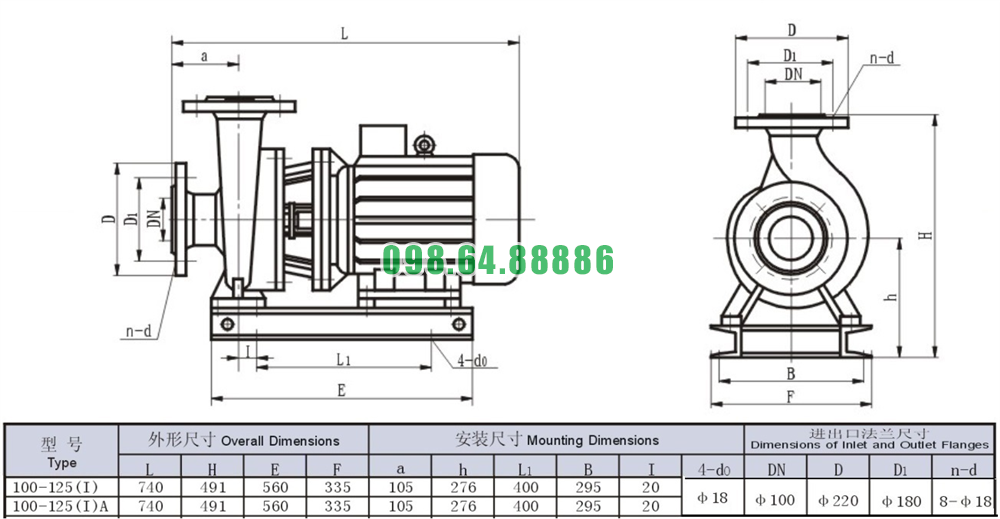

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang hút sâu 4.0m model SLW100-ISW100-125-I
