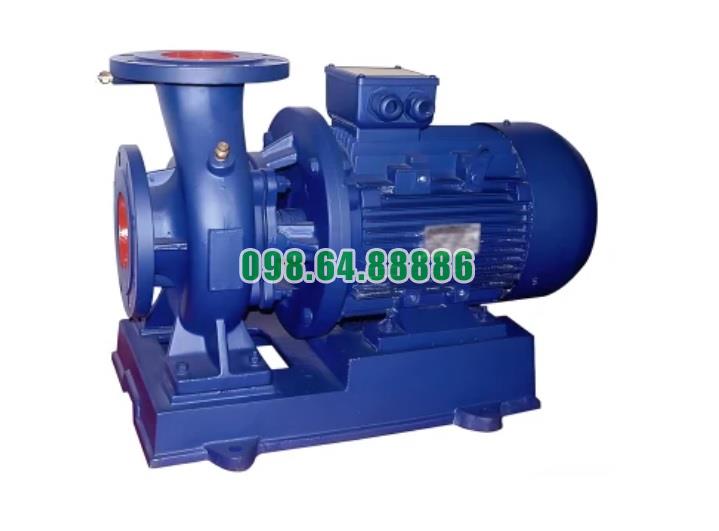

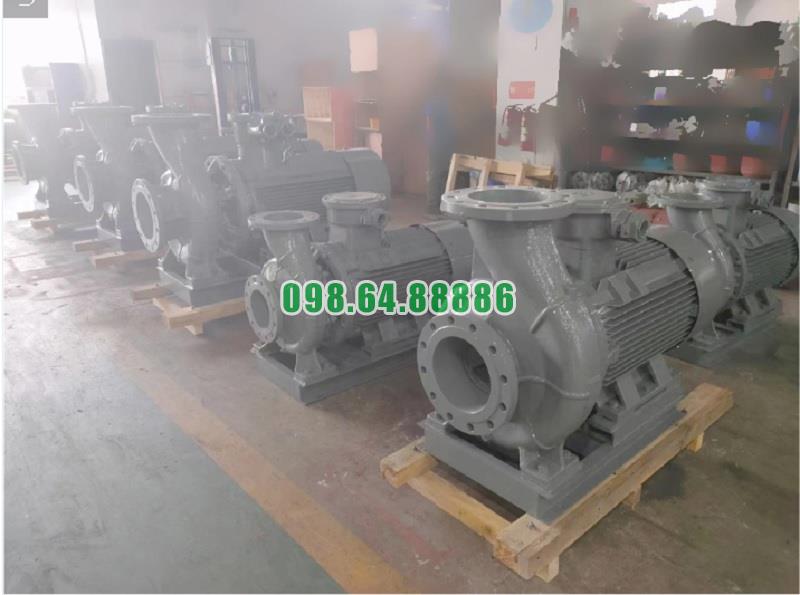

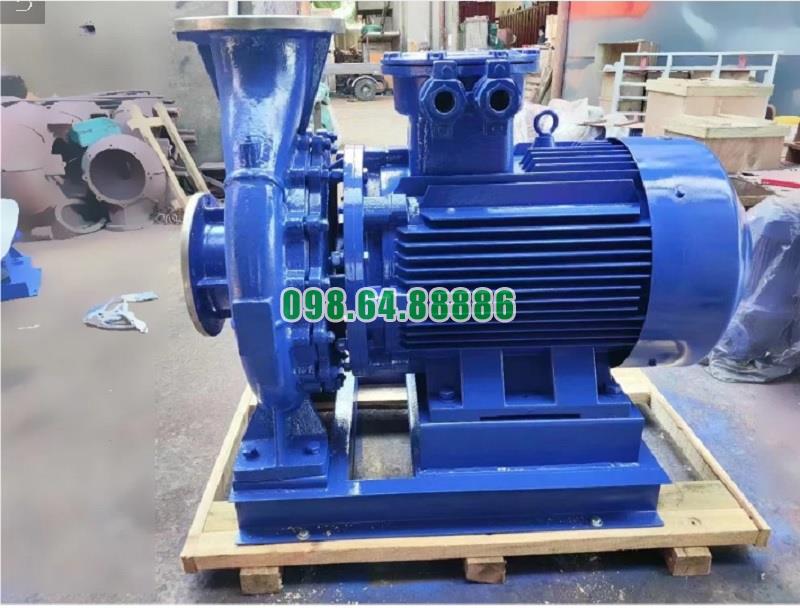

Thiết kế bơm nước li tâm trục ngang mode SLW80-ISW80-160-I động cơ 11 kw công suất 36.1 L/s
Bơm nước ly tâm trục ngang model SLW80-ISW80-160-I với động cơ 11 kW và công suất 36.1 L/s được thiết kế theo các tiêu chuẩn tối ưu để đảm bảo hiệu suất cao, độ bền lâu dài và dễ dàng lắp đặt, bảo trì. Dưới đây là chi tiết về thiết kế của bơm này:
1. Cấu trúc thân bơm (Casing)
- Vật liệu chế tạo: Thân bơm được làm từ gang hoặc thép không gỉ, có khả năng chống ăn mòn tốt và chịu được áp lực cao. Trong các ứng dụng đặc biệt, thân bơm có thể được phủ thêm lớp bảo vệ chống mài mòn, phù hợp với các môi trường nước thải hoặc nước chứa hóa chất.
- Thiết kế thân bơm: Thân bơm có dạng hình xoắn ốc để tạo điều kiện tối ưu cho dòng nước từ cửa hút đi qua cánh bơm và thoát ra cửa xả mà không gây nhiễu loạn dòng chảy. Thiết kế này giúp giảm thiểu tổn thất áp suất và tăng hiệu quả bơm.
2. Cửa hút và cửa xả
- Cửa hút nằm ngang: Cửa hút được thiết kế nằm ngang, giúp nước dễ dàng chảy vào bơm với áp suất ổn định. Thiết kế này giúp bơm hoạt động tốt ngay cả trong các hệ thống có lưu lượng lớn hoặc độ hút sâu.
- Cửa xả hướng thẳng đứng: Cửa xả của bơm được đặt thẳng đứng, giúp tận dụng lực ly tâm để đẩy nước lên cao với áp lực tối đa. Điều này rất hữu ích khi cần vận chuyển nước lên các vị trí cao hơn hoặc cung cấp nước cho hệ thống cấp nước công nghiệp.
3. Cánh bơm (Impeller)
- Vật liệu chế tạo: Cánh bơm thường được làm từ thép không gỉ hoặc gang đúc chất lượng cao, có khả năng chịu mài mòn và chống ăn mòn tốt trong môi trường nước. Cánh bơm được phủ lớp chống gỉ để đảm bảo hoạt động lâu dài và ổn định.
- Thiết kế cánh bơm: Cánh bơm dạng kín hoặc nửa hở với các cánh quạt cong giúp tạo lực ly tâm mạnh mẽ, làm tăng vận tốc và áp suất của nước khi nó đi qua bơm. Thiết kế này đảm bảo nước được đẩy ra với lưu lượng tối đa 36.1 L/s và áp lực lớn.
4. Trục bơm (Shaft)
- Vật liệu chế tạo: Trục bơm làm từ thép không gỉ hoặc hợp kim thép có độ bền cao để đảm bảo độ cứng và khả năng chịu tải lớn trong quá trình vận hành.
- Đồng tâm cao: Trục bơm được thiết kế với độ đồng tâm cao giữa động cơ và cánh bơm, đảm bảo sự ổn định khi quay và giảm thiểu rung lắc. Điều này giúp tăng hiệu quả vận hành và kéo dài tuổi thọ của bơm.
5. Phớt cơ khí (Mechanical Seal)
- Vật liệu chế tạo: Phớt cơ khí được làm từ carbon, ceramic hoặc silicon carbide, có khả năng chịu mài mòn và nhiệt độ cao, giúp ngăn chặn rò rỉ nước và bảo vệ các bộ phận cơ khí bên trong bơm.
- Thiết kế phớt cơ khí: Phớt cơ khí được bố trí ở vị trí tiếp xúc giữa trục bơm và thân bơm, giúp đảm bảo tính kín khít giữa các bộ phận tĩnh và quay, tránh tình trạng rò rỉ chất lỏng ra ngoài khi bơm hoạt động.
6. Động cơ (Motor)
- Công suất: Động cơ có công suất 11 kW, đủ mạnh để vận hành bơm với lưu lượng tối đa 36.1 L/s. Động cơ có thể hoạt động liên tục mà không bị quá tải nhờ thiết kế tối ưu và hệ thống làm mát hiệu quả.
- Thiết kế động cơ: Động cơ của bơm là loại động cơ cảm ứng 3 pha, được thiết kế để hoạt động ổn định với hiệu suất cao. Nó có khả năng chống lại quá nhiệt và bảo vệ khi làm việc trong môi trường khắc nghiệt.
- Tản nhiệt tốt: Động cơ được trang bị hệ thống tản nhiệt bằng cánh quạt giúp động cơ luôn duy trì ở nhiệt độ ổn định, từ đó đảm bảo hiệu suất cao và kéo dài tuổi thọ của bơm.
7. Chân đế (Base)
- Chất liệu: Chân đế bơm thường được làm từ gang hoặc thép, đảm bảo độ chắc chắn và ổn định trong quá trình vận hành. Nó giúp cố định bơm và hạn chế rung động khi bơm hoạt động với lưu lượng lớn.
- Thiết kế linh hoạt: Chân đế được thiết kế để dễ dàng lắp đặt và cố định bơm lên bề mặt. Ngoài ra, chân đế còn giúp giảm thiểu rung lắc và tiếng ồn phát sinh trong quá trình bơm hoạt động.
8. Vòng bi (Bearings)
- Vật liệu chế tạo: Vòng bi trong bơm thường được làm từ thép không gỉ hoặc hợp kim có khả năng chịu mài mòn và giảm ma sát tốt.
- Chức năng: Vòng bi giúp giữ trục bơm ổn định, đảm bảo độ đồng tâm và giảm thiểu ma sát trong quá trình quay. Điều này không chỉ giúp bơm hoạt động êm ái mà còn bảo vệ các bộ phận cơ khí khỏi bị mài mòn sớm.
9. Vòng chống ma sát (Wear Rings)
- Chức năng: Vòng chống ma sát được lắp đặt giữa cánh bơm và thân bơm để giảm thiểu sự tiếp xúc giữa các bộ phận quay và tĩnh. Điều này giúp bảo vệ cánh bơm và thân bơm khỏi hao mòn và tăng tuổi thọ của bơm.
10. Hệ thống làm mát (Cooling System)
- Chức năng: Bơm có thể được trang bị hệ thống làm mát động cơ để đảm bảo nhiệt độ của động cơ luôn ở mức ổn định, đặc biệt trong các điều kiện làm việc khắc nghiệt hoặc liên tục trong thời gian dài.
11. Van xả khí (Air Release Valve)
- Chức năng: Bơm được trang bị van xả khí để loại bỏ không khí trong hệ thống bơm khi khởi động, giúp ngăn ngừa hiện tượng kẹt khí (airlock) và đảm bảo hiệu suất bơm tốt nhất.
12. Cánh quạt làm mát (Cooling Fan)
- Chức năng: Cánh quạt làm mát động cơ giúp lưu thông không khí và giảm nhiệt độ động cơ trong quá trình hoạt động, đặc biệt là khi bơm hoạt động ở tốc độ cao và thời gian dài.
Thiết kế của bơm nước ly tâm trục ngang SLW80-ISW80-160-I với động cơ 11 kW và lưu lượng 36.1 L/s đảm bảo sự kết hợp tối ưu giữa hiệu suất, độ bền và tính ổn định. Các yếu tố như thân bơm chắc chắn, cánh bơm hiệu quả, trục bơm đồng tâm cao và hệ thống làm mát đều được thiết kế để nâng cao hiệu suất hoạt động của bơm, đồng thời giảm thiểu bảo trì và kéo dài tuổi thọ của thiết bị trong các môi trường làm việc khắc nghiệt
Ứng dụng của bơm nước li tâm trục ngang mode SLW80-ISW80-160-I động cơ 11 kw công suất 36.1 L/s
Bơm ly tâm trục ngang model SLW80-ISW80-160-I với động cơ 11 kW và công suất 36.1 L/s (tương đương 130 m³/h) có nhiều ứng dụng trong các ngành công nghiệp và hệ thống cấp thoát nước. Với lưu lượng lớn và khả năng đẩy cao, bơm này có thể phục vụ nhiều mục đích khác nhau. Dưới đây là các ứng dụng chính của bơm này:
1. Cấp nước cho tòa nhà cao tầng và khu dân cư
- Cấp nước sinh hoạt: Bơm SLW80-ISW80-160-I được sử dụng trong hệ thống cấp nước cho các tòa nhà cao tầng, khu chung cư hoặc khu dân cư. Với khả năng bơm nước liên tục và lưu lượng lớn, bơm đáp ứng được nhu cầu cấp nước sinh hoạt cho hàng trăm hộ dân.
- Hệ thống tăng áp: Bơm này có thể được sử dụng trong hệ thống bơm tăng áp cho các tòa nhà cao tầng, giúp đảm bảo áp lực nước ổn định cho các tầng cao, nơi áp lực nước thường bị giảm do độ cao.
2. Cấp nước cho khu công nghiệp và nhà máy sản xuất
- Cung cấp nước cho sản xuất: Trong các khu công nghiệp hoặc nhà máy sản xuất, nhu cầu sử dụng nước cho các quy trình công nghiệp là rất lớn. Bơm SLW80-ISW80-160-I có thể đáp ứng yêu cầu này với lưu lượng lớn, đảm bảo cung cấp nước cho các thiết bị, máy móc hoặc các quy trình làm mát.
- Hệ thống xử lý nước công nghiệp: Bơm cũng được sử dụng để vận chuyển nước trong hệ thống xử lý nước thải công nghiệp hoặc hệ thống làm mát trong các nhà máy.
3. Hệ thống phòng cháy chữa cháy
- Hệ thống chữa cháy trong tòa nhà và khu công nghiệp: Bơm ly tâm trục ngang SLW80-ISW80-160-I có thể được sử dụng trong hệ thống cấp nước chữa cháy. Khả năng cung cấp nước nhanh và mạnh mẽ đảm bảo áp lực nước cần thiết cho các thiết bị chữa cháy hoạt động hiệu quả, đặc biệt trong các tòa nhà cao tầng và khu công nghiệp.
4. Hệ thống xử lý nước thải
- Xử lý nước thải công nghiệp và đô thị: Bơm này có thể được sử dụng để bơm nước thải từ các khu công nghiệp, nhà máy hoặc khu vực đô thị đến các nhà máy xử lý nước thải. Với lưu lượng lớn, bơm giúp di chuyển nước thải một cách hiệu quả, giảm thiểu thời gian xử lý.
- Thoát nước mưa và ngăn ngập: Trong các hệ thống thoát nước đô thị, bơm này có thể được sử dụng để thoát nước mưa từ các cống ngầm hoặc khu vực bị ngập lụt ra ngoài hệ thống xử lý nước thải hoặc khu vực xả thải.
5. Hệ thống làm mát trong công nghiệp
- Cung cấp nước cho hệ thống làm mát: Trong các nhà máy sản xuất hoặc các khu công nghiệp, bơm SLW80-ISW80-160-I có thể được sử dụng để cung cấp nước làm mát cho các thiết bị sản xuất. Nước làm mát được tuần hoàn qua các máy móc, thiết bị để giảm nhiệt độ, đảm bảo hoạt động ổn định và hiệu quả của hệ thống.
- Hệ thống tuần hoàn nước: Bơm này cũng thích hợp cho các hệ thống tuần hoàn nước, nơi yêu cầu lưu lượng lớn và liên tục để duy trì nhiệt độ trong các quy trình công nghiệp.
6. Tưới tiêu nông nghiệp
- Tưới tiêu cho các trang trại lớn: Với khả năng cung cấp lưu lượng nước lớn, bơm này được sử dụng trong hệ thống tưới tiêu tự động hoặc bán tự động cho các trang trại lớn, vườn cây hoặc khu vực canh tác nông nghiệp. Bơm đảm bảo cung cấp nước đều đặn cho cây trồng, từ đó tăng năng suất sản xuất.
- Hệ thống bơm nước từ nguồn tự nhiên: Bơm này có thể hút nước từ sông, hồ hoặc nguồn nước ngầm để tưới tiêu hoặc cung cấp nước cho nông nghiệp ở các khu vực xa nguồn cấp nước.
7. Cung cấp nước cho hồ bơi và khu nghỉ dưỡng
- Bơm nước cho hồ bơi lớn: Bơm SLW80-ISW80-160-I có thể được sử dụng trong hệ thống cấp nước và lọc nước cho các hồ bơi lớn hoặc khu nghỉ dưỡng. Bơm giúp duy trì dòng nước liên tục và sạch sẽ cho hồ bơi, đảm bảo chất lượng nước luôn đạt chuẩn.
- Hệ thống phun nước và cảnh quan: Bơm này cũng có thể sử dụng trong các hệ thống phun nước trang trí hoặc cảnh quan trong các khu nghỉ dưỡng, công viên hoặc khu du lịch, tạo nên các cảnh quan đẹp mắt.
8. Ứng dụng trong các trạm bơm nước công cộng
- Trạm bơm cấp nước đô thị: Trong các hệ thống cấp nước công cộng, bơm SLW80-ISW80-160-I có thể được sử dụng trong các trạm bơm nước lớn để cung cấp nước cho các khu vực dân cư, công trình công cộng hoặc khu vực thương mại. Lưu lượng nước lớn của bơm giúp đáp ứng nhu cầu nước cho một lượng lớn người sử dụng.
- Trạm bơm tăng áp cho hệ thống cấp nước: Bơm này có thể được sử dụng trong các trạm bơm tăng áp để tăng cường áp lực nước trong các khu vực xa nguồn cấp nước hoặc địa hình cao, đảm bảo rằng nước được phân phối đồng đều và mạnh mẽ.
9. Hệ thống tưới cây và làm sạch công nghiệp
- Tưới cây công cộng và khu đô thị: Bơm SLW80-ISW80-160-I có thể được sử dụng trong các hệ thống tưới cây tự động cho các công viên, khu vực cây xanh trong đô thị. Bơm cung cấp nước đều đặn, đảm bảo hệ thống cây xanh phát triển tốt.
- Rửa đường và vệ sinh công nghiệp: Bơm này cũng có thể được sử dụng để cung cấp nước cho các xe phun rửa đường hoặc vệ sinh công nghiệp. Với lưu lượng lớn, bơm có thể cung cấp đủ nước để làm sạch các khu vực rộng lớn.
10. Hệ thống lọc và cấp nước sinh hoạt
- Cung cấp nước sạch cho sinh hoạt: Bơm SLW80-ISW80-160-I có thể được sử dụng trong các hệ thống lọc nước sinh hoạt để cung cấp nước sạch cho các hộ gia đình, trường học hoặc bệnh viện. Bơm này đảm bảo rằng nước được vận chuyển nhanh chóng và hiệu quả đến các điểm sử dụng, với lưu lượng đủ lớn để đáp ứng nhu cầu nước sinh hoạt hàng ngày.
- Cấp nước từ các nhà máy xử lý nước: Trong hệ thống cấp nước sinh hoạt đô thị, bơm này có thể vận chuyển nước sạch từ các nhà máy xử lý nước đến các trạm phân phối trong thành phố, đảm bảo cung cấp nước sạch đến các khu dân cư.
Bơm ly tâm trục ngang SLW80-ISW80-160-I với động cơ 11 kW và công suất 36.1 L/s là một thiết bị đa năng với nhiều ứng dụng trong các ngành công nghiệp, nông nghiệp, và hệ thống cấp thoát nước đô thị. Nhờ vào khả năng cung cấp nước lưu lượng lớn và vận hành ổn định, bơm này phù hợp cho nhiều mục đích từ cấp nước sinh hoạt, tưới tiêu nông nghiệp, đến hệ thống xử lý nước thải và phòng cháy chữa cháy
Điều kiện làm việc bơm nước li tâm trục ngang mode SLW80-ISW80-160-I động cơ 11 kw công suất 36.1 L/s
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

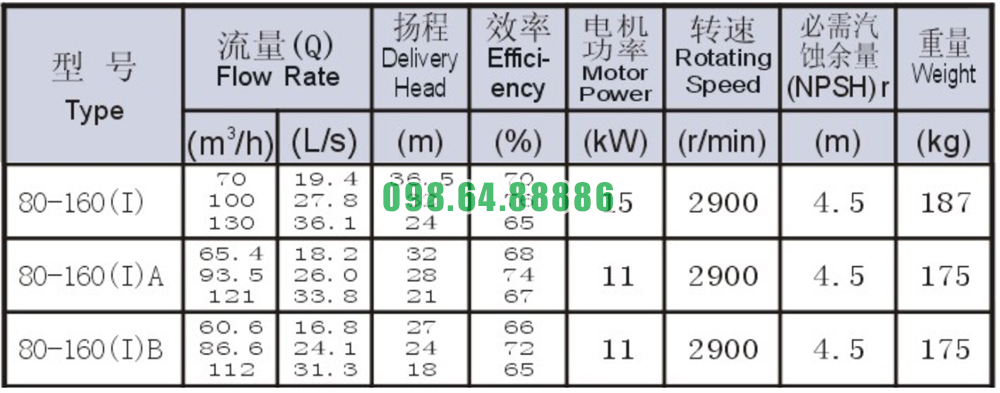

Bảng thông số kỹ thuật bơm nước li tâm trục ngang mode SLW80-ISW80-160-I động cơ 11 kw công suất 36.1 L/s

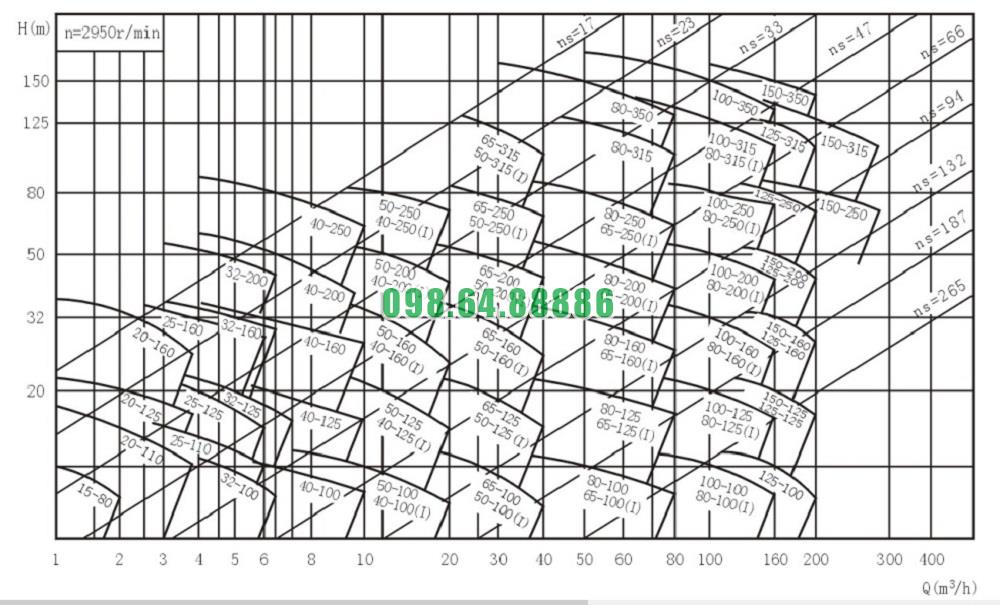

Đường cong hiệu suất bơm nước li tâm trục ngang mode SLW80-ISW80-160-I động cơ 11 kw công suất 36.1 L/s

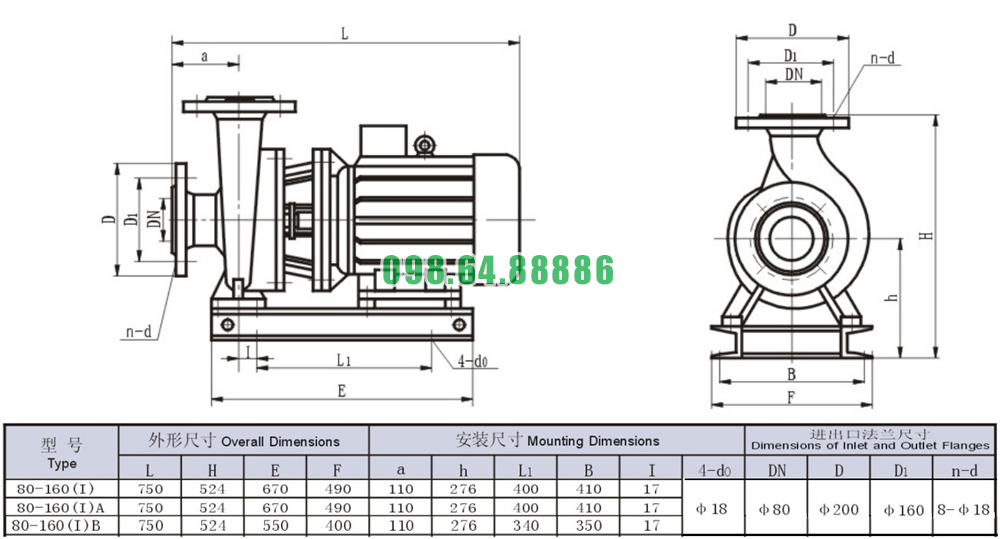

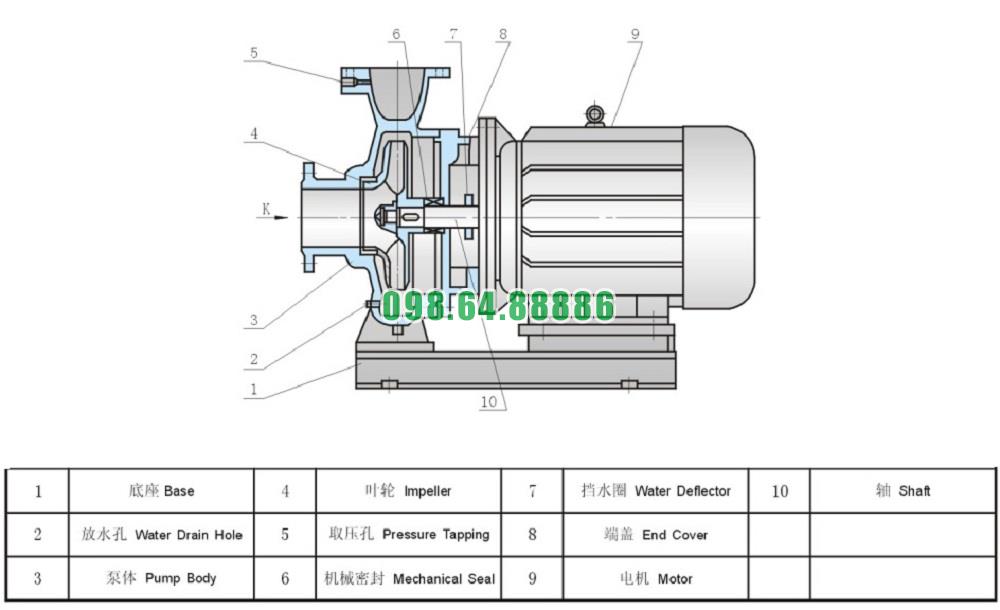

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang mode SLW80-ISW80-160-I động cơ 11 kw công suất 36.1 L/s
