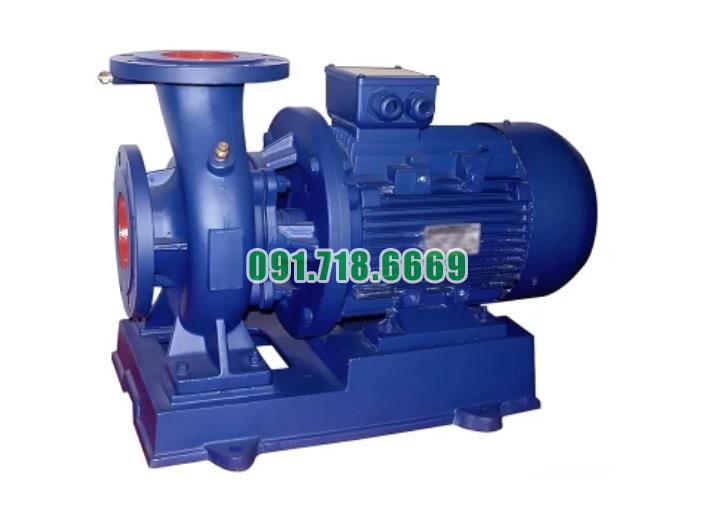

Bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125

Tải báo giá
• Mã SP
: ISW32-125
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng max 6.5 m3/h hoặc 1.8 L/s, đẩy cao max 22m, năng xuất 42%, động cơ 0.75 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 40 kg
Đang xử lý...


Thông tin sản phẩm

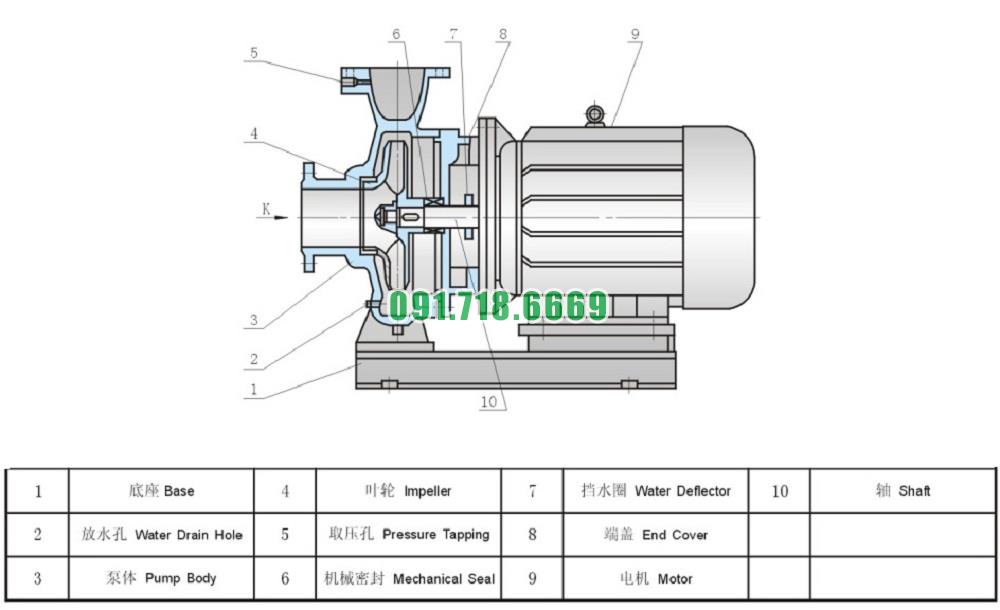

Bơm nước li tâm trục ngang mã ISW32-125 gồm máy bơm, động cơ và đế

Bơm nước li tâm trục ngang mã ISW32-125 bao gồm các thành phần chính sau:

  1. Máy bơm (Pump Unit):

    • Thân bơm (Pump Casing): Là phần vỏ bọc bên ngoài bơm, chịu trách nhiệm bảo vệ các bộ phận bên trong và giảm tiếng ồn.
    • Cánh quạt (Impeller): Là bộ phận quay được gắn trên trục của bơm, tạo ra lực ly tâm để đẩy nước ra từ bơm.
    • Van hút và van đẩy (Inlet and Outlet Valves): Là các van điều chỉnh lưu lượng nước vào và ra khỏi bơm.
    • Trục (Shaft): Trục kết nối cánh quạt với động cơ, truyền động lực từ động cơ sang cánh quạt để sản sinh lực ly tâm.
  2. Động cơ (Electric Motor):

    • Là nguồn cấp năng lượng cho bơm, đảm bảo quay cánh quạt để đẩy nước.
    • Động cơ thường được tích hợp ngay phía dưới hoặc trên thân bơm.
  3. Đế (Base):

    • Là phần chân đế hỗ trợ toàn bộ bơm, giữ cho bơm ổn định và cố định khi hoạt động.
    • Đế cũng có vai trò giảm tiếng ồn và làm mát bơm bằng cách tản nhiệt.

Các thành phần này hoạt động cùng nhau để bơm ISW32-125 có thể đẩy nước với lưu lượng và áp suất phù hợp cho các ứng dụng cụ thể. Thiết kế tích hợp giữa máy bơm và động cơ trên cùng một đế giúp giảm thiểu chi phí lắp đặt và bảo trì, đồng thời tối ưu hóa hiệu quả vận hành của bơm.

Bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125 có chung một đế và được cách ly bằng bộ cách ly rung JG.

Bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125, có chung một đế và được cách ly bằng bộ cách ly rung JG, có nhiều ưu điểm và lợi ích khi sử dụng trong các ứng dụng khác nhau:

  1. Hiệu quả vận hành: Bộ cách ly rung JG giúp giảm tiếng ồn và rung động của bơm, làm giảm sự phiền toái và ảnh hưởng đến môi trường làm việc.

  2. Bảo vệ bơm: Các bộ cách ly rung giúp bảo vệ bơm khỏi các tác động rung động và sốc từ môi trường bên ngoài, kéo dài tuổi thọ của bơm và giảm thiểu chi phí bảo trì.

  3. An toàn và ổn định: Đế chung và bộ cách ly rung JG giúp giảm thiểu nguy cơ tai nạn lao động và đảm bảo an toàn cho người vận hành và thiết bị xung quanh.

  4. Dễ dàng lắp đặt và bảo trì: Thiết kế có đế chung và tích hợp bộ cách ly rung JG giúp dễ dàng trong việc lắp đặt và bảo trì bơm, tiết kiệm thời gian và chi phí.

  5. Ứng dụng rộng rãi: Với khả năng cách ly rung tốt, bơm ISW32-125 thích hợp cho các ứng dụng trong các nhà máy, xí nghiệp, trung tâm thương mại, và các khu vực dân cư cần giảm tiếng ồn và rung động.

Tóm lại, việc tích hợp đế chung và bộ cách ly rung JG vào bơm nước li tâm trục ngang ISW32-125 mang lại nhiều lợi ích vượt trội về hiệu quả vận hành, an toàn và bảo trì cho các ứng dụng đa dạng trong công nghiệp và dân dụng.

Điều kiện làm việc bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

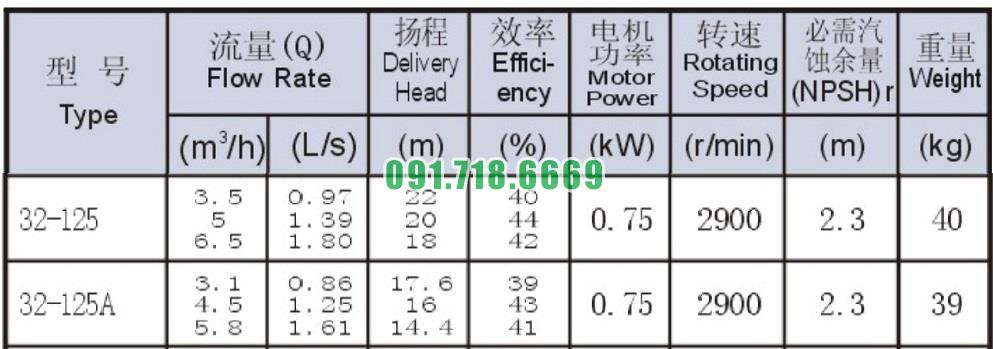

Bảng thông số kỹ thuật bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125

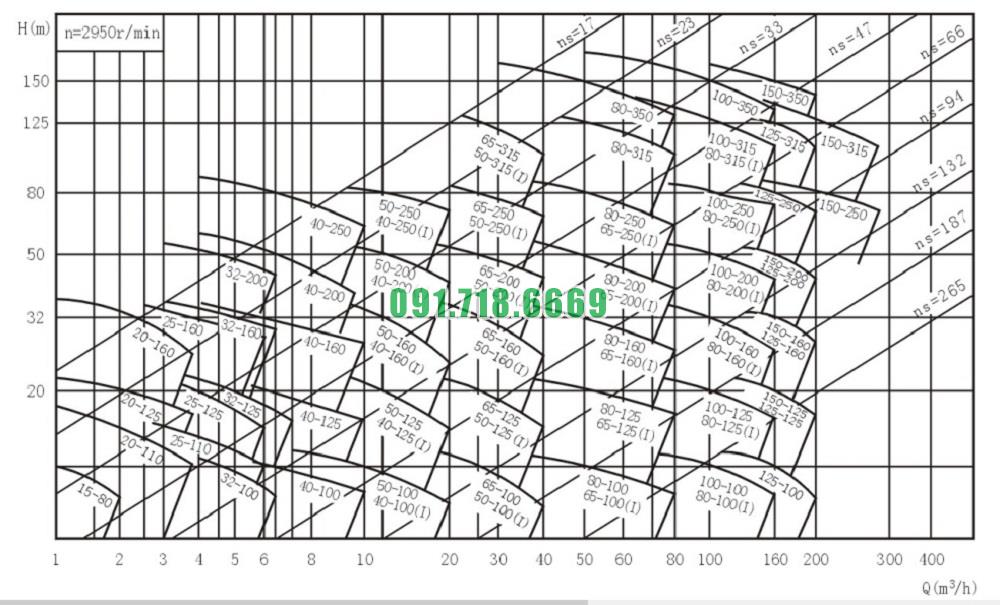

Đường cong hiệu suất bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125


Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang đẩy cao 22.3m mã ISW32-125
