Bơm dầu truyền nhiệt chịu nhiệt cao RY100-65-200 công suất 22 kW, cột áp 50 m, lưu lượng 100 m3/h

Tính năng làm kín giúp Bơm dầu truyền nhiệt RY100-65-200 hoạt động an toàn

Bơm dầu truyền nhiệt RY100-65-200 sử dụng cụm làm kín gồm bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Đây là bộ phận quan trọng giúp hạn chế dầu nóng rò rỉ ra ngoài và góp phần bảo vệ các chi tiết quay trong quá trình vận hành.

Hạn chế rò rỉ dầu truyền nhiệt

Dầu truyền nhiệt làm việc ở nhiệt độ cao nên nếu rò rỉ có thể gây mất môi chất, làm bẩn khu vực vận hành và ảnh hưởng đến độ an toàn của hệ thống. Bộ chèn làm kín giúp kiểm soát khe hở tại vị trí trục đi qua thân bơm, từ đó giảm lượng dầu thoát ra ngoài.

Phớt dầu chịu nhiệt giúp bảo vệ cụm ổ trục

Phớt dầu cao su chịu nhiệt hỗ trợ ngăn dầu truyền nhiệt xâm nhập vào khu vực ổ bi và đồng thời giữ chất bôi trơn trong cụm ổ trục. Nhờ đó, ổ bi được bảo vệ tốt hơn trước tác động của nhiệt độ và môi chất nóng.

Duy trì độ kín khi bơm làm việc ở nhiệt độ cao

Khi Bơm dầu truyền nhiệt RY100-65-200 vận hành, các chi tiết kim loại có thể giãn nở do nhiệt. Cụm làm kín phải làm việc ổn định trong điều kiện này để duy trì độ kín quanh trục bơm.

Ở giai đoạn mới đưa vào sử dụng, bộ chèn có thể xuất hiện rò rỉ nhẹ. Sau thời gian chạy rà, lượng rò rỉ thường giảm dần khi các bề mặt làm kín ổn định hơn.

Góp phần bảo vệ trục và ổ bi

Nếu hệ thống làm kín hoạt động không tốt, dầu nóng có thể ảnh hưởng đến trục, ổ bi và khu vực khớp nối. Vì vậy, việc kiểm tra tình trạng chèn làm kín và phớt dầu là cần thiết để hạn chế nóng ổ bi, mất bôi trơn và hư hỏng sớm.

Những dấu hiệu cần kiểm tra hệ thống làm kín

Trong quá trình sử dụng Bơm dầu truyền nhiệt RY100-65-200, cần chú ý nếu xuất hiện:

• Dầu rò rỉ nhiều quanh vị trí trục bơm.
• Nhiệt độ ổ bi tăng bất thường.
• Có dấu hiệu thiếu dầu hoặc mỡ bôi trơn.
• Phớt dầu bị biến dạng, chai cứng hoặc hư hỏng.
• Khu vực làm kín xuất hiện tiếng ồn hoặc nhiệt độ bất thường.

Khi có các dấu hiệu trên, cần dừng bơm để kiểm tra trước khi tiếp tục vận hành.

Tính năng làm kín của Bơm dầu truyền nhiệt RY100-65-200 đóng vai trò quan trọng trong việc hạn chế rò rỉ dầu nóng, bảo vệ ổ bi và duy trì điều kiện vận hành ổn định. Cụm chèn làm kín kết hợp phớt dầu chịu nhiệt giúp bơm phù hợp hơn với hệ thống tuần hoàn dầu ở nhiệt độ cao.

Để bơm hoạt động an toàn, cần thường xuyên theo dõi độ rò rỉ, nhiệt độ ổ bi và tình trạng của các chi tiết làm kín, đồng thời thay thế kịp thời khi phát hiện hư hỏng.

Bơm dầu truyền nhiệt RY100-65-200 vận chuyển dầu nóng theo cơ chế nào?

Bơm dầu truyền nhiệt RY100-65-200 vận chuyển dầu nóng theo cơ chế ly tâm. Bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, tạo ra lực ly tâm để hút dầu vào và đẩy dầu ra khỏi bơm.

Dầu nóng đi vào bơm theo hướng trục

Dầu truyền nhiệt từ đường ống hút đi vào tâm bánh công tác theo hướng trục. Khi bánh công tác quay, vùng áp suất thấp được hình thành tại tâm bánh công tác, giúp dầu liên tục đi vào bơm.

Bánh công tác truyền năng lượng cho dầu

Sau khi đi vào tâm bánh công tác, dầu nóng được các cánh bơm cuốn theo chuyển động quay. Lực ly tâm đẩy dầu từ tâm ra phía ngoài bánh công tác, đồng thời làm tăng vận tốc và năng lượng của dòng dầu.

Thân bơm chuyển vận tốc thành áp suất

Dầu rời bánh công tác với vận tốc cao và đi vào thân bơm. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng, tạo ra áp suất cần thiết để đưa dầu đi qua hệ thống.

Dầu được đẩy ra cửa xả

Sau khi được tăng áp, dầu nóng được dẫn ra ngoài qua cửa xả hướng tâm theo phương thẳng đứng. Từ đây, dầu tiếp tục đi đến lò dầu, bộ trao đổi nhiệt, bồn gia nhiệt hoặc các thiết bị sử dụng nhiệt.

Quá trình tuần hoàn diễn ra liên tục

Khi động cơ hoạt động liên tục, quá trình hút và đẩy cũng diễn ra liên tục theo chu trình:

Đường hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả → hệ thống sử dụng nhiệt.

Với RY100-65-200, quá trình này cho phép bơm đạt lưu lượng khoảng 100 m³/h và cột áp khoảng 50 m tại tốc độ 2.900 vòng/phút.

Bơm dầu truyền nhiệt RY100-65-200 vận chuyển dầu nóng bằng lực ly tâm do bánh công tác tạo ra. Dầu được hút vào theo hướng trục, nhận năng lượng từ bánh công tác, được tăng áp trong thân bơm rồi đẩy ra cửa xả để tiếp tục tuần hoàn trong hệ thống truyền nhiệt.

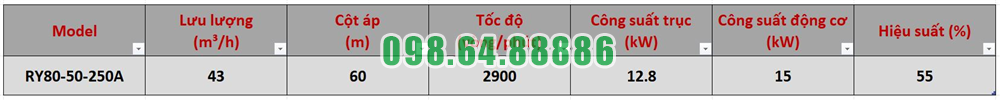

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

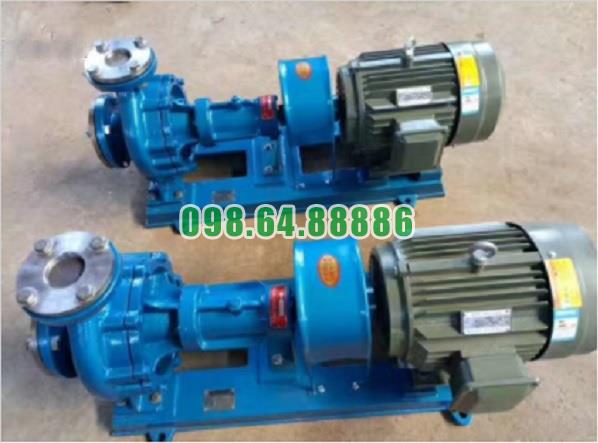

Hình ảnh thực tế bơm dầu truyền nhiệt RY
