Thân bơm ISG65-315B và IRG65-315B được chế tạo từ gang đúc hoặc thép hợp kim có độ bền cơ học cao, khả năng chịu áp lực nước và lực va đập từ bên ngoài tốt. Vật liệu vỏ thường đạt chuẩn GB/T 9439 hoặc ASTM A48, cho khả năng chịu lực lên đến 1.6 MPa hoặc hơn, phù hợp với nhiều ứng dụng công nghiệp có áp suất cao.
Độ dày vỏ bơm được thiết kế tính toán chính xác theo mô-men chịu uốn và lực ép thủy lực bên trong, tránh biến dạng hoặc nứt vỡ.
Kết cấu dạng liền khối giảm điểm nối, hạn chế rò rỉ và tăng cường tính ổn định khi hoạt động lâu dài.
Trục bơm sử dụng thép không gỉ hợp kim (thường là SUS420 hoặc 2Cr13), vừa có độ cứng cao, vừa chống mài mòn tốt. Đặc điểm nổi bật:
Độ đồng tâm cao giúp giảm rung động và tránh lệch trục khi quay tốc độ cao (2900 vòng/phút).
Bề mặt trục được xử lý nhiệt (tôi – ram) giúp nâng cao độ bền mỏi và khả năng chịu tải liên tục trong thời gian dài.
Thiết kế trục chịu được mô men xoắn lớn, đảm bảo truyền động ổn định từ motor đến cánh bơm ngay cả khi lưu lượng thay đổi đột ngột.
Hệ thống ổ đỡ gồm ổ bi cầu 2 dãy hoặc ổ bi tiếp xúc chéo, giúp:
Giảm ma sát quay, tăng tuổi thọ.
Chịu được tải trọng hướng trục (axial) và tải hướng kính (radial) từ dòng nước và lực ly tâm tạo ra.
Tăng độ ổn định trục, giảm rung và kéo dài tuổi thọ phớt cơ khí.
Cánh bơm trong model ISG65-315B và IRG65-315B thường là loại đóng hoàn toàn, đúc nguyên khối bằng gang cầu hoặc thép không gỉ.
Thiết kế hình học cánh tối ưu hóa hướng dòng chảy, giảm tổn thất thủy lực.
Khả năng chịu mài mòn cao khi bơm các chất có lẫn cặn, hóa chất nhẹ hoặc nước tuần hoàn công nghiệp.
Gắn chặt trên trục bằng then hoặc vòng chặn, đảm bảo truyền lực hiệu quả mà không bị lỏng sau thời gian dài sử dụng.

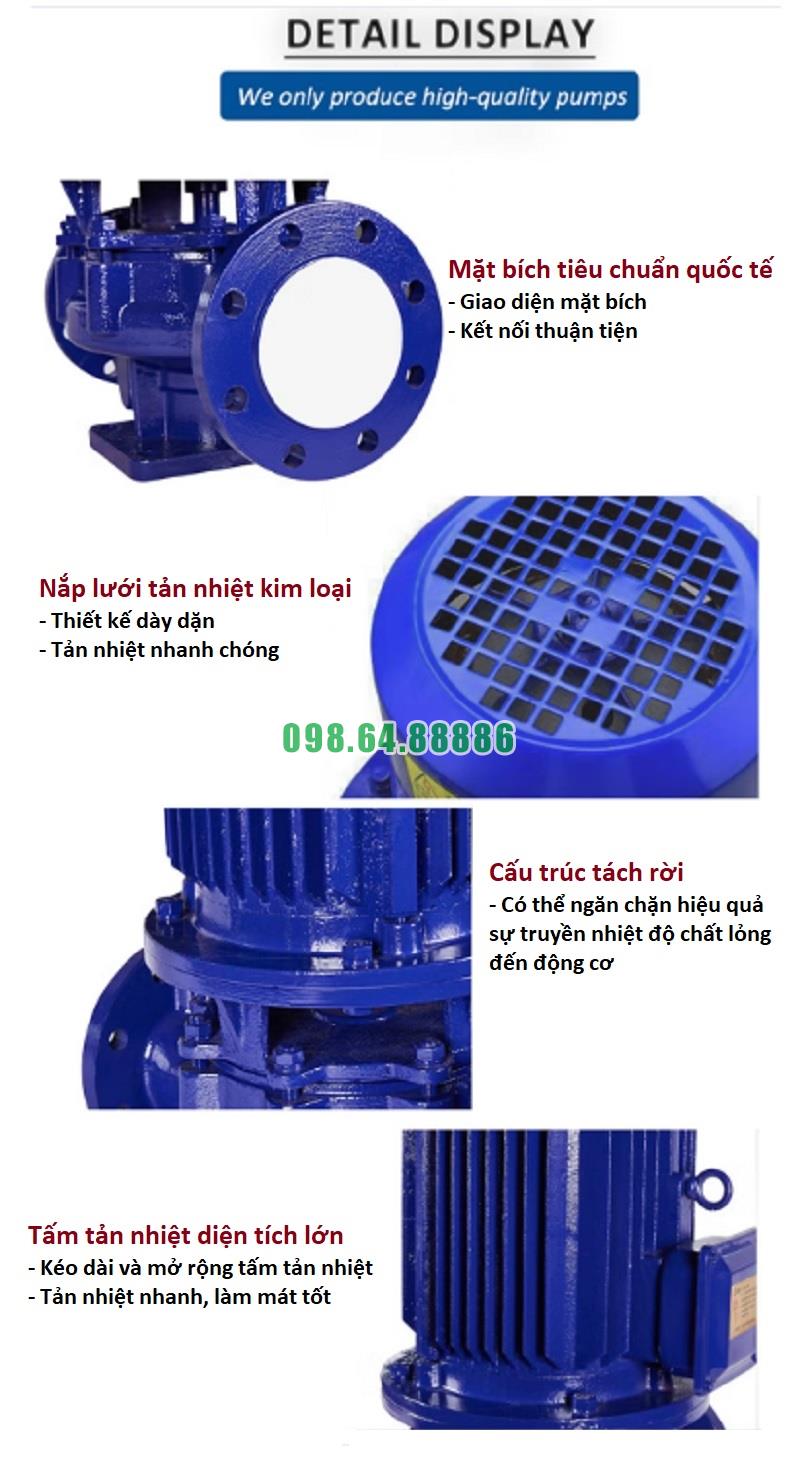

Hai đầu hút – xả của bơm đều có mặt bích tiêu chuẩn PN16 hoặc tương đương, giúp kết nối chắc chắn với đường ống.
Bu lông thép cường độ cao đi kèm giúp siết chặt đều lực, tránh rò rỉ.
Lắp đệm cao su EPDM hoặc PTFE tăng độ kín khít, chịu được môi trường có nhiệt độ cao hoặc áp lực dao động.
Tuổi thọ thiết kế của bơm ISG/IRG dòng 315 thường đạt trên 20.000 – 30.000 giờ vận hành liên tục, nếu bảo dưỡng đúng cách.
Chịu được áp lực thủy lực lên đến 16 bar, không bị biến dạng trong quá trình hoạt động tải nặng.
Bơm phù hợp lắp đặt trong môi trường rung động thấp, nhiệt độ lên đến 80–120°C (tuỳ loại phớt và vật liệu vỏ).
Nếu sử dụng vật liệu inox toàn bộ (option đặc biệt), bơm có thể chịu được cả hóa chất nhẹ và nước nóng lâu dài mà không bị ăn mòn.

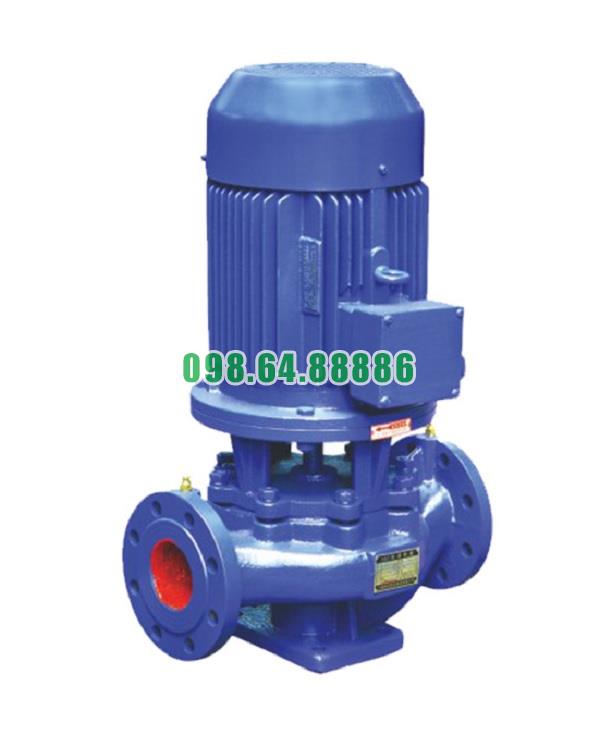

Bơm ly tâm trục thẳng đứng dòng ISG65-315B và IRG65-315B hoạt động dựa trên nguyên lý ly tâm, với cấu tạo thiết kế trục động cơ và trục bơm nằm trên một đường thẳng đứng (inline). Đây là dạng bơm phổ biến trong hệ thống cấp nước, điều hòa, phòng cháy chữa cháy và các ứng dụng công nghiệp khác, nhờ hiệu suất cao, lắp đặt gọn và vận hành ổn định.
Khi động cơ điện được khởi động, trục quay kéo theo cánh quạt (impeller) quay nhanh trong buồng bơm. Dưới tác động của lực ly tâm, nước tại tâm cánh quạt bị đẩy ra ngoài mép cánh với vận tốc lớn, tạo ra khoảng trống (vùng áp suất thấp) tại trung tâm.
Khi đó, nước từ đường ống hút sẽ nhanh chóng được hút vào buồng bơm để lấp đầy khoảng trống này. Quá trình này diễn ra liên tục, tạo thành một chu trình hút – đẩy liên tục, đảm bảo dòng chảy ổn định trong hệ thống.
Động cơ quay → quay trục bơm
Trục bơm → quay cánh quạt
Cánh quạt quay → tạo lực ly tâm đẩy nước ra
Tâm cánh quạt tạo áp suất thấp → hút nước vào
Nước được đẩy qua cửa xả với áp lực cao
Trục động cơ và trục bơm đồng trục, giúp truyền lực trực tiếp, giảm tổn thất năng lượng.
Thiết kế trục đứng, cửa hút và cửa đẩy trên cùng trục ngang, giúp dễ dàng lắp đặt nối ống trong không gian hẹp.
Trục nằm thẳng đứng so với mặt đất, giúp tiết kiệm diện tích và dễ bảo trì từ trên xuống.
Hiệu suất cao: lực ly tâm mạnh giúp bơm nước nhanh, ổn định.
Ít rung, ít ồn: nhờ cấu trúc đồng trục và khối liền chắc chắn.
Dễ vận hành: không cần hệ thống truyền động phức tạp.
Tiết kiệm không gian: thích hợp trong các tòa nhà cao tầng, trạm bơm nhỏ.
Cấp nước sinh hoạt và sản xuất
Tuần hoàn nước trong hệ thống HVAC
Bơm nước nóng trong lò hơi, hệ thống nhiệt
Hệ thống phòng cháy chữa cháy
