Buồng chứa phớt (Seal Chamber) nằm giữa buồng bơm và động cơ, bao quanh phần trục bơm đi xuyên qua thân bơm.
Đây là khu vực quan trọng đảm nhận chức năng giữ kín, ngăn không cho nước rò rỉ ra ngoài theo khe hở giữa trục và thân bơm.
Đồng thời, buồng phớt còn giúp giảm ma sát và bảo vệ ổ bi cũng như động cơ khỏi tác động của chất lỏng bơm.
Vỏ buồng phớt
Là phần vỏ kim loại gắn liền với thân bơm.
Được gia công chính xác để ôm khít bộ phớt cơ khí.
Vật liệu thường là gang cầu hoặc thép không gỉ để chịu áp lực và chống ăn mòn.
Phớt cơ khí (Mechanical Seal)
Gồm hai bề mặt tiếp xúc: một mặt quay gắn với trục bơm và một mặt tĩnh gắn với vỏ buồng phớt.
Vật liệu thường dùng: carbon – ceramic, silicon carbide hoặc tungsten carbide.
Được nén chặt bằng lò xo để duy trì áp lực tiếp xúc, đảm bảo làm kín hiệu quả.
Vòng làm kín phụ (Secondary Seal)
Thường bằng cao su EPDM, NBR, Viton hoặc PTFE.
Làm nhiệm vụ ngăn chất lỏng rò rỉ quanh vòng phớt cơ khí, đồng thời giảm rung động.
Cơ cấu làm mát và bôi trơn
Một số thiết kế có lỗ thông hoặc buồng tuần hoàn để chất lỏng lưu thông, vừa làm mát vừa bôi trơn bề mặt phớt.
Giúp giảm nhiệt sinh ra do ma sát và kéo dài tuổi thọ phớt.
Nắp chặn phớt (Gland Cover)
Là chi tiết ép giữ phớt cơ khí vào đúng vị trí.
Có bulông siết để điều chỉnh độ chặt và đảm bảo kín khít.
Khi trục bơm quay, phớt cơ khí xoay theo trục, tạo ra tiếp xúc động với bề mặt tĩnh.
Lực ép từ lò xo và áp lực chất lỏng giữ cho hai bề mặt này luôn khít nhau.
Một lớp màng mỏng chất lỏng (film) tồn tại giữa hai bề mặt tiếp xúc, giúp giảm ma sát và tản nhiệt.
Nhờ đó, buồng phớt vừa ngăn rò rỉ nước, vừa bảo vệ trục và ổ bi khỏi hư hỏng.
Độ kín cao, hạn chế tối đa rò rỉ so với các loại làm kín bằng hộp nhồi.
Dễ thay thế: chỉ cần tháo nắp chặn là có thể thay phớt cơ khí mới.
Tuổi thọ dài nhờ có cơ chế bôi trơn và làm mát.
An toàn và thân thiện môi trường, không để chất lỏng rò rỉ gây ô nhiễm.
Buồng chứa phớt làm kín của bơm cấp nước trục đứng ISG100-100A, IRG100-100A được thiết kế tối ưu với vỏ buồng chắc chắn, phớt cơ khí chất lượng cao, vòng làm kín phụ và cơ chế bôi trơn – làm mát. Cấu tạo này giúp thiết bị vận hành ổn định, bền bỉ và an toàn, đồng thời giảm thiểu chi phí bảo trì và ngăn ngừa ô nhiễm môi trường.
Nguồn điện: Đảm bảo điện áp và dòng điện phù hợp với thông số kỹ thuật của bơm. Kiểm tra dây dẫn, cầu dao, aptomat không bị hở hoặc chập.
Đường ống hút và xả: Đảm bảo không bị tắc nghẽn, van một chiều và van khóa hoạt động tốt.
Mực nước nguồn: Luôn cao hơn mức hút cho phép, tránh hiện tượng xâm thực.
Bôi trơn: Kiểm tra dầu mỡ bôi trơn cho vòng bi, đảm bảo trục quay nhẹ nhàng.
Phớt cơ khí: Xác nhận phớt không bị nứt, rò rỉ trước khi khởi động.
Mở van trên đường hút để nước dễ dàng chảy vào buồng bơm.
Đóng bớt van trên đường xả, chỉ để hở một phần nhỏ.
Khởi động động cơ, quan sát chiều quay đúng với mũi tên trên thân bơm.
Khi bơm chạy ổn định, từ từ mở rộng van xả để đạt lưu lượng mong muốn.
Theo dõi áp suất và lưu lượng trên đồng hồ đo, đảm bảo nằm trong dải thiết kế.
Quan sát âm thanh và độ rung: bơm vận hành bình thường sẽ êm ái, không rung mạnh.
Kiểm tra nhiệt độ động cơ: không được quá nóng, nếu nhiệt tăng bất thường phải dừng kiểm tra ngay.
Giữ cho khu vực xung quanh bơm khô ráo, tránh nước bắn vào động cơ điện.
Từ từ đóng van xả để giảm áp lực trên đường ống.
Ngắt nguồn điện động cơ.
Đóng van hút để ngăn nước chảy ngược về nguồn.
Nếu bơm ngừng lâu ngày, cần xả hết nước trong buồng bơm để tránh ăn mòn và đóng cặn.
Không vận hành bơm khi không có nước trong buồng bơm (tránh chạy khô).
Không cho bơm chạy quá tải hoặc vượt quá lưu lượng thiết kế.
Trang bị aptomat bảo vệ quá tải, ngắn mạch cho động cơ.
Thực hiện bảo trì định kỳ: vệ sinh buồng bơm, kiểm tra cánh bơm, vòng bi, phớt cơ khí.
Người vận hành phải được huấn luyện cơ bản về an toàn điện và kỹ thuật vận hành bơm.
Việc vận hành an toàn bơm cấp nước trục đứng ISG100-100A, IRG100-100A cần tuân thủ các bước: kiểm tra trước khi chạy – khởi động đúng quy trình – theo dõi trong quá trình vận hành – ngừng bơm an toàn. Thực hiện đúng hướng dẫn không chỉ đảm bảo hiệu suất mà còn kéo dài tuổi thọ thiết bị và bảo vệ người vận hành.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100100-co-luu-luong-cao-100-m3h.html

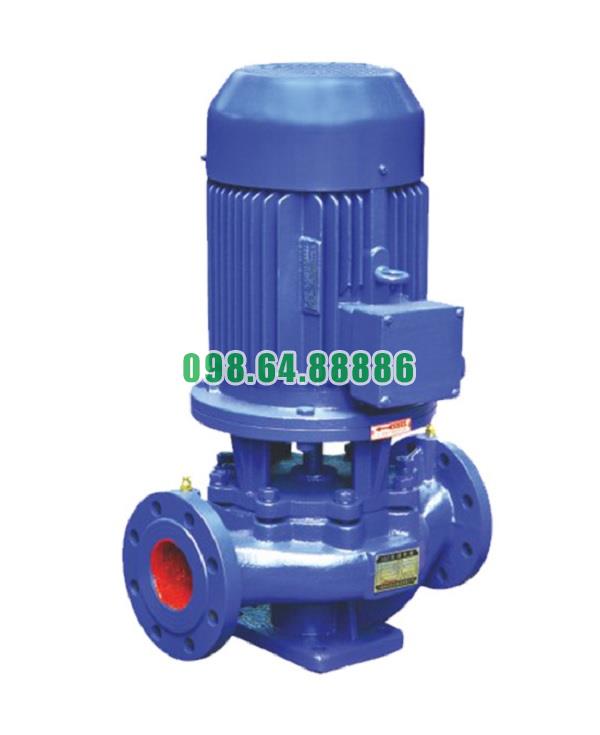

Máy bơm cấp nước trục đứng, bơm tăng áp, bơm ly tâm trục đứng ISG100-100A, IRG100-100A 4kw, 89m3, 10m
