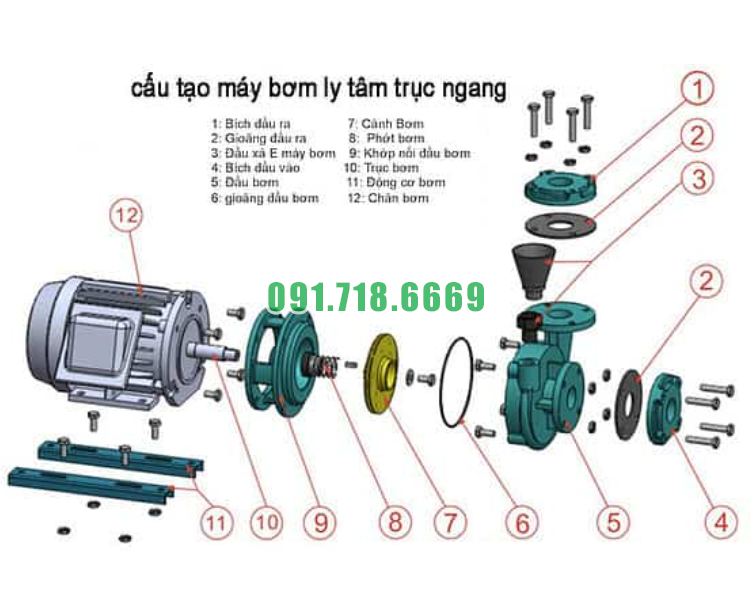

Cấu tạo chính của máy bơm nước sạch li tâm trục ngang CM65-200B
Vỏ bơm (Casing): Vỏ bơm là phần ngoài cùng của máy bơm, chứa và bảo vệ các bộ phận bên trong. Vỏ bơm thường được làm bằng gang hoặc thép không gỉ để chịu được áp lực và lực tác động trong quá trình vận hành.
Rotor (Impeller): Rotor là bộ phận chịu trách nhiệm tạo ra sự chuyển động ly tâm cho chất lỏng. Rotor thường được gắn trên trục và có cánh quay để tạo ra áp lực và lực hút để đẩy nước đi qua hệ thống.
Trục (Shaft): Trục là thành phần truyền động chịu trách nhiệm truyền động sự quay từ động cơ ra rotor. Trục thường được làm bằng thép không gỉ hoặc các vật liệu chịu lực tốt khác để đảm bảo độ bền và ổn định trong quá trình vận hành.
Vòng bi (Bearings): Vòng bi được sử dụng để hỗ trợ trục, giữ cho nó hoạt động một cách mượt mà và ổn định. Các vòng bi thường được đặt ở hai đầu của trục và có thể được bảo dưỡng hoặc thay thế khi cần thiết để duy trì hiệu suất.
Hộp biến đổi (Volute): Hộp biến đổi là phần của vỏ bơm có hình dáng hình chữ U, giúp chuyển đổi áp lực động học từ rotor thành áp lực tĩnh, tăng hiệu suất bơm và giảm tổn thất năng lượng.
Động cơ (Motor): Động cơ điện được sử dụng để cung cấp năng lượng cho máy bơm. Động cơ thường được kết nối với trục để tạo ra chuyển động quay cần thiết cho rotor.
Hệ thống đệm chân (Baseplate): Hệ thống đệm chân được sử dụng để giảm tiếng ồn và rung động của máy bơm khi hoạt động, đồng thời giúp cố định máy bơm và duy trì vị trí cân bằng.

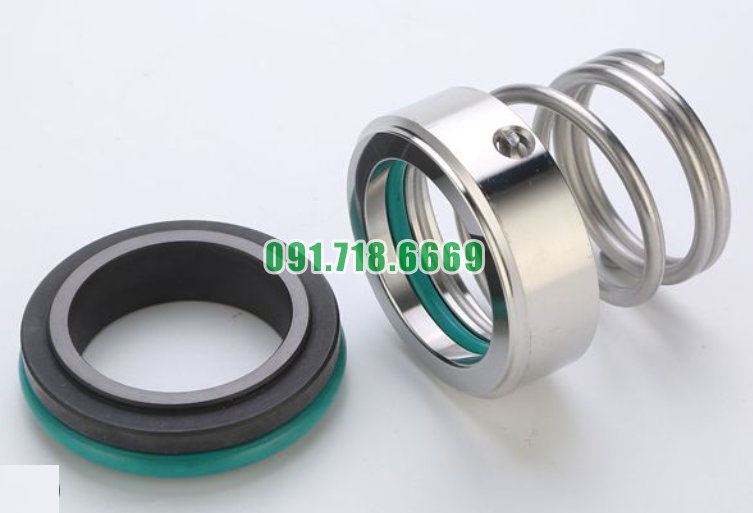

Phớt máy bơm nước sạch li tâm trục ngang CM65-200B có công dụng gì?
Phớt trong máy bơm nước sạch li tâm trục ngang CM65-200B đóng vai trò quan trọng trong việc bảo vệ và duy trì hoạt động ổn định của máy bơm. Dưới đây là một số công dụng chính của phớt này:
Ngăn rò rỉ nước: Phớt được đặt ở điểm tiếp xúc giữa trục của máy bơm và hộp phớt. Tác dụng chính của phớt là tạo ra một rào cản kín đáo giữa không gian bên trong và bên ngoài của máy bơm. Điều này giúp ngăn chặn nước từ nguồn bên ngoài xâm nhập vào bên trong máy bơm, đảm bảo rằng máy bơm hoạt động một cách an toàn và hiệu quả.
Bảo vệ động cơ và các bộ phận khác: Phớt giúp bảo vệ động cơ và các bộ phận khác của máy bơm khỏi sự ăn mòn và hỏng hóc do tiếp xúc trực tiếp với nước. Việc ngăn chặn nước xâm nhập vào bên trong máy bơm làm giảm rủi ro hỏng hóc và kéo dài tuổi thọ của máy bơm.
Giảm ma sát và hao mòn: Phớt giúp giảm ma sát giữa trục và hộp phớt, giảm thiểu hao mòn và làm cho máy bơm hoạt động một cách mịn màng và ổn định hơn. Điều này cũng giúp tăng cường hiệu suất và tuổi thọ của máy bơm.
Tăng cường hiệu suất: Bằng cách ngăn chặn rò rỉ nước và bảo vệ động cơ, phớt giúp tăng cường hiệu suất hoạt động của máy bơm. Điều này có thể giảm mức tiêu thụ năng lượng và chi phí vận hành của máy bơm trong thời gian dài.
Thông số kỹ thuật máy bơm nước sạch li tâm trục ngang CM65-200B
| Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
| CM65 - 200B | 132 m3 / h | 50 m | 18.5 kw | 380 v | Dn 80 / 65 mm | Vỏ gang FC200
|

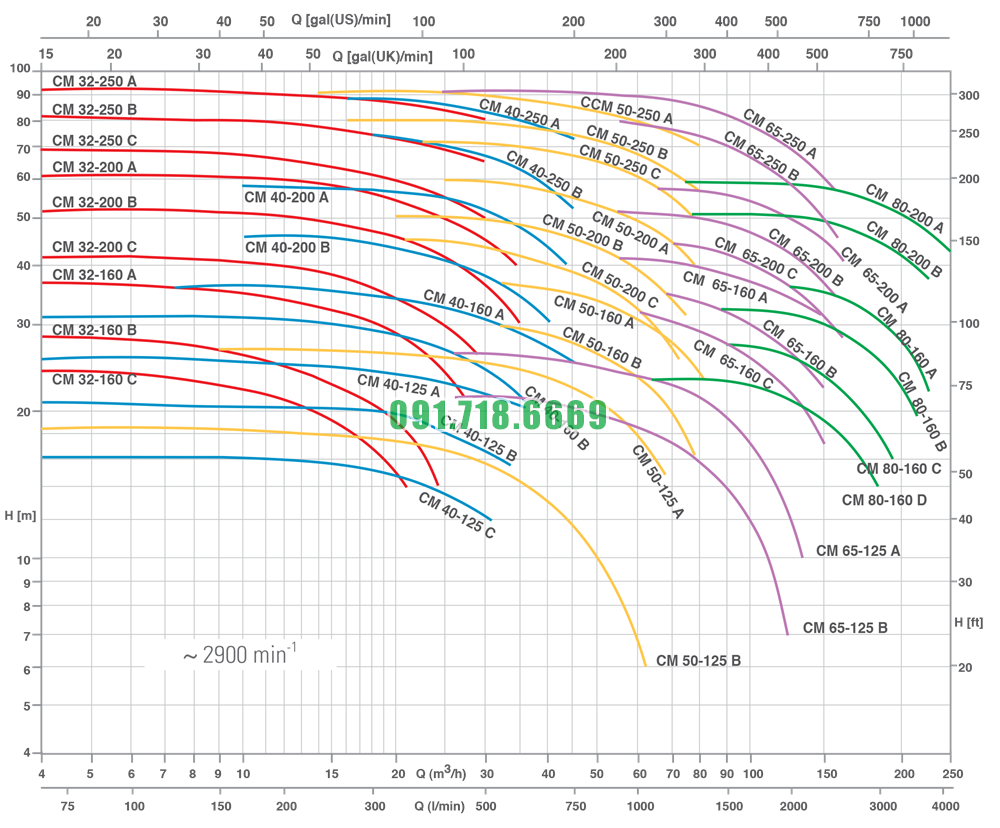

Đường cong hiệu suất máy bơm nước sạch li tâm trục ngang CM65-200B

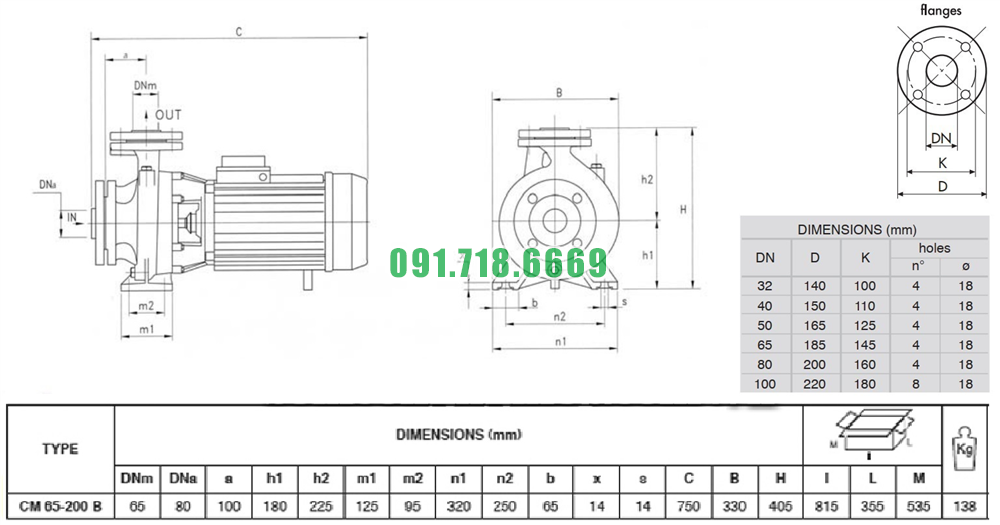

Kích thước máy bơm nước sạch li tâm trục ngang CM65-200B
