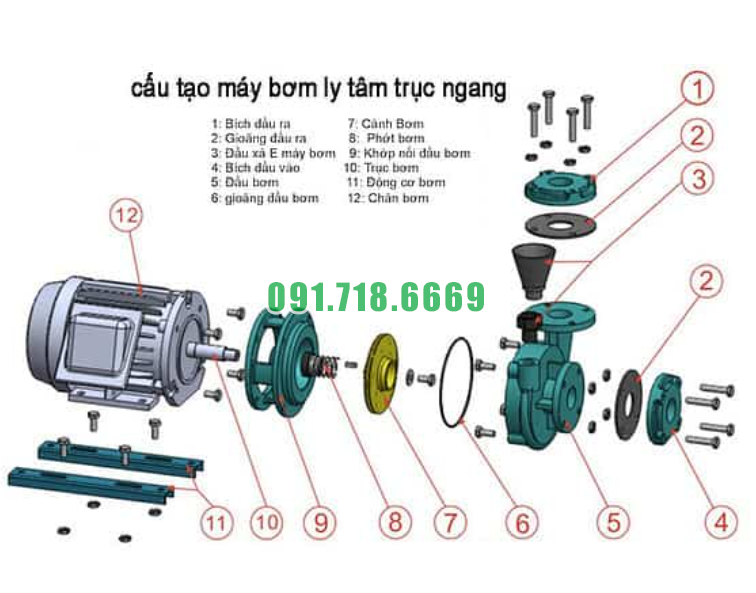

Cấu tạo chính của máy bơm nước sạch li tâm CM65-250B đường thoát 65 mm
Thân Bơm (Casing): Đây là bộ phận bao bọc bên ngoài của máy bơm, thường được làm từ gang hoặc thép không gỉ. Thân bơm có hình dạng đặc biệt, tạo điều kiện cho dòng chảy ly tâm khi máy bơm hoạt động. Nó bảo vệ các bộ phận bên trong và cung cấp một kênh cho nước di chuyển từ cửa hút đến cửa xả.
Bánh Công Tác (Impeller): Đây là trái tim của máy bơm, thường được làm từ thép không gỉ hoặc nhựa chịu lực. Bánh công tác có nhiều cánh quạt được thiết kế để tạo ra lực ly tâm, đẩy nước ra khỏi trung tâm và qua cửa xả.
Trục (Shaft): Là bộ phận kết nối bánh công tác với động cơ, truyền lực quay từ động cơ đến bánh công tác. Trục thường được làm từ thép không gỉ để chống lại sự ăn mòn và đảm bảo độ bền.
Vòng Bi (Bearings): Được sử dụng để hỗ trợ trục, giúp nó quay mượt mà và giảm ma sát. Vòng bi đảm bảo trục quay ổn định và giảm rung động trong quá trình hoạt động.
Hệ Thống Kín Trục (Seal): Bộ phận này giúp ngăn chặn nước từ bên trong máy bơm rò rỉ ra ngoài và bảo vệ trục khỏi sự ăn mòn. Có thể sử dụng seal cơ khí hoặc các loại seal khác tuỳ vào môi trường làm việc của máy bơm.
Cửa Hút và Cửa Xả: Cửa hút là nơi nước được hút vào máy bơm, còn cửa xả là nơi nước được đẩy ra từ máy bơm. Kích thước cửa hút và cửa xả phù hợp với yêu cầu về lưu lượng và áp suất nước của hệ thống.
Động Cơ (Motor): Cung cấp năng lượng cần thiết để máy bơm hoạt động. Động cơ có thể được thiết kế để chạy bằng điện 380v, phù hợp với yêu cầu của các hệ thống cung cấp điện công nghiệp.
Khung Đỡ (Frame): Cung cấp sự ổn định cho máy bơm, giữ cho tất cả các bộ phận ở vị trí chính xác và hỗ trợ trọng lượng của máy bơm.
Hệ Thống Làm Mát (Cooling System): Đối với một số model máy bơm hoạt động trong điều kiện nhiệt độ cao, có thể có thêm hệ thống làm mát để bảo vệ động cơ và các bộ phận khác khỏi quá nhiệt.
Nguyên tắc hoạt động của máy bơm nước sạch li tâm CM65-250B đường thoát 65 mm
Nguyên tắc hoạt động của máy bơm nước sạch li tâm CM65-250B dòng thoát 65 mm được mô tả như sau:
Hút nước: Quá trình hoạt động bắt đầu khi máy bơm được kích hoạt và trục quay bắt đầu quay. Bên trong buồng bơm, có một cánh quạt hoặc cánh cung cấp động lực cho quá trình hút nước vào từ nguồn cung cấp nước, chẳng hạn như giếng khoan, bể chứa hoặc hệ thống cấp nước.
Tạo lực ly tâm: Khi nước vào buồng bơm, cánh quạt quay tạo ra một lực ly tâm mạnh mẽ. Lực ly tâm này đẩy nước từ trục hút ra ngoài và tăng áp suất nước trong hệ thống.
Đẩy nước: Nước được đẩy qua ống thoát có đường kính 65 mm hoặc kích thước tương tự, từ trục đẩy của máy bơm ra bên ngoài hệ thống. Áp suất nước tăng lên do hiệu ứng ly tâm và làm cho nước chảy ra khỏi máy bơm với tốc độ và áp suất mong muốn.
Kiểm soát lưu lượng: Máy bơm nước li tâm CM65-250B thường được thiết kế với các cơ chế kiểm soát lưu lượng như van điều chỉnh hoặc van trở lại để đảm bảo rằng lưu lượng nước đầu ra được điều chỉnh theo yêu cầu cụ thể của hệ thống.
Vận hành liên tục: Quá trình này được lặp đi lặp lại liên tục khi máy bơm hoạt động, đảm bảo cung cấp nước liên tục và ổn định cho hệ thống cấp nước
Thông số kỹ thuật máy bơm nước sạch li tâm CM65-250B đường thoát 65 mm
| Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
| CM65 - 250B | 144 m3 / h | 80 m | 30 kw | 380 v | Dn 80 / 65 mm | Vỏ gang FC200
|

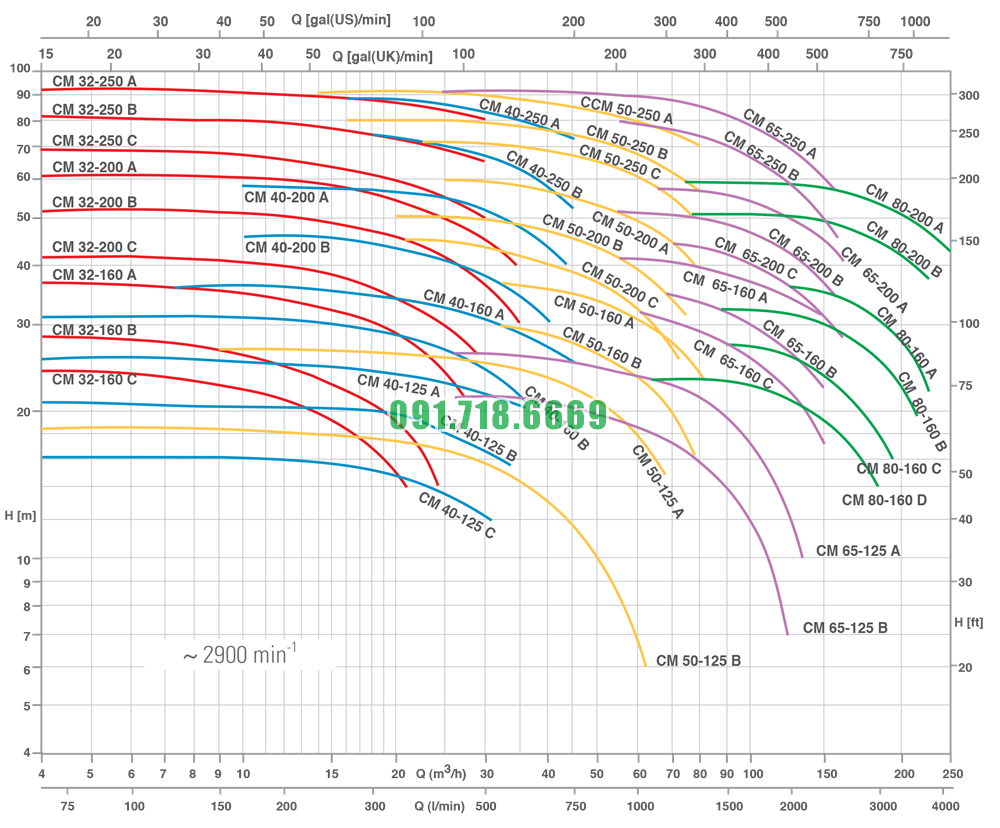

Đường cong hiệu suất máy bơm nước sạch li tâm CM65-250B đường thoát 65 mm

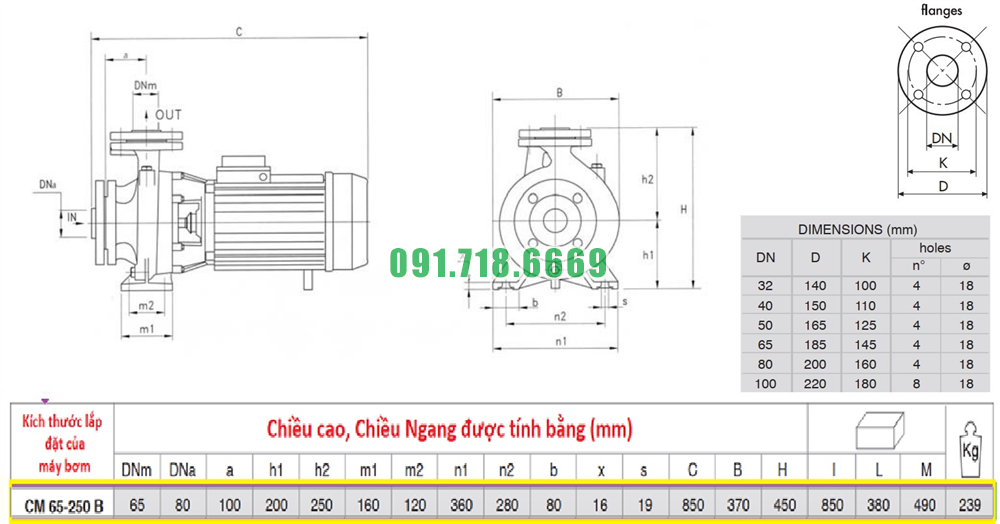

Kích thước máy bơm nước sạch li tâm CM65-250B đường thoát 65 mm
