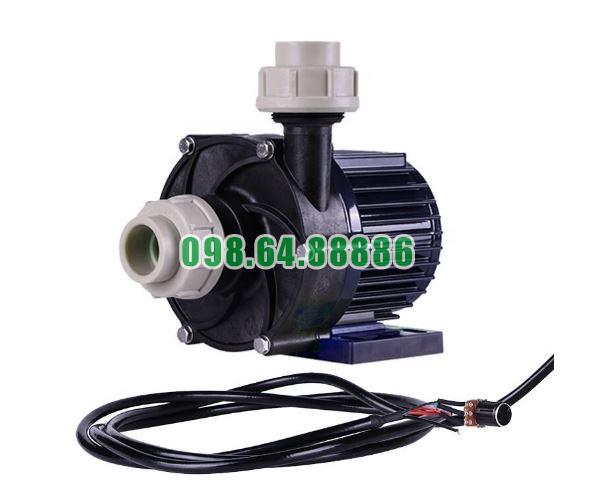

Cấu tạo của bơm từ hóa chất TDM-550PERU-DC48-DC đường kính DN25 đẩy cao 7m
Máy bơm từ hóa chất TDM-550PERU-DC48-DC với đường kính DN25, đẩy cao 7m, hoạt động theo nguyên lý dẫn động từ (Magnetic Drive). Đây là dòng bơm không rò rỉ hóa chất, chống ăn mòn, phù hợp với ngành hóa chất, xử lý nước thải, xi mạ, và hệ thống năng lượng mặt trời.
Dưới đây là cấu tạo chi tiết của máy bơm này.

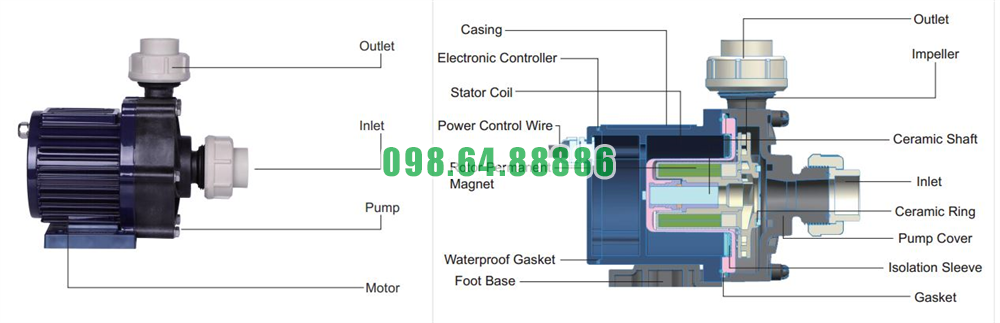

1. Cấu tạo chính của bơm từ hóa chất TDM-550PERU-DC48-DC
Máy bơm có 3 phần chính:
🔹 Cụm đầu bơm – Phần tiếp xúc với hóa chất, đảm bảo chống ăn mòn.
🔹 Hệ thống dẫn động từ – Truyền mô-men xoắn từ động cơ đến cánh bơm mà không cần tiếp xúc cơ khí.
🔹 Động cơ DC48V – Cung cấp năng lượng giúp bơm vận hành ổn định.
1.1. Cụm đầu bơm – Tiếp xúc trực tiếp với hóa chất
Cụm đầu bơm là phần chịu tác động trực tiếp của hóa chất, đảm bảo bơm không bị ăn mòn và vận hành ổn định.
✅ Thân bơm (Pump Casing)
- Vật liệu: PP (Polypropylene) hoặc PVDF (Polyvinylidene Fluoride) – Chống ăn mòn hóa chất mạnh (H₂SO₄, HCl, NaOH, KOH, dung môi hữu cơ).
- Thiết kế kín hoàn toàn, đảm bảo không có rò rỉ hóa chất.
- Kết nối đường ống:
- Đầu hút: DN25 (Ø25mm) / G1
- Đầu xả: DN25 (Ø25mm) / G1
✅ Cánh bơm (Impeller)
- Vật liệu: ETFE (Ethylene Tetrafluoroethylene) hoặc PVDF, chịu được các hóa chất có tính ăn mòn cao.
- Quay nhờ lực hút từ tính, không tiếp xúc cơ khí với động cơ, giúp giảm hao mòn, kéo dài tuổi thọ bơm.
✅ Trục bơm (Pump Shaft)
- Vật liệu: Ceramic hoặc Inox 316L, chịu được mài mòn khi bơm hóa chất có tính oxi hóa mạnh.
- Không bị rỉ sét, giúp bơm hoạt động bền bỉ trong thời gian dài.
✅ Vòng bi (Bearings) và phớt từ (Magnetic Seal)
- Không có phớt cơ khí, sử dụng vòng bi ceramic chịu hóa chất.
- Hạn chế ma sát, giảm nhiệt độ vận hành, tăng độ bền bơm.
1.2. Hệ thống dẫn động từ (Magnetic Drive System)
Bơm sử dụng công nghệ dẫn động từ, giúp truyền lực quay mà không cần tiếp xúc cơ khí giữa trục và cánh bơm.
✅ Nam châm ngoài (Outer Magnet)
- Gắn trực tiếp với động cơ, tạo lực từ để kéo nam châm trong quay.
- Làm bằng nam châm vĩnh cửu Neodymium (NdFeB), đảm bảo lực từ mạnh, không bị mất từ theo thời gian.
✅ Nam châm trong (Inner Magnet)
- Gắn với cánh bơm, quay theo nam châm ngoài để bơm chất lỏng.
- Không có tiếp xúc cơ khí với động cơ, giúp loại bỏ hoàn toàn nguy cơ rò rỉ hóa chất.
🔹 Lợi ích của hệ thống dẫn động từ:
✔ Không rò rỉ hóa chất, đảm bảo an toàn tuyệt đối.
✔ Không cần phớt cơ khí, giảm hao mòn, ít phải bảo trì.
✔ Tăng tuổi thọ bơm, giảm nguy cơ hỏng hóc do rò rỉ.
1.3. Động cơ DC48V – Công suất 127W, vận hành ổn định
Máy bơm sử dụng động cơ DC48V, giúp tiết kiệm điện, an toàn hơn so với bơm AC220V.
✅ Loại động cơ: Không chổi than (BLDC – Brushless DC Motor)
- Giúp bơm vận hành êm ái, ít rung lắc, giảm ma sát.
- Không phát tia lửa điện, an toàn trong môi trường hóa chất dễ cháy nổ.
Khi nào cần sử dụng bơm từ hóa chất TDM-550PERU-DC48-DC đường kính DN25 đẩy cao 7m
Bơm từ hóa chất TDM-550PERU-DC48-DC với đường kính DN25 và khả năng đẩy cao 7m được thiết kế đặc biệt để vận chuyển các loại hóa chất và chất lỏng có tính ăn mòn cao một cách an toàn và hiệu quả. Bạn nên sử dụng loại bơm này trong các trường hợp sau:
1. Vận chuyển hóa chất ăn mòn:
- Axit và bazơ mạnh: Bơm được sử dụng để chuyển các dung dịch axit như H₂SO₄, HCl hoặc các dung dịch kiềm mạnh như NaOH, KOH trong quá trình sản xuất và xử lý hóa chất.
- Dung môi hữu cơ: Thích hợp cho việc bơm các dung môi có tính ăn mòn hoặc dễ bay hơi, đảm bảo an toàn và ngăn ngừa rò rỉ.
2. Yêu cầu an toàn cao:
- Ngăn ngừa rò rỉ: Với thiết kế dẫn động từ, bơm loại bỏ trục nối trực tiếp, giảm nguy cơ rò rỉ hóa chất, đặc biệt quan trọng khi xử lý các chất độc hại hoặc dễ cháy nổ.
- Môi trường làm việc khắc nghiệt: Phù hợp trong các môi trường có yêu cầu nghiêm ngặt về an toàn và vệ sinh, như trong ngành dược phẩm, thực phẩm và đồ uống.
3. Khi cần hiệu suất ổn định với áp suất và lưu lượng cụ thể:
- Đẩy cao lên đến 7m: Đáp ứng nhu cầu vận chuyển chất lỏng đến các vị trí cao hơn trong hệ thống.
- Lưu lượng ổn định: Đảm bảo cung cấp lưu lượng chất lỏng đều đặn, phù hợp cho các quy trình sản xuất liên tục.
4. Ứng dụng trong các ngành công nghiệp:
- Xử lý nước và nước thải: Bơm các hóa chất xử lý, điều chỉnh pH và khử trùng trong hệ thống xử lý nước.
- Công nghiệp mạ và xử lý bề mặt: Chuyển các dung dịch mạ, axit tẩy rửa và các hóa chất khác trong quá trình xử lý bề mặt kim loại.
- Nông nghiệp: Phun các dung dịch phân bón, thuốc bảo vệ thực vật và các chế phẩm sinh học.
Việc lựa chọn bơm từ hóa chất TDM-550PERU-DC48-DC với đường kính DN25 và khả năng đẩy cao 7m sẽ đảm bảo hiệu quả và an toàn trong các ứng dụng yêu cầu vận chuyển hóa chất ăn mòn, độc hại hoặc trong môi trường đòi hỏi tiêu chuẩn an toàn cao

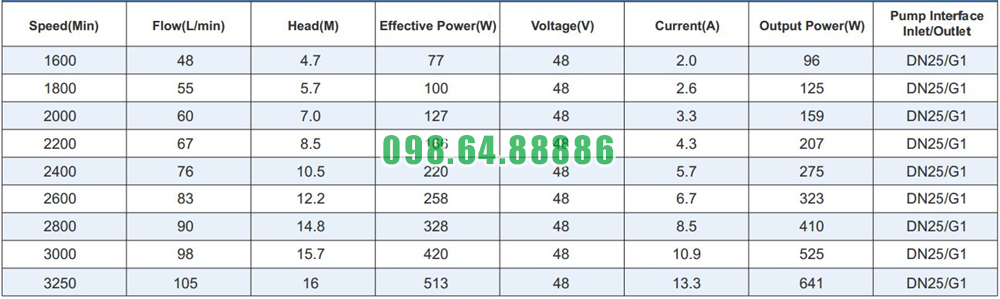

Bảng thông số kỹ thuật bơm từ hóa chất TDM-550PERU-DC48-DC đường kính DN25 đẩy cao 7m

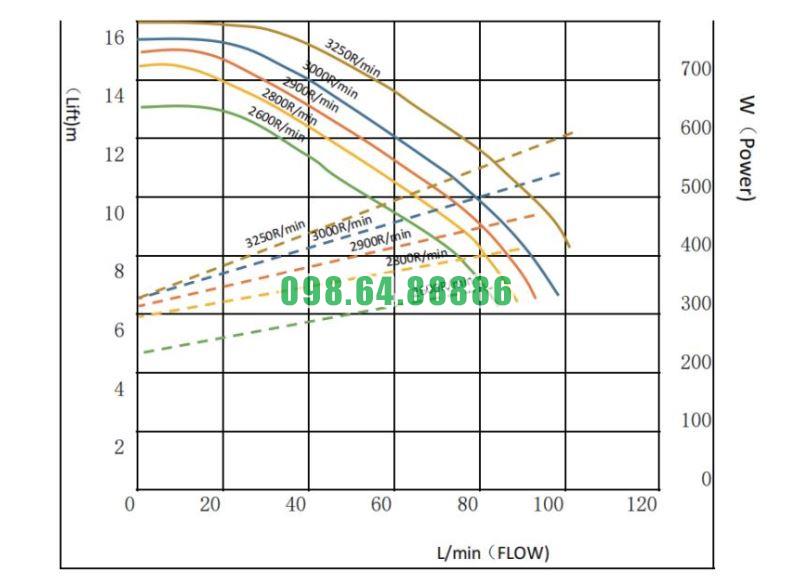

Đường cong hiệu suất bơm từ hóa chất TDM-550PERU-DC48-DC đường kính DN25 đẩy cao 7m

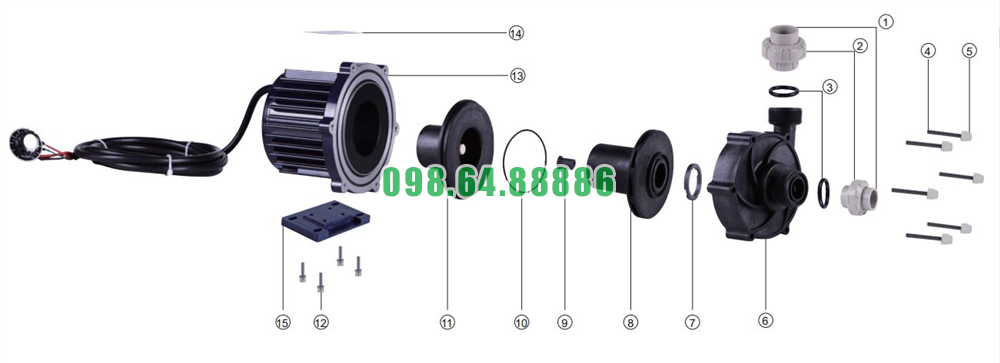

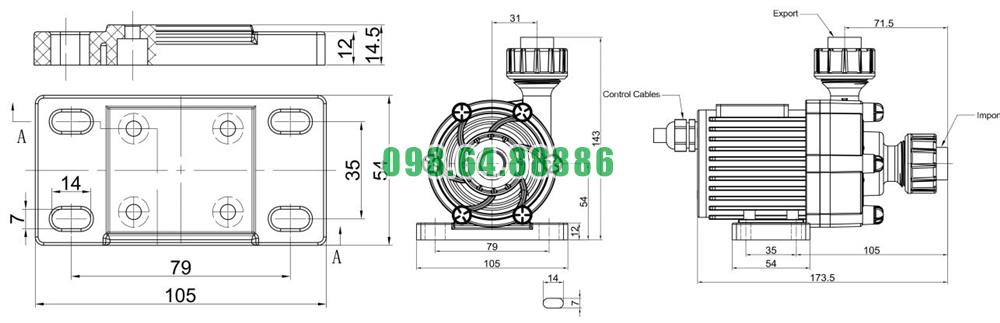

Cấu tạo và kích thước bản vẽ bơm từ hóa chất TDM-550PERU-DC48-DC đường kính DN25 đẩy cao 7m
