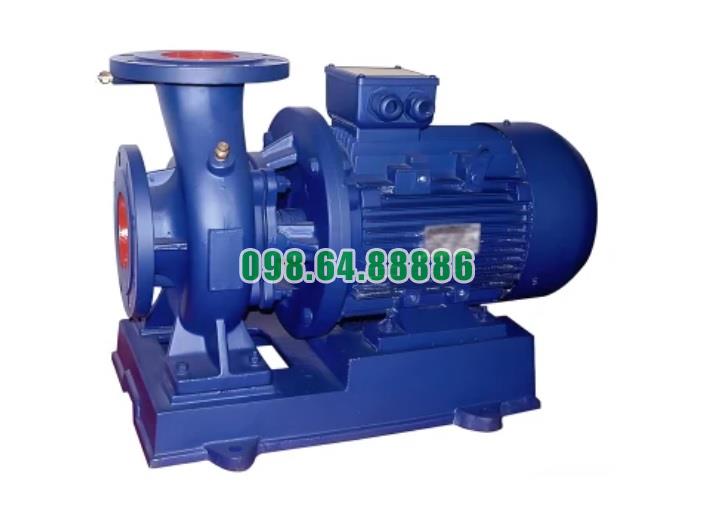

Bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m

Tải báo giá
• Mã SP
: SLW80-ISW80-350
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 35 - 60 m3/h hoặc 9.72 - 16.7 L/s, đẩy cao từ 140 - 156m, năng xuất 52 - 54%, động cơ 55 kw, tốc độ quay 2900 r/min, độ hút sâu 3 m, khối lượng 557 kg
Đang xử lý...


Thông tin sản phẩm

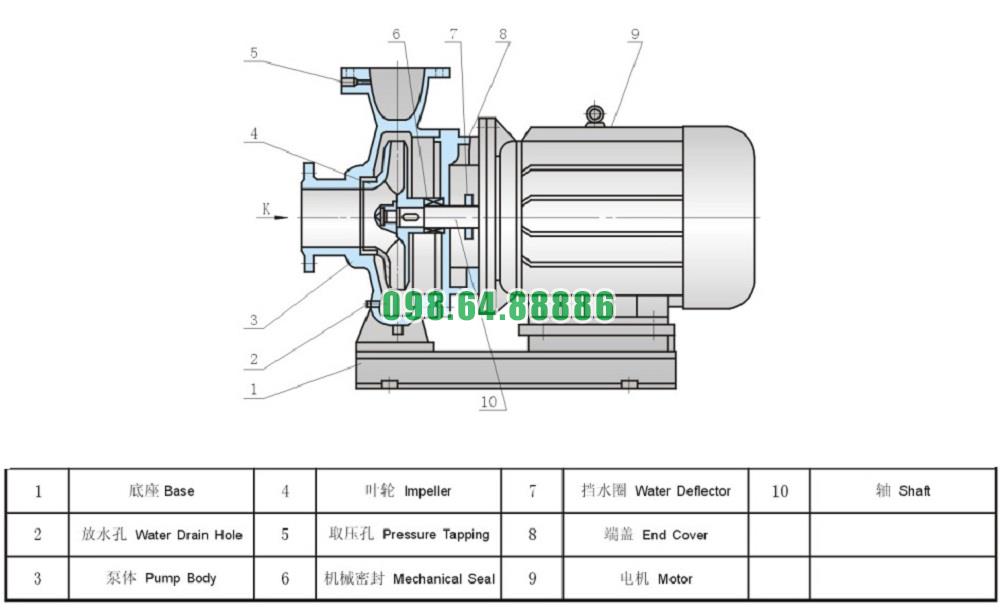

Bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m cấu tạo gồm những gì?

Bơm nước nằm ngang SLW80-ISW80-350 có khả năng đẩy cao từ 140m đến 156m, được cấu tạo từ các bộ phận chính như sau:

1. Thân bơm (Pump Casing)

Thân bơm được làm từ gang đúc hoặc thép không gỉ, chịu áp lực cao và chống ăn mòn tốt. Thân bơm có vai trò bảo vệ các bộ phận bên trong và định hướng dòng chảy của nước. Cấu trúc này đảm bảo bơm có khả năng đẩy nước lên độ cao lớn mà không gây tổn thất áp suất.

2. Cánh bơm (Impeller)

Cánh bơm là bộ phận quan trọng nhất, có nhiệm vụ tạo ra lực ly tâm để đẩy nước từ trục bơm ra ngoài. Cánh bơm được thiết kế với khả năng tạo ra áp lực cao, đảm bảo bơm có thể đẩy nước lên đến độ cao từ 140m đến 156m. Cánh bơm thường được làm từ hợp kim chịu mài mòn và có tuổi thọ cao.

3. Trục bơm (Pump Shaft)

Trục bơm được làm từ thép hợp kim có độ bền cao, giúp truyền động từ động cơ đến cánh bơm. Trục bơm có thiết kế chính xác, đảm bảo cánh bơm quay mượt mà, không gây ma sát hoặc rung lắc khi bơm hoạt động ở tốc độ cao.

4. Vỏ bơm (Pump Housing)

Vỏ bơm là lớp bao bọc bên ngoài, giúp bảo vệ các bộ phận bên trong và đảm bảo bơm hoạt động an toàn. Vỏ bơm được thiết kế để chịu áp lực lớn, đảm bảo độ bền và khả năng chịu đựng trong điều kiện vận hành khắc nghiệt.

5. Phốt cơ khí (Mechanical Seal)

Phốt cơ khí giúp ngăn chặn rò rỉ nước giữa trục bơm và thân bơm. Đây là bộ phận quan trọng giúp duy trì độ kín khít của hệ thống bơm, đảm bảo nước không bị rò rỉ và bơm hoạt động ổn định.

6. Động cơ (Motor)

Động cơ 55 kW là phần cung cấp năng lượng cho bơm hoạt động. Động cơ được thiết kế mạnh mẽ, đảm bảo cung cấp đủ công suất để đẩy nước lên độ cao lớn. Động cơ cũng được tối ưu hóa để hoạt động ổn định và tiết kiệm năng lượng.

7. Đế bơm (Pump Base)

Đế bơm được thiết kế vững chắc để giữ cố định toàn bộ bơm và động cơ. Đế bơm có vai trò quan trọng trong việc giảm thiểu rung động và tiếng ồn trong quá trình vận hành, đảm bảo bơm hoạt động ổn định.

8. Vòng bi (Bearings)

Vòng bi giúp trục bơm quay trơn tru và giảm ma sát trong quá trình vận hành. Vòng bi có độ bền cao, giúp đảm bảo hoạt động liên tục của bơm mà không gây ra hư hỏng.

9. Cổng hút và xả (Suction and Discharge Ports)

Cổng hút và xả được thiết kế để dẫn nước vào và ra khỏi bơm một cách hiệu quả. Kích thước và thiết kế của các cổng này giúp tối ưu hóa luồng chảy và giảm thiểu tổn thất áp suất khi nước được bơm qua hệ thống.

Cấu tạo của bơm nước nằm ngang SLW80-ISW80-350 bao gồm các thành phần chính như thân bơm, cánh bơm, trục bơm, vỏ bơm, phốt cơ khí, động cơ, đế bơm, vòng bi, và cổng hút-xả. Tất cả những bộ phận này phối hợp với nhau để đảm bảo bơm có khả năng đẩy cao từ 140m đến 156m với hiệu suất cao và hoạt động ổn định

Bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m ứng dụng trong ngành công nghiệp hóa chất

Bơm nước nằm ngang SLW80-ISW80-350 với khả năng đẩy cao từ 140m đến 156m là lựa chọn lý tưởng trong ngành công nghiệp hóa chất nhờ khả năng xử lý chất lỏng hiệu quả và đáp ứng yêu cầu khắt khe về áp suất và lưu lượng. Dưới đây là các ứng dụng tiêu biểu của bơm trong ngành công nghiệp này:

1. Vận chuyển hóa chất

  • Ứng dụng chính: Bơm có khả năng vận chuyển các loại hóa chất với áp suất cao, đảm bảo chất lỏng di chuyển qua hệ thống một cách an toàn và hiệu quả, ngay cả khi ở khoảng cách xa hoặc cần đẩy lên cao.
  • Xử lý dung dịch hóa chất: Bơm phù hợp cho việc vận chuyển các dung dịch hóa chất, bao gồm axit, bazơ, dung môi, và các hợp chất hữu cơ khác trong quá trình sản xuất.

2. Hệ thống tuần hoàn hóa chất

  • Tuần hoàn trong các quá trình công nghiệp: Bơm có thể được sử dụng để tuần hoàn các loại hóa chất trong quá trình sản xuất, xử lý, hoặc phản ứng hóa học. Điều này đặc biệt quan trọng trong các hệ thống phản ứng khép kín cần đảm bảo áp suất ổn định.
  • Hệ thống tuần hoàn làm mát: Bơm có thể vận chuyển nước hoặc dung dịch làm mát trong các hệ thống sản xuất hóa chất, nơi nhiệt độ cao cần được kiểm soát nghiêm ngặt.

3. Xử lý chất lỏng ăn mòn

  • Xử lý dung dịch ăn mòn nhẹ: Bơm có thể làm từ các vật liệu chống ăn mòn, như thép không gỉ hoặc các hợp kim đặc biệt, giúp nó chịu được các dung dịch ăn mòn nhẹ thường gặp trong ngành hóa chất.
  • Bơm hóa chất an toàn: Thiết kế bền vững và khả năng chống rò rỉ giúp đảm bảo an toàn trong việc vận chuyển các hóa chất nguy hiểm, giảm nguy cơ tai nạn và hư hỏng.

4. Cung cấp hóa chất trong quy trình sản xuất

  • Vận chuyển nguyên liệu hóa chất: Bơm có thể sử dụng để cung cấp nguyên liệu đầu vào như axit hoặc các hợp chất hữu cơ cho các quy trình sản xuất lớn trong nhà máy hóa chất, đảm bảo dòng chảy liên tục và ổn định.
  • Điều chỉnh lưu lượng: Với khả năng điều chỉnh áp suất và lưu lượng, bơm đảm bảo cung cấp hóa chất đúng theo yêu cầu kỹ thuật của từng giai đoạn sản xuất, giảm thiểu hao hụt và tối ưu hóa quá trình.

5. Hệ thống xử lý nước thải hóa chất

  • Vận chuyển nước thải: Bơm SLW80-ISW80-350 cũng có thể tham gia vào hệ thống xử lý nước thải hóa chất, giúp vận chuyển nước thải đã qua xử lý hoặc nước thải công nghiệp chứa các hợp chất hóa học cần được xử lý tiếp tục.
  • Xử lý dung dịch hóa chất thải: Bơm có thể bơm các dung dịch hóa chất đã qua sử dụng hoặc các dung dịch cần được trung hòa trước khi xả ra môi trường.

6. Ứng dụng trong sản xuất phân bón và hóa chất nông nghiệp

  • Vận chuyển nguyên liệu sản xuất phân bón: Bơm có thể được sử dụng trong quá trình sản xuất phân bón hóa học, giúp vận chuyển các nguyên liệu như amoniac, axit sulfuric, hoặc các hợp chất khác trong quy trình sản xuất.
  • Phân phối chất lỏng hóa học: Bơm còn được dùng để phân phối các dung dịch hóa chất phục vụ cho ngành nông nghiệp, bao gồm thuốc trừ sâu và các loại hóa chất bảo vệ thực vật.

7. Xử lý nhiệt độ cao và áp suất lớn

  • Bơm các dung dịch ở nhiệt độ cao: Một số quy trình hóa học yêu cầu vận chuyển chất lỏng ở nhiệt độ cao, và bơm SLW80-ISW80-350 có khả năng chịu được điều kiện này nếu được trang bị đúng loại vật liệu và thiết kế chống nhiệt.
  • Ứng dụng trong các hệ thống áp suất cao: Khả năng đẩy cao đến 156m giúp bơm đáp ứng được nhu cầu vận chuyển chất lỏng trong các hệ thống sản xuất hóa chất với áp suất cao, thường xuyên gặp trong các quá trình tinh chế hóa học hoặc lọc chất.

8. Tích hợp trong dây chuyền sản xuất khép kín

  • Vận chuyển tự động: Bơm có thể tích hợp vào các dây chuyền sản xuất khép kín, nơi các hóa chất và dung dịch được vận chuyển liên tục giữa các giai đoạn sản xuất mà không cần can thiệp thủ công.
  • Kiểm soát lưu lượng chính xác: Bơm cung cấp lưu lượng chính xác, giúp đảm bảo hiệu quả tối ưu trong sản xuất hóa chất với số lượng lớn.

Nhờ vào khả năng đẩy cao, bơm SLW80-ISW80-350 là giải pháp tối ưu cho nhiều ứng dụng trong ngành công nghiệp hóa chất, từ vận chuyển chất lỏng, tuần hoàn hóa chất, đến xử lý nước thải và dung dịch ăn mòn

Điều kiện làm việc bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

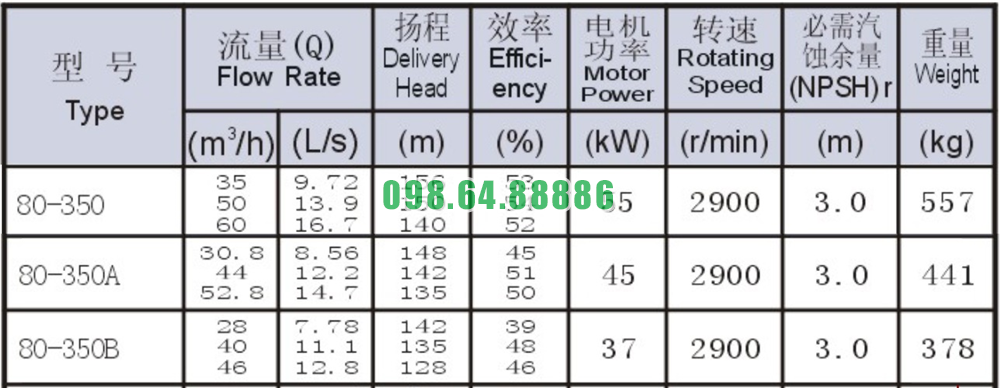

Bảng thông số kỹ thuật bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m

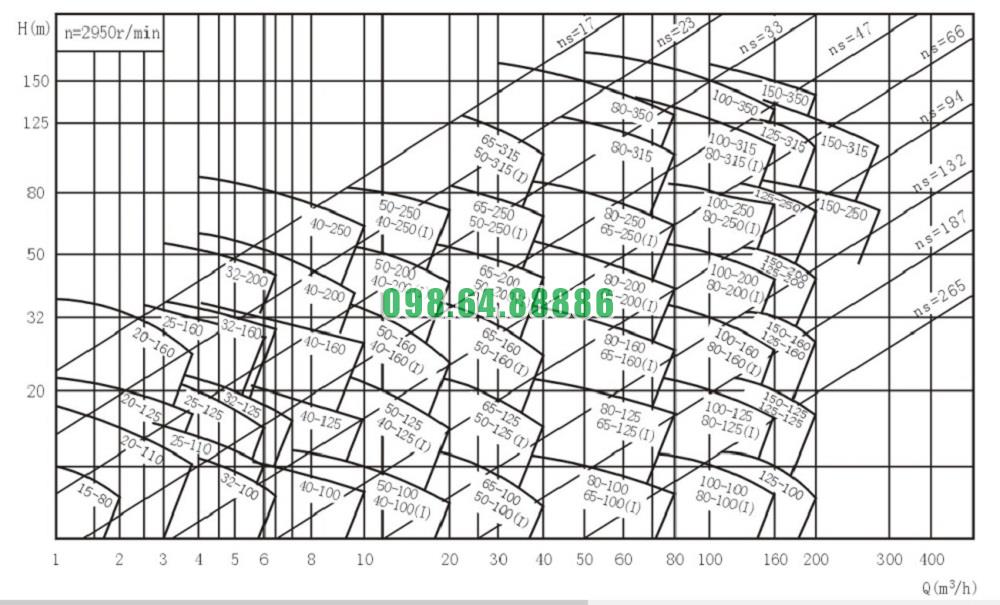

Đường cong hiệu suất bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m

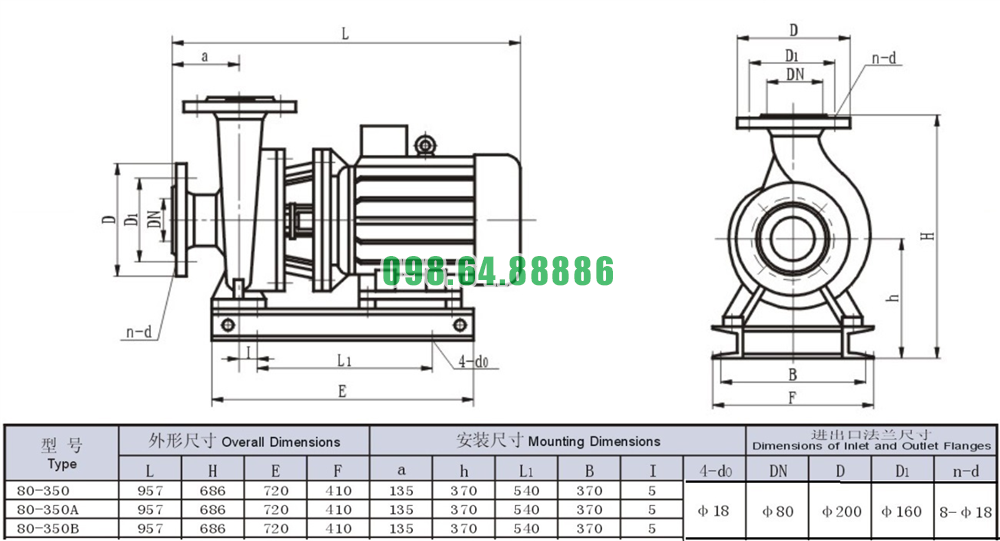

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW80-ISW80-350 đẩy cao từ 140m- 156m
