Trang chủ » BƠM LI TÂM» Bơm li tâm trục ngang

Bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m

Tải báo giá
• Mã SP
: SLW-ISW40-200-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 48 - 51.2m, năng xuất 38 - 46%, động cơ 5.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 87 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên lý hoạt động của bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m

Bơm nước nằm ngang SLW-ISW40-200-I là một loại bơm ly tâm với khả năng đẩy cao từ 48m đến 51.2m. Dưới đây là nguyên lý hoạt động của bơm này:

Nguyên Lý Hoạt Động Của Bơm Ly Tâm

  1. Cấu Tạo Cơ Bản:

    • Cánh Quạt (Impeller): Cánh quạt là phần chính của bơm, chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học của chất lỏng. Cánh quạt quay với tốc độ cao, tạo ra lực ly tâm.
    • Thân Bơm (Pump Casing): Thân bơm chứa cánh quạt và hướng dòng chảy của chất lỏng từ cánh quạt đến đường ống xả.
    • Trục (Shaft): Trục nối động cơ với cánh quạt, truyền động cơ từ động cơ đến cánh quạt.
    • Bạc Đạn (Bearings): Bạc đạn giữ trục quay ổn định và giảm ma sát.
    • Phớt Chặn (Mechanical Seal): Phớt chặn ngăn chặn sự rò rỉ của chất lỏng ra ngoài bơm.
  2. Quá Trình Hoạt Động:

    • Hút Chất Lỏng: Khi bơm hoạt động, cánh quạt quay nhanh chóng, tạo ra một vùng áp suất thấp tại trung tâm cánh quạt. Sự chênh lệch áp suất này khiến chất lỏng được hút vào bơm qua cổng hút.
    • Chuyển Đổi Năng Lượng: Chất lỏng được hút vào bơm và di chuyển đến cánh quạt. Tại đây, cánh quạt quay với tốc độ cao, tạo ra lực ly tâm khiến chất lỏng di chuyển ra phía ngoài cánh quạt với tốc độ cao.
    • Tăng Áp Suất: Khi chất lỏng di chuyển ra khỏi cánh quạt, áp suất của nó tăng lên. Áp suất cao này giúp chất lỏng được đẩy ra khỏi bơm qua cổng xả.
    • Lưu Chuyển Chất Lỏng: Chất lỏng được đẩy ra khỏi bơm với một áp suất cao và lưu lượng lớn, đáp ứng yêu cầu của hệ thống cung cấp nước.
  3. Hiệu Suất và Đặc Tính Kỹ Thuật:

    • Đẩy Cao (Head): Bơm SLW-ISW40-200-I có khả năng đẩy cao từ 48m đến 51.2m, nghĩa là nó có thể tạo ra áp suất đủ để nâng chất lỏng lên độ cao này.
    • Động Cơ: Bơm này thường đi kèm với động cơ có công suất phù hợp để cung cấp năng lượng cần thiết cho cánh quạt hoạt động hiệu quả.

Bơm SLW-ISW40-200-I thường được sử dụng trong các ứng dụng yêu cầu đẩy nước lên cao, chẳng hạn như hệ thống cấp nước cho các tòa nhà cao tầng, hệ thống cấp nước công nghiệp, hoặc trong các hệ thống phòng cháy chữa cháy.



Quy trình bảo trì bảo dưỡng bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m

Quy trình bảo trì và bảo dưỡng bơm nước nằm ngang SLW-ISW40-200-I, với khả năng đẩy cao từ 48m đến 51.2m, bao gồm các bước chính sau:

1. Kiểm Tra Định Kỳ

  • Kiểm Tra Mức Dầu Bôi Trơn: Đảm bảo mức dầu bôi trơn trong hộp số đạt yêu cầu. Thay dầu nếu cần thiết theo định kỳ hoặc khi dầu bị ô nhiễm.
  • Kiểm Tra Kết Nối Điện: Đảm bảo tất cả các kết nối điện đều an toàn và không có dấu hiệu của sự ăn mòn hay hư hỏng.
  • Kiểm Tra Áp Suất và Lưu Lượng: Đo áp suất và lưu lượng để đảm bảo bơm hoạt động trong các thông số kỹ thuật yêu cầu.

2. Bảo Dưỡng Các Thành Phần Chính

  • Động Cơ:
    • Kiểm tra và làm sạch quạt tản nhiệt của động cơ.
    • Đảm bảo động cơ không bị quá nhiệt và hoạt động hiệu quả.
  • Bộ Phận Cánh Quạt:
    • Kiểm tra cánh quạt để đảm bảo không bị hỏng hoặc mòn. Thay thế nếu cần.
    • Làm sạch cánh quạt để loại bỏ bụi bẩn hoặc cặn bã.
  • Vỏ Bơm và Cửa Xả:
    • Kiểm tra vỏ bơm và cửa xả để phát hiện sự rò rỉ hoặc dấu hiệu hư hỏng. Sửa chữa hoặc thay thế nếu cần.
  • Bộ Phận Cơ Khí:
    • Kiểm tra cơ cấu cơ khí (như trục bơm và ổ bi) để phát hiện dấu hiệu mài mòn hoặc hư hỏng. Bôi trơn các bộ phận cơ khí theo hướng dẫn.

3. Kiểm Tra và Thay Thế Phớt và Gioăng

  • Phớt Cơ Khí: Kiểm tra và thay thế phớt cơ khí nếu có dấu hiệu rò rỉ hoặc hư hỏng. Điều này quan trọng để đảm bảo không có sự rò rỉ chất lỏng ra ngoài.
  • Gioăng: Kiểm tra và thay thế gioăng nếu chúng bị mòn hoặc hỏng để duy trì hiệu suất hoạt động của bơm.

4. Xử Lý Vấn Đề Khi Gặp Sự Cố

  • Rò Rỉ: Xác định nguyên nhân rò rỉ và sửa chữa kịp thời. Có thể là do phớt bị hỏng hoặc lắp đặt không đúng cách.
  • Tiếng Ồn: Nếu bơm phát ra tiếng ồn bất thường, kiểm tra các bộ phận như ổ bi và cánh quạt để xác định và khắc phục nguyên nhân.
  • Hiệu Suất Giảm: Nếu bơm hoạt động không đạt hiệu suất như mong đợi, kiểm tra tắc nghẽn, mài mòn cánh quạt, và các vấn đề liên quan đến áp suất.

5. Lên Kế Hoạch Bảo Dưỡng Định Kỳ

  • Lịch Bảo Dưỡng: Tạo một lịch bảo dưỡng định kỳ để thực hiện các kiểm tra và bảo dưỡng theo thời gian quy định của nhà sản xuất. Điều này giúp kéo dài tuổi thọ của bơm và duy trì hiệu suất hoạt động.

6. Ghi Chép và Báo Cáo

  • Ghi Chép: Ghi chép tất cả các hoạt động bảo trì và sửa chữa, bao gồm ngày thực hiện, các vấn đề phát hiện, và các hành động đã thực hiện.
  • Báo Cáo: Cung cấp báo cáo định kỳ về tình trạng của bơm cho các bên liên quan để theo dõi và quản lý bảo trì hiệu quả.

Bằng cách thực hiện quy trình bảo trì và bảo dưỡng này, bạn có thể đảm bảo rằng bơm nước SLW-ISW40-200-I hoạt động hiệu quả và có tuổi thọ lâu dài.

Điều kiện làm việc bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m

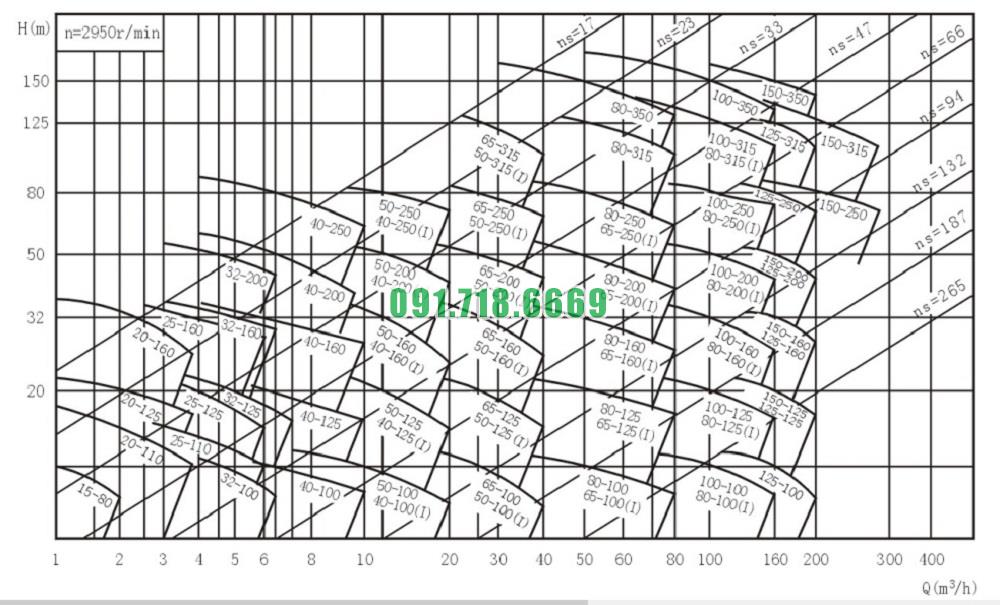

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m

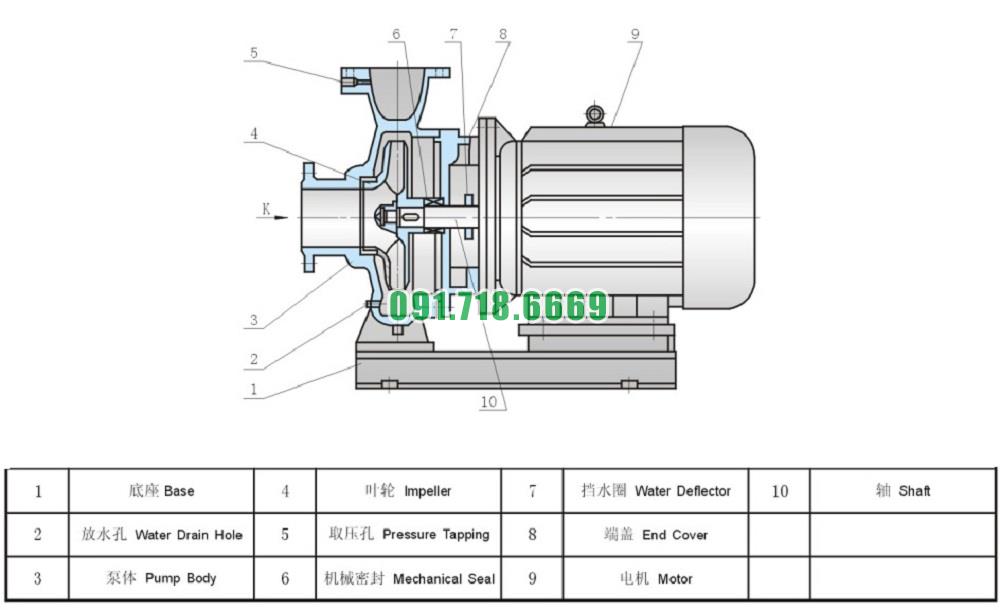

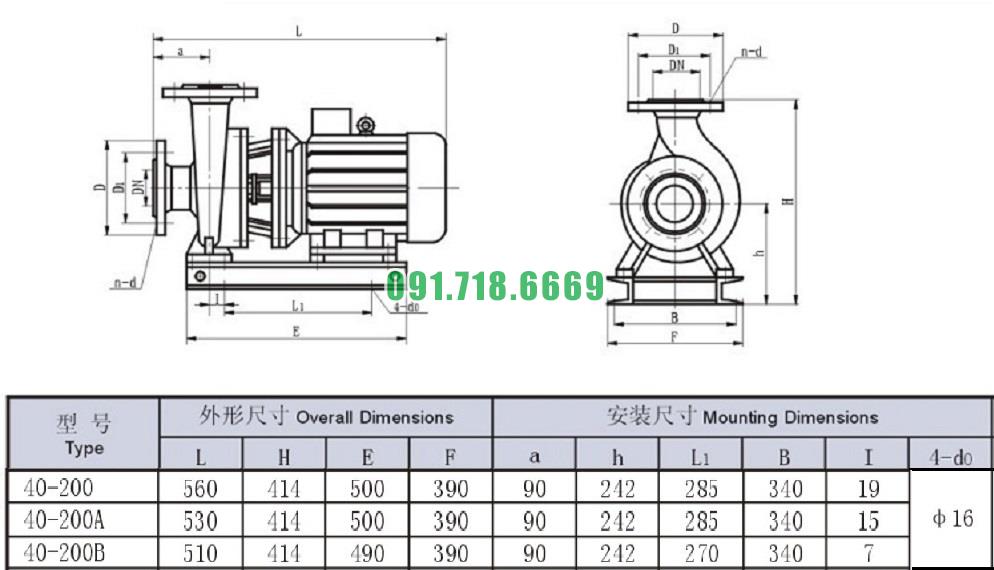

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW40-200-I đẩy cao từ 48m- 51.2m
