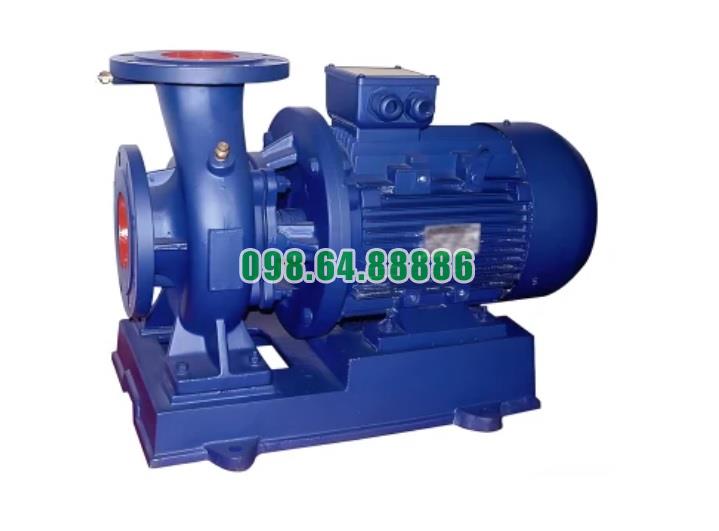

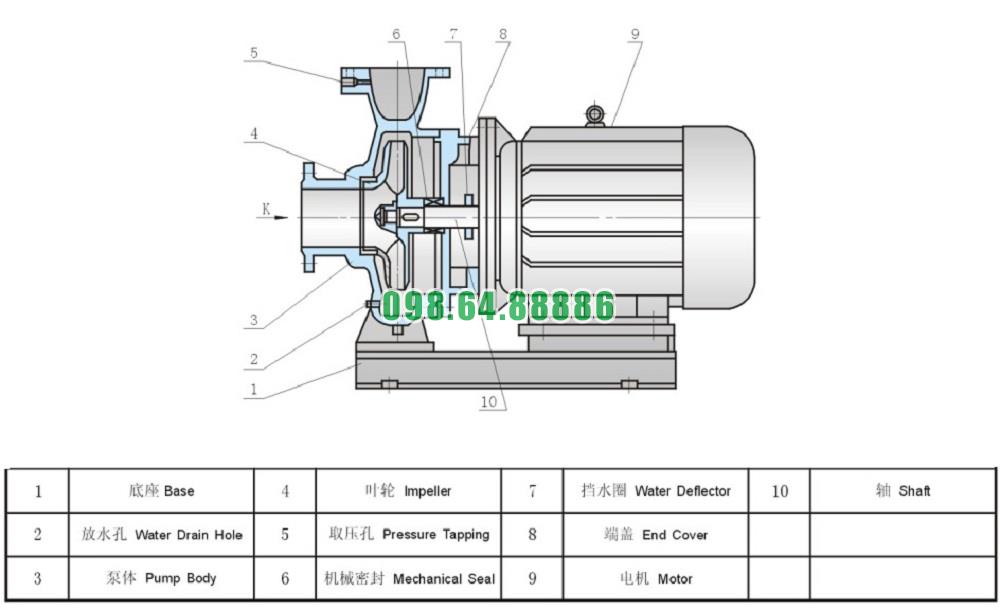

Cấu tạo bơm nước li tâm trục ngang SLW80-ISW80-200-I động cơ 11 kw lưu lượng max 130 m3/h
Bơm nước ly tâm trục ngang SLW80-ISW80-200-I với động cơ 11 kW và lưu lượng tối đa 130 m³/h có cấu tạo đặc biệt giúp nó hoạt động hiệu quả trong nhiều ứng dụng công nghiệp và dân dụng. Dưới đây là các thành phần cấu tạo chính của bơm này:
1. Thân bơm (Pump Casing)
- Thân bơm được làm từ các vật liệu chất lượng cao như gang đúc hoặc thép không gỉ, giúp tăng khả năng chịu lực và chống ăn mòn trong quá trình bơm nước. Vật liệu này đảm bảo bơm có thể hoạt động ổn định trong nhiều môi trường khác nhau, kể cả khi xử lý các loại nước có chứa hóa chất nhẹ hoặc các dung dịch có tính ăn mòn.
- Cấu trúc thân bơm dạng volute (buồng xoắn ốc) giúp chuyển đổi vận tốc của nước thành áp suất một cách hiệu quả, đảm bảo lưu lượng nước lớn mà không làm giảm áp suất.
2. Cánh bơm (Impeller)
- Cánh bơm là bộ phận quan trọng nhất trong quá trình tạo lực ly tâm để bơm nước. Cánh bơm của model SLW80-ISW80-200-I thường được làm từ thép không gỉ hoặc hợp kim có độ bền cao, chống mài mòn tốt.
- Cánh bơm được thiết kế với hình dạng xoắn hoặc cánh cong, giúp tối ưu hóa dòng chảy của nước từ cửa hút đến cửa xả, tạo ra lực ly tâm mạnh mẽ để đẩy nước đi xa và nhanh.
3. Trục bơm (Pump Shaft)
- Trục bơm là bộ phận kết nối động cơ với cánh bơm, truyền động lực từ động cơ đến cánh bơm để tạo ra chuyển động quay. Trục bơm được làm từ thép không gỉ hoặc hợp kim có độ cứng cao, đảm bảo chịu lực tốt và bền bỉ trong quá trình hoạt động liên tục.
- Trục bơm được gia công với độ chính xác cao để giảm ma sát, tăng hiệu suất truyền động, và giúp bơm hoạt động ổn định mà không bị rung lắc.
4. Phớt cơ khí (Mechanical Seal)
- Phớt cơ khí đóng vai trò rất quan trọng trong việc ngăn chặn sự rò rỉ của chất lỏng từ trục bơm. Nó thường được làm từ các vật liệu chống mài mòn cao như gốm, carbon hoặc silicon carbide, giúp bảo vệ trục bơm và các bộ phận bên trong khỏi hư hại do rò rỉ nước.
- Phớt cơ khí của bơm SLW80-ISW80-200-I được thiết kế để duy trì độ kín cao và hoạt động ổn định ngay cả trong điều kiện áp suất lớn.
5. Buồng volute (Volute Chamber)
- Buồng volute là nơi tiếp nhận nước từ cánh bơm, được thiết kế theo dạng xoắn ốc để giảm vận tốc của nước và chuyển đổi năng lượng vận tốc thành áp suất. Thiết kế này giúp tạo ra áp lực lớn để đẩy nước đi xa hơn qua cửa xả.
- Buồng volute có kích thước vừa phải, giúp duy trì áp lực nước ổn định và giảm thiểu tổn thất áp suất trong quá trình vận hành.
6. Động cơ (Motor)
- Động cơ 11 kW là bộ phận cung cấp năng lượng cho toàn bộ quá trình hoạt động của bơm. Động cơ này mạnh mẽ, đảm bảo đủ lực để quay cánh bơm và đẩy nước với lưu lượng tối đa 130 m³/h. Động cơ được thiết kế để hoạt động ổn định, tiết kiệm năng lượng và chịu được môi trường công nghiệp khắc nghiệt.
- Động cơ này cũng có khả năng vận hành liên tục trong thời gian dài mà không bị quá nhiệt, nhờ vào hệ thống làm mát hiệu quả.
7. Cửa hút và cửa xả (Suction and Discharge Ports)
- Cửa hút của bơm nằm ngang, được thiết kế để dễ dàng kết nối với hệ thống ống dẫn nước vào. Cửa hút rộng rãi giúp tối ưu hóa lượng nước vào bơm mà không gây trở ngại cho dòng chảy.
- Cửa xả hướng thẳng đứng, giúp đẩy nước ra ngoài với áp suất cao và lưu lượng lớn. Thiết kế này giúp dễ dàng kết nối với hệ thống ống dẫn nước xả và tăng hiệu quả đẩy nước lên cao.
8. Vòng bi (Bearings)
- Vòng bi là bộ phận giúp trục bơm quay trơn tru, giảm ma sát giữa trục và thân bơm. Vòng bi chất lượng cao được bôi trơn tốt, giúp kéo dài tuổi thọ của bơm và giảm tiếng ồn cũng như rung động trong quá trình vận hành.
- Vòng bi của bơm SLW80-ISW80-200-I có khả năng chịu tải lớn, đảm bảo hoạt động bền bỉ ngay cả trong các điều kiện vận hành khắc nghiệt.
9. Bệ đỡ (Pump Base)
- Bệ đỡ của bơm được làm từ thép hoặc gang, giúp giữ cho bơm ổn định trong quá trình vận hành. Bệ đỡ này giúp giảm thiểu rung động và tiếng ồn khi bơm hoạt động ở tốc độ cao.
- Bệ đỡ của bơm cũng giúp dễ dàng lắp đặt và cố định bơm tại chỗ trong các hệ thống cấp nước lớn.
10. Hệ thống làm mát
- Bơm SLW80-ISW80-200-I được trang bị hệ thống làm mát động cơ, giúp giảm nhiệt độ trong quá trình vận hành liên tục. Hệ thống làm mát này đảm bảo rằng động cơ và các bộ phận bên trong bơm không bị quá nhiệt, từ đó tăng tuổi thọ và hiệu suất của bơm.
Bơm nước ly tâm trục ngang SLW80-ISW80-200-I với động cơ 11 kW và lưu lượng tối đa 130 m³/h có cấu tạo chắc chắn với các thành phần chính như thân bơm, cánh bơm, trục bơm, phớt cơ khí, và buồng volute được thiết kế để đảm bảo hiệu suất cao và độ bền bỉ. Thiết kế động cơ mạnh mẽ, khả năng vận hành liên tục, và các tính năng giảm thiểu tiếng ồn, rung động giúp bơm hoạt động hiệu quả trong nhiều môi trường khác nhau
Ứng dụng của bơm nước li tâm trục ngang SLW80-ISW80-200-I động cơ 11 kw lưu lượng max 130 m3/h
Máy bơm nước ly tâm trục ngang SLW80-ISW80-200-I với động cơ 11 kW và lưu lượng tối đa 130 m³/h có nhiều ứng dụng trong các ngành công nghiệp và dân dụng nhờ vào khả năng bơm nước mạnh mẽ, ổn định và hiệu suất cao. Dưới đây là các ứng dụng phổ biến của loại máy bơm này:
1. Cấp nước cho tòa nhà cao tầng và hệ thống xây dựng
- Cung cấp nước cho các tòa nhà cao tầng: Máy bơm SLW80-ISW80-200-I với khả năng đẩy cao mạnh mẽ và lưu lượng lớn, rất phù hợp cho việc cung cấp nước sinh hoạt cho các tòa nhà, chung cư và khu đô thị. Nó giúp đảm bảo nước được cung cấp liên tục và ổn định cho các khu vực sinh sống hoặc văn phòng ở trên cao.
- Hệ thống phòng cháy chữa cháy: Trong các công trình xây dựng, hệ thống phòng cháy chữa cháy luôn cần một lượng nước lớn với áp lực cao. Máy bơm này có thể đáp ứng tốt yêu cầu trong các hệ thống bơm nước chữa cháy, đảm bảo an toàn trong các tình huống khẩn cấp.
2. Hệ thống tưới tiêu nông nghiệp
- Tưới tiêu cánh đồng lớn: Với lưu lượng lớn, máy bơm này rất phù hợp cho các hệ thống tưới tiêu quy mô lớn như cánh đồng, vườn cây, và trang trại. Máy bơm có thể cung cấp nước đều đặn và ổn định cho việc tưới tiêu các loại cây trồng, từ hệ thống tưới phun mưa đến tưới nhỏ giọt.
- Hệ thống thủy lợi: Máy bơm có thể bơm nước từ các kênh, hồ chứa hoặc sông ngòi, đảm bảo cấp nước cho các khu vực canh tác xa nguồn nước.
3. Cấp nước cho công nghiệp và sản xuất
- Cấp nước cho hệ thống làm mát: Trong các nhà máy sản xuất, máy bơm SLW80-ISW80-200-I được sử dụng để bơm nước làm mát cho các thiết bị sản xuất, hệ thống điều hòa không khí, và các quy trình công nghiệp khác. Nước làm mát giúp duy trì nhiệt độ ổn định cho các máy móc, đảm bảo hiệu suất làm việc và kéo dài tuổi thọ thiết bị.
- Cấp nước cho quá trình sản xuất: Máy bơm này cũng được sử dụng trong các quy trình sản xuất cần sử dụng nước như sản xuất giấy, hóa chất, thực phẩm và nước giải khát.
4. Ứng dụng trong ngành công nghiệp dầu khí và hóa chất
- Vận chuyển nước trong các hệ thống lọc dầu và hóa chất: Máy bơm ly tâm trục ngang SLW80-ISW80-200-I có thể sử dụng để bơm và vận chuyển nước, hóa chất hoặc các chất lỏng công nghiệp trong các nhà máy lọc dầu, nhà máy hóa chất. Với lưu lượng lớn, nó đảm bảo quá trình vận chuyển chất lỏng diễn ra nhanh chóng và hiệu quả.
- Hệ thống cấp nước làm mát cho nhà máy lọc dầu: Máy bơm này cũng có thể cung cấp nước làm mát cho các hệ thống trao đổi nhiệt trong nhà máy lọc dầu và các nhà máy chế biến hóa chất.
5. Ứng dụng trong hệ thống xử lý nước thải và cấp nước sạch
- Xử lý nước thải công nghiệp: Máy bơm ly tâm trục ngang được sử dụng rộng rãi trong hệ thống xử lý nước thải để bơm nước thải qua các giai đoạn lọc và xử lý. Với lưu lượng lớn và khả năng vận hành liên tục, máy bơm đảm bảo nước thải được xử lý hiệu quả trước khi thải ra môi trường.
- Cấp nước sạch: Máy bơm SLW80-ISW80-200-I có thể sử dụng trong các hệ thống cấp nước sạch cho các khu công nghiệp, nhà máy, khu dân cư hoặc khu đô thị.
6. Ứng dụng trong nuôi trồng thủy sản
- Nuôi trồng tôm, cá: Máy bơm này được ứng dụng trong các hệ thống nuôi trồng thủy sản quy mô lớn như trang trại nuôi tôm, cá. Nó giúp bơm nước biển hoặc nước ngọt vào các ao nuôi, đồng thời tuần hoàn nước trong hệ thống, duy trì chất lượng nước sạch cho các loài thủy sản phát triển tốt.
- Hệ thống tuần hoàn nước: Với lưu lượng lớn, máy bơm có thể duy trì hệ thống nước tuần hoàn trong các trang trại nuôi trồng thủy sản, giúp cung cấp oxy và làm sạch nước ao.
7. Ứng dụng trong hệ thống thoát nước và thoát lũ
- Thoát nước đô thị: Máy bơm ly tâm trục ngang SLW80-ISW80-200-I được sử dụng trong các hệ thống thoát nước đô thị để bơm và vận chuyển nước mưa hoặc nước ngập ra khỏi khu vực sinh sống, giảm thiểu tình trạng ngập lụt trong mùa mưa.
- Thoát lũ: Máy bơm này có thể được sử dụng để thoát nước lũ trong các khu vực dễ bị ngập lụt, giúp bảo vệ các khu dân cư và cơ sở hạ tầng khỏi thiệt hại do nước lũ.
8. Ứng dụng trong hệ thống điều hòa không khí và sưởi ấm (HVAC)
- Hệ thống HVAC: Máy bơm ly tâm trục ngang được sử dụng trong hệ thống điều hòa không khí và sưởi ấm lớn, nơi nó giúp vận chuyển nước làm mát hoặc nước nóng qua các bộ trao đổi nhiệt để điều hòa nhiệt độ trong các tòa nhà lớn, nhà máy hoặc các trung tâm thương mại.
9. Ứng dụng trong ngành công nghiệp giấy và bột giấy
- Cấp nước trong quá trình sản xuất giấy: Trong các nhà máy sản xuất giấy và bột giấy, nước là thành phần không thể thiếu. Máy bơm SLW80-ISW80-200-I được sử dụng để cung cấp nước cho các quy trình sản xuất, rửa sạch và xử lý bột giấy, giúp đảm bảo quá trình sản xuất diễn ra liên tục và hiệu quả.
10. Ứng dụng trong hệ thống tưới cây công nghiệp
- Tưới tiêu cho các khu vực trồng cây công nghiệp: Với khả năng bơm lưu lượng lớn, máy bơm này rất phù hợp cho việc tưới tiêu cho các khu vực trồng cây công nghiệp như cà phê, cao su, hoặc các loại cây ăn quả lớn, đảm bảo cung cấp đủ lượng nước trong suốt mùa khô.
Máy bơm nước ly tâm trục ngang SLW80-ISW80-200-I với động cơ 11 kW và lưu lượng tối đa 130 m³/h có ứng dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng. Với khả năng cung cấp nước hiệu quả, vận hành ổn định và bền bỉ, máy bơm này là lựa chọn lý tưởng cho các hệ thống cấp nước, xử lý nước, tưới tiêu, làm mát và nuôi trồng thủy sản. Việc sử dụng máy bơm này giúp tăng hiệu quả công việc, tiết kiệm chi phí vận hành và đảm bảo tính ổn định trong các hệ thống quan trọng
Điều kiện làm việc bơm nước li tâm trục ngang SLW80-ISW80-200-I động cơ 11 kw lưu lượng max 130 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW80-ISW80-200-I động cơ 11 kw lưu lượng max 130 m3/h

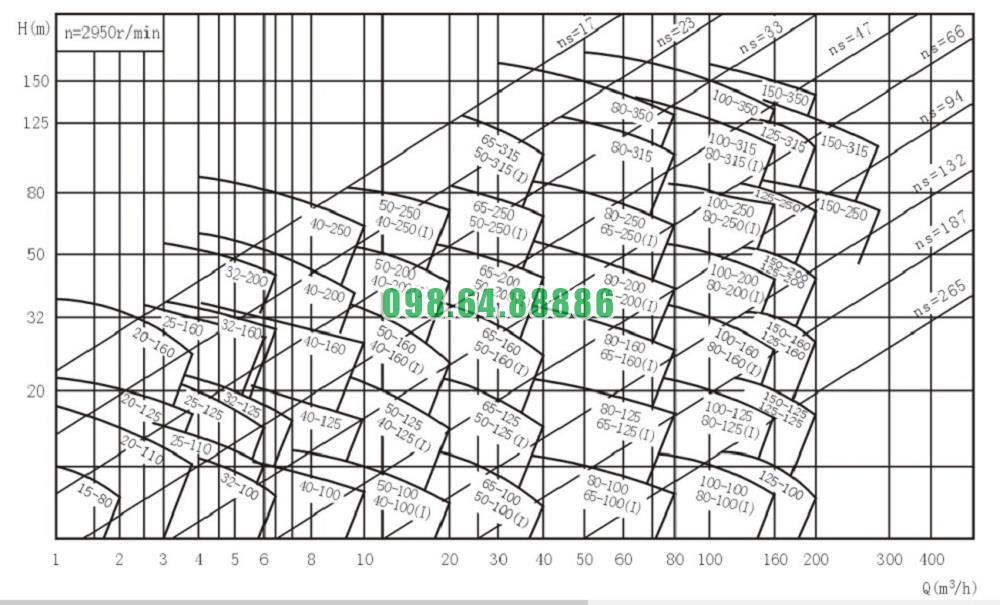

Đường cong hiệu suất bơm nước li tâm trục ngang SLW80-ISW80-200-I động cơ 11 kw lưu lượng max 130 m3/h

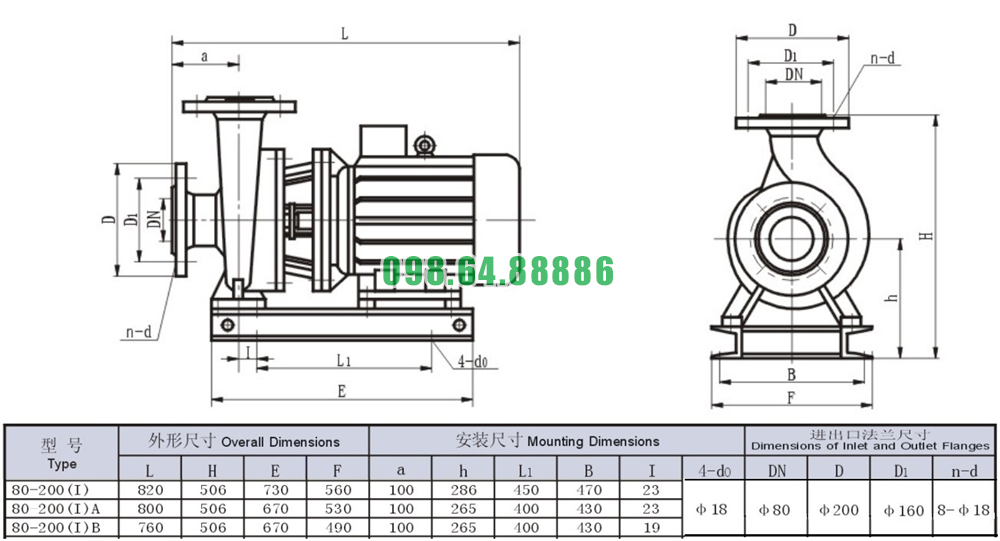

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW80-ISW80-200-I động cơ 11 kw lưu lượng max 130 m3/h
