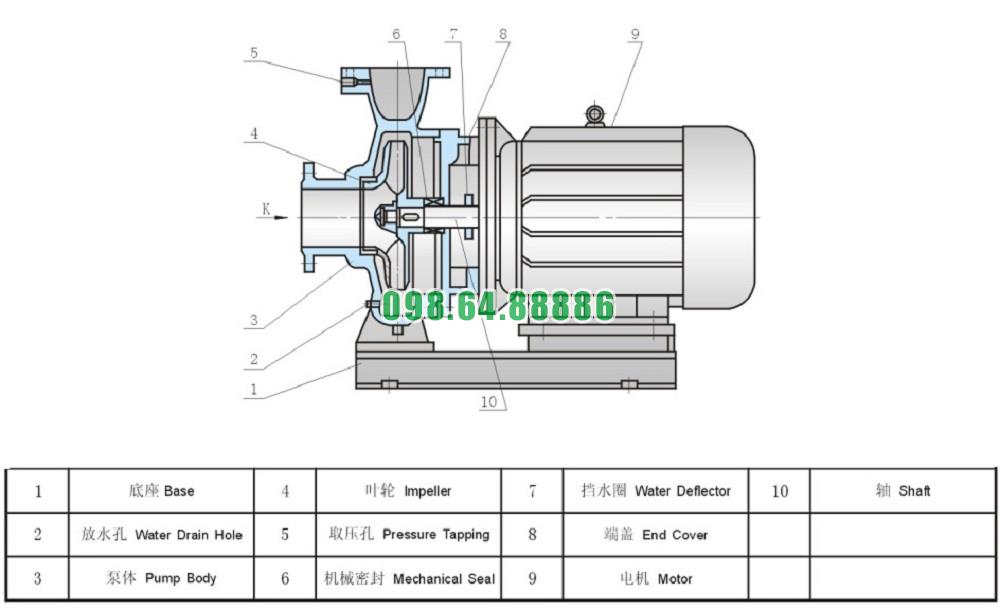

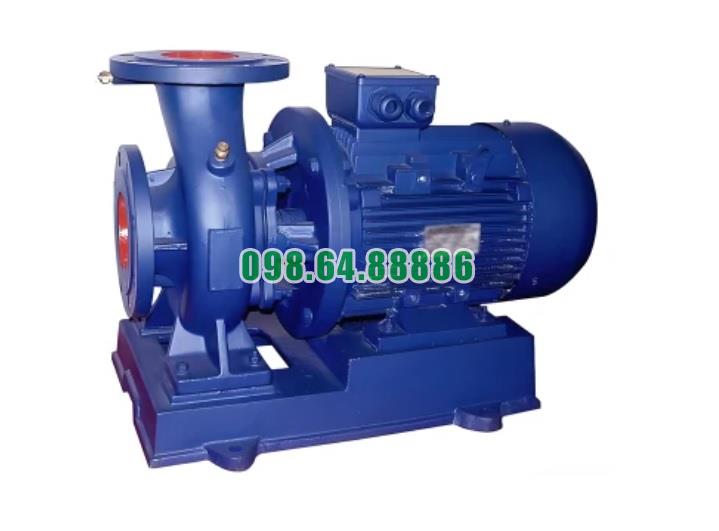

Cấu tạo chính của bơm nước li tâm trục ngang SLW80-ISW80-100-I động cơ 5.5 kw lưu lượng max 130 m3/h
Bơm nước ly tâm trục ngang SLW80-ISW80-100-I với động cơ 5.5 kW và lưu lượng tối đa 130 m³/h có cấu tạo chính gồm nhiều bộ phận quan trọng, đảm bảo hiệu suất cao và độ bền dài lâu trong các ứng dụng công nghiệp và dân dụng. Dưới đây là chi tiết các thành phần cấu tạo chính của bơm:
1. Thân bơm (Pump Casing):
- Chất liệu: Thân bơm được làm từ gang đúc hoặc thép không gỉ, có khả năng chống ăn mòn và chịu được áp lực cao, đảm bảo tuổi thọ lâu dài và bảo vệ các bộ phận bên trong bơm.
- Chức năng: Thân bơm bao bọc các bộ phận bên trong và dẫn hướng cho dòng chảy của chất lỏng từ đầu hút vào cánh bơm, sau đó ra khỏi ống đẩy. Nó có vai trò quan trọng trong việc duy trì áp suất ổn định và tối ưu hiệu suất của bơm.
2. Cánh bơm (Impeller):
- Chất liệu: Cánh bơm được chế tạo từ gang hoặc thép không gỉ, có độ bền cao và khả năng chống mài mòn khi làm việc với lưu lượng lớn.
- Chức năng: Cánh bơm là bộ phận chính tạo ra lực ly tâm để đẩy chất lỏng. Khi cánh bơm quay, nó tạo ra lực ly tâm, làm cho nước từ tâm cánh bơm bị đẩy ra ngoài, tăng tốc độ và áp suất để vận chuyển nước.
- Thiết kế: Cánh bơm của SLW80-ISW80-100-I thường là loại cánh kín hoặc bán kín, giúp tối ưu hóa dòng chảy và duy trì lưu lượng ổn định (tối đa 130 m³/h) mà vẫn đảm bảo hiệu quả năng lượng.
3. Trục bơm (Pump Shaft):
- Chất liệu: Trục bơm được làm từ thép hợp kim có độ bền cao, chống ăn mòn và chịu lực tốt.
- Chức năng: Trục bơm kết nối giữa động cơ và cánh bơm, truyền năng lượng từ động cơ đến cánh bơm để quay và tạo ra lực ly tâm. Trục bơm được thiết kế chắc chắn để duy trì hoạt động liên tục và giảm thiểu hao mòn.
4. Phớt cơ khí (Mechanical Seal):
- Chất liệu: Phớt cơ khí thường được làm từ các vật liệu chống mài mòn cao như graphite, ceramic, hoặc silicon carbide.
- Chức năng: Phớt cơ khí đóng vai trò ngăn ngừa rò rỉ chất lỏng từ trục bơm, bảo vệ bơm khỏi tình trạng rò rỉ nước và tăng tuổi thọ của bơm. Phớt cơ khí cũng giúp bảo vệ trục bơm khỏi bị ăn mòn trong môi trường hoạt động khắc nghiệt.
5. Vòng bi và ổ trục (Bearings):
- Chất liệu: Vòng bi thường được làm từ thép chịu lực, có độ bền cao và khả năng giảm ma sát trong quá trình quay của trục bơm.
- Chức năng: Vòng bi và ổ trục giữ trục bơm ổn định, giảm ma sát và mài mòn trong suốt quá trình vận hành. Vòng bi được bôi trơn đầy đủ để giảm ma sát và tăng độ bền cho thiết bị, giúp bơm hoạt động trơn tru và ổn định.
6. Động cơ (Motor):
- Công suất: Động cơ có công suất 5.5 kW, cung cấp đủ năng lượng để vận hành cánh bơm và đẩy chất lỏng qua hệ thống với lưu lượng tối đa 130 m³/h.
- Chức năng: Động cơ điện tạo ra năng lượng cơ học để quay trục bơm và cánh bơm, từ đó tạo ra lực ly tâm để vận chuyển nước. Động cơ có thể kết hợp với hệ thống biến tần để điều chỉnh tốc độ, giúp kiểm soát lưu lượng nước và áp suất đầu ra.
7. Giá đỡ bơm (Pump Base):
- Chức năng: Giá đỡ bơm giữ cho bơm ổn định trong suốt quá trình vận hành. Giá đỡ được thiết kế để giảm rung động và đảm bảo an toàn khi bơm hoạt động ở tốc độ cao và công suất lớn.
- Thiết kế: Giá đỡ được gắn chắc chắn trên bề mặt lắp đặt, giúp duy trì vị trí bơm và giảm thiểu hao mòn cho bơm và các bộ phận liên quan.
8. Ống hút và ống đẩy (Suction and Discharge Ports):
- Chức năng: Ống hút (Suction Port) là nơi nước được hút vào bơm từ nguồn cung cấp nước, và ống đẩy (Discharge Port) là nơi nước được đẩy ra sau khi đã được gia tăng áp suất qua cánh bơm.
- Thiết kế: Các ống hút và đẩy được thiết kế để tối ưu hóa lưu lượng và giảm thiểu tổn thất áp suất trong quá trình vận hành.
9. Hệ thống làm mát (Cooling System - nếu có):
- Chức năng: Hệ thống làm mát giúp duy trì nhiệt độ ổn định cho động cơ và các bộ phận cơ khí của bơm trong quá trình vận hành liên tục, đặc biệt quan trọng khi bơm hoạt động trong thời gian dài hoặc trong môi trường nhiệt độ cao.
10. Vỏ bảo vệ (Pump Housing):
- Chức năng: Vỏ bảo vệ có nhiệm vụ bảo vệ các bộ phận cơ khí bên trong khỏi bụi bẩn, nước và các tác nhân gây hại từ môi trường. Vỏ bảo vệ cũng giúp giảm tiếng ồn và tăng cường an toàn cho người sử dụng khi bơm hoạt động.
Bơm ly tâm trục ngang SLW80-ISW80-100-I với động cơ 5.5 kW và lưu lượng tối đa 130 m³/h có cấu tạo chắc chắn và bền bỉ, gồm các bộ phận như thân bơm, cánh bơm, trục bơm, phớt cơ khí, và động cơ mạnh mẽ. Các bộ phận này được thiết kế để tối ưu hóa hiệu suất, đảm bảo bơm hoạt động liên tục và ổn định trong các ứng dụng yêu cầu lưu lượng lớn, áp suất cao, và độ bền lâu dài trong các môi trường khác nhau
Lưu ý khi chọn đại lý bơm nước li tâm trục ngang SLW80-ISW80-100-I động cơ 5.5 kw lưu lượng max 130 m3/h
Khi chọn đại lý phân phối bơm ly tâm trục ngang SLW80-ISW80-100-I với động cơ 5.5 kW và lưu lượng tối đa 130 m³/h, việc chọn một đại lý uy tín và chuyên nghiệp là rất quan trọng để đảm bảo bạn nhận được sản phẩm chính hãng, dịch vụ hỗ trợ tốt và quyền lợi bảo hành đầy đủ. Dưới đây là một số lưu ý quan trọng khi chọn đại lý phân phối bơm này:
1. Chọn đại lý chính hãng
- Nhà phân phối được ủy quyền: Chỉ chọn mua từ các đại lý được ủy quyền phân phối sản phẩm chính hãng từ nhà sản xuất hoặc từ các thương hiệu bơm uy tín. Điều này giúp bạn đảm bảo rằng sản phẩm là hàng chính hãng, có đầy đủ giấy tờ chứng nhận và đảm bảo chất lượng.
- Kiểm tra chứng nhận phân phối: Đại lý cần cung cấp đầy đủ chứng nhận phân phối từ nhà sản xuất, xác nhận họ là đại lý chính thức cung cấp sản phẩm bơm SLW80-ISW80-100-I.
2. Kiểm tra chất lượng sản phẩm
- Sản phẩm có giấy tờ hợp lệ: Đảm bảo rằng bơm được cung cấp đi kèm với đầy đủ giấy tờ hợp pháp, bao gồm hóa đơn, giấy chứng nhận xuất xứ (CO), giấy chứng nhận chất lượng (CQ), và hướng dẫn sử dụng từ nhà sản xuất.
- Sản phẩm nguyên đai, nguyên kiện: Khi nhận hàng, kiểm tra xem sản phẩm có bị hư hỏng, móp méo trong quá trình vận chuyển không và đảm bảo nó được giao nguyên đai, nguyên kiện.
3. Chính sách bảo hành và hậu mãi
- Chính sách bảo hành rõ ràng: Đại lý cần cung cấp chính sách bảo hành rõ ràng, bao gồm thời gian bảo hành, điều kiện bảo hành và quy trình sửa chữa. Sản phẩm chính hãng thường đi kèm với thời gian bảo hành từ 12 đến 24 tháng, tùy thuộc vào nhà sản xuất.
- Dịch vụ hỗ trợ kỹ thuật: Đại lý phải có đội ngũ kỹ thuật viên giàu kinh nghiệm để hỗ trợ khách hàng trong quá trình lắp đặt, vận hành và bảo trì bơm. Hỗ trợ kỹ thuật nhanh chóng và chuyên nghiệp là yếu tố quan trọng giúp bạn yên tâm khi mua hàng.
4. Tư vấn sản phẩm chuyên nghiệp
- Tư vấn kỹ thuật chi tiết: Đại lý cần có khả năng tư vấn kỹ thuật cho bạn về sản phẩm, đặc biệt khi bạn chưa chắc chắn về loại bơm phù hợp với nhu cầu sử dụng. Họ nên hiểu rõ về các thông số kỹ thuật như lưu lượng, áp suất, công suất động cơ để đưa ra đề xuất phù hợp nhất với yêu cầu cụ thể của bạn.
- Khả năng giải quyết các vấn đề phát sinh: Đại lý cần có khả năng hỗ trợ giải quyết các vấn đề kỹ thuật hoặc sự cố phát sinh trong quá trình sử dụng bơm. Điều này đảm bảo rằng bạn nhận được sự hỗ trợ kịp thời khi cần.
5. Chính sách giá cả minh bạch
- Giá cả hợp lý và công khai: Chọn các đại lý cung cấp mức giá hợp lý, không quá chênh lệch so với thị trường. Đồng thời, giá cần được công khai rõ ràng, tránh các chi phí phát sinh bất ngờ sau khi mua hàng.
- Báo giá minh bạch: Đại lý cần đưa ra báo giá minh bạch và chi tiết, bao gồm chi phí sản phẩm, chi phí vận chuyển (nếu có), chi phí lắp đặt và các dịch vụ khác kèm theo.
6. Kiểm tra khả năng cung cấp phụ tùng và dịch vụ sửa chữa
- Phụ tùng thay thế chính hãng: Đại lý phải đảm bảo rằng họ cung cấp phụ tùng thay thế chính hãng khi cần. Điều này rất quan trọng để duy trì hiệu suất và tuổi thọ của bơm trong thời gian dài.
- Dịch vụ sửa chữa nhanh chóng: Đại lý cần có đội ngũ kỹ thuật viên chuyên nghiệp và có khả năng sửa chữa, thay thế các linh kiện một cách nhanh chóng và hiệu quả khi bơm gặp sự cố.
7. Thời gian giao hàng và khả năng hỗ trợ lắp đặt
- Giao hàng đúng hẹn: Đại lý cần cam kết thời gian giao hàng chính xác, đặc biệt là khi bạn có yêu cầu gấp cho các dự án lớn hoặc hệ thống đang thi công.
- Dịch vụ lắp đặt tận nơi: Một số đại lý cung cấp dịch vụ lắp đặt tận nơi, giúp đảm bảo bơm được lắp đặt đúng cách và vận hành an toàn, hiệu quả.
8. Tham khảo từ các khách hàng khác
- Xem xét phản hồi từ khách hàng: Trước khi quyết định chọn đại lý, hãy tìm hiểu phản hồi và đánh giá từ các khách hàng đã từng mua hàng tại đó. Bạn có thể tham khảo các đánh giá trên các nền tảng trực tuyến hoặc hỏi ý kiến từ các đối tác, doanh nghiệp khác trong ngành.
- Danh sách đối tác và dự án đã thực hiện: Kiểm tra các dự án mà đại lý đã cung cấp bơm trước đây, đặc biệt là các dự án quy mô lớn hoặc trong ngành nghề tương tự với nhu cầu của bạn. Điều này giúp đánh giá kinh nghiệm và năng lực cung cấp của đại lý.
9. Chính sách đổi trả hàng
- Chính sách đổi trả rõ ràng: Đại lý cần cung cấp chính sách đổi trả minh bạch trong trường hợp sản phẩm bị lỗi hoặc không đúng với yêu cầu của bạn. Điều này giúp bảo vệ quyền lợi của bạn khi có vấn đề xảy ra sau khi mua hàng.
10. Chính sách khuyến mãi và hỗ trợ tài chính
- Ưu đãi và chiết khấu: Đại lý uy tín thường có các chương trình khuyến mãi, chiết khấu hấp dẫn cho khách hàng thân thiết hoặc mua hàng với số lượng lớn.
- Hỗ trợ thanh toán linh hoạt: Nếu có nhu cầu, bạn nên chọn các đại lý có chính sách hỗ trợ thanh toán linh hoạt như trả góp, chiết khấu thanh toán trước, hoặc hỗ trợ vay mua thiết bị.
Khi chọn đại lý phân phối bơm ly tâm trục ngang SLW80-ISW80-100-I với động cơ 5.5 kW và lưu lượng tối đa 130 m³/h, bạn cần chú ý đến uy tín và chứng nhận của đại lý, kiểm tra chất lượng sản phẩm, chính sách bảo hành và hậu mãi, cùng với khả năng cung cấp dịch vụ kỹ thuật và phụ tùng thay thế. Việc tìm kiếm một đại lý chuyên nghiệp và đáng tin cậy sẽ đảm bảo bạn nhận được sản phẩm chất lượng và hỗ trợ kỹ thuật tối ưu, giúp bơm hoạt động ổn định và bền bỉ trong thời gian dài
Điều kiện làm việc bơm nước li tâm trục ngang SLW80-ISW80-100-I động cơ 5.5 kw lưu lượng max 130 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW80-ISW80-100-I động cơ 5.5 kw lưu lượng max 130 m3/h

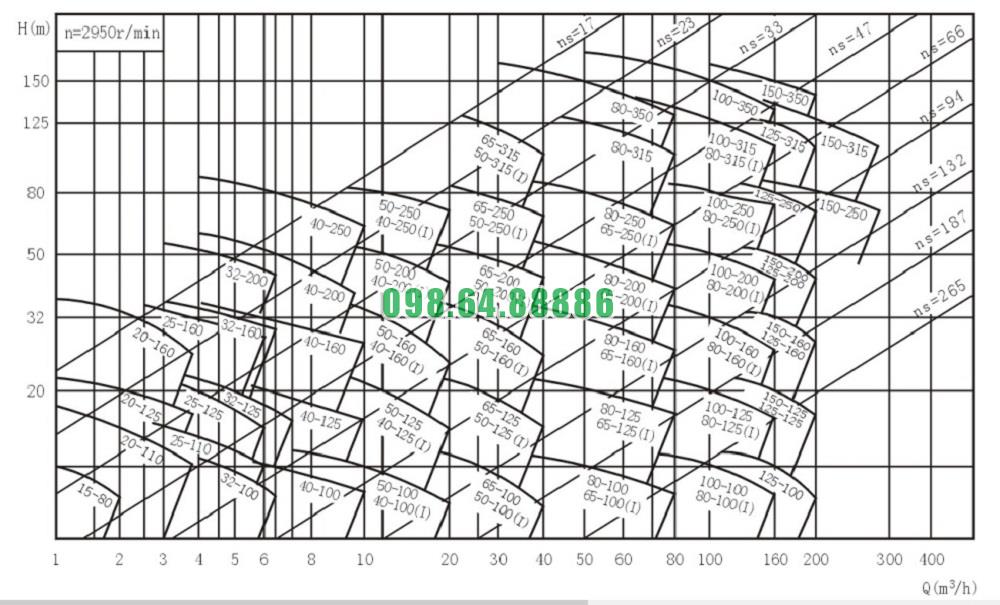

Đường cong hiệu suất bơm nước li tâm trục ngang SLW80-ISW80-100-I động cơ 5.5 kw lưu lượng max 130 m3/h

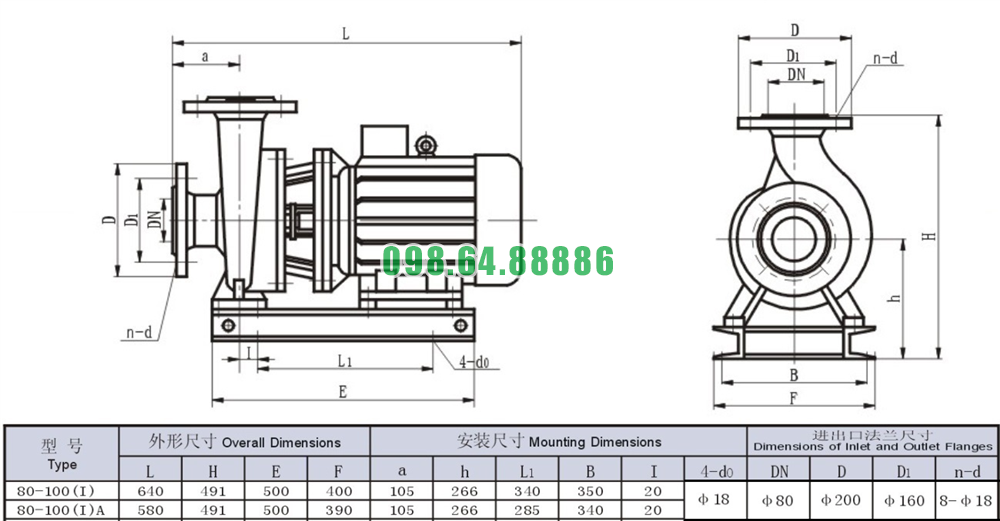

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW80-ISW80-100-I động cơ 5.5 kw lưu lượng max 130 m3/h
