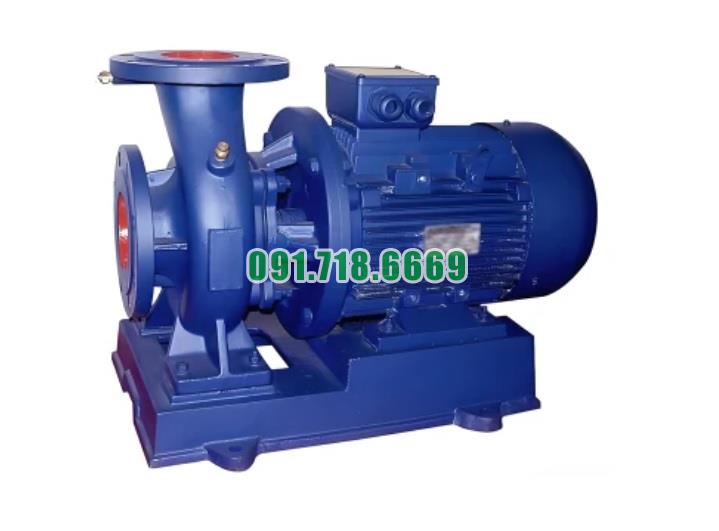

Bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s

Tải báo giá
• Mã SP
: SLW-ISW40-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 4.4 - 8.3 m3/h hoặc 1.22 - 2.31 L/s, đẩy cao từ 30 - 33m, năng xuất 35 - 40%, động cơ 2.2 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 50 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và nguyên tắc vận hành của bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s

Bơm li tâm trục ngang model SLW-ISW40-160, có công suất 2.31 L/s (tương đương khoảng 8.3 m3/h), có cấu tạo và nguyên tắc vận hành như sau:

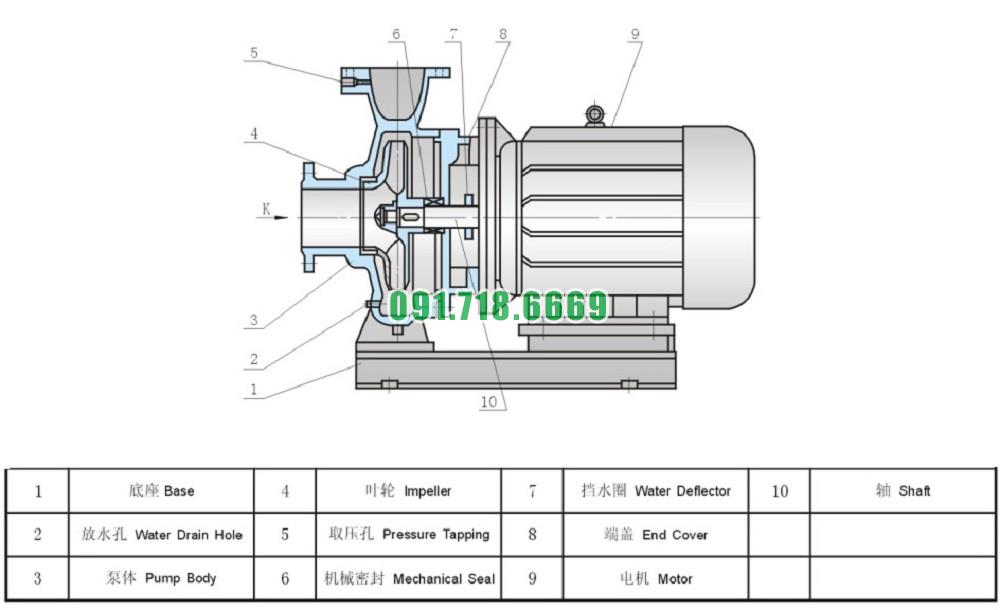

1. Cấu tạo chính của bơm li tâm trục ngang SLW-ISW40-160:

Thân bơm (Pump Casing):

  • Chức năng: Thân bơm là bộ phận chứa các bộ phận khác và hướng dẫn dòng nước từ điểm hút đến điểm xả.
  • Vật liệu: Thường được làm từ gang hoặc thép không gỉ để chịu được áp suất cao và môi trường làm việc khắc nghiệt.

Cánh quạt (Impeller):

  • Chức năng: Cánh quạt tạo ra lực ly tâm khi quay, đẩy nước từ thân bơm ra ngoài.
  • Thiết kế: Cánh quạt được thiết kế để tối ưu hóa hiệu suất của bơm, đảm bảo lưu lượng và áp suất phù hợp với yêu cầu vận hành.

Trục (Shaft):

  • Chức năng: Trục truyền động từ động cơ sang cánh quạt, đảm bảo sự chuyển động liên tục và hiệu quả của bơm.
  • Vật liệu: Thường được làm từ thép không gỉ hoặc kim loại chống mài mòn để đảm bảo độ bền và tuổi thọ cao.

Phốt cơ khí (Mechanical Seal):

  • Chức năng: Ngăn chặn sự rò rỉ nước qua các khe hở của bơm.
  • Cấu tạo: Bao gồm các miếng đệm chịu nhiệt và chất lỏng bôi trơn, đảm bảo khả năng hoạt động hiệu quả và bền bỉ trong môi trường làm việc khắc nghiệt.

Động cơ (Motor):

  • Chức năng: Cung cấp năng lượng để quay cánh quạt và thực hiện quá trình bơm nước.
  • Cấu tạo: Động cơ điện thường có hệ thống bảo vệ quá tải và các phụ kiện khác để đảm bảo an toàn và hiệu suất hoạt động.

Đế đỡ (Base Plate):

  • Chức năng: Cố định bơm vào vị trí cụ thể và giảm thiểu rung động trong quá trình vận hành.
  • Bộ cách ly rung: Giảm thiểu tiếng ồn và rung động được truyền từ bơm sang cơ sở lắp đặt.

2. Nguyên tắc vận hành của bơm li tâm trục ngang SLW-ISW40-160:

Bơm li tâm trục ngang SLW-ISW40-160 hoạt động dựa trên nguyên lý lực ly tâm, trong đó:

  • Đầu vào (Suction): Nước được hút vào bơm qua đường ống vào và đi qua cánh quạt.
  • Lực ly tâm (Centrifugal Force): Cánh quạt quay với tốc độ cao tạo ra lực ly tâm, đẩy nước ra từ thân bơm qua đường ống ra.
  • Đầu ra (Discharge): Nước được đẩy ra ngoài bơm và tiếp tục lưu thông qua hệ thống đường ống để đáp ứng yêu cầu sử dụng.

Bơm li tâm trục ngang SLW-ISW40-160 với cấu tạo và nguyên tắc vận hành thông minh và hiệu quả, phù hợp cho nhiều ứng dụng công nghiệp và dân dụng khác nhau, đặc biệt là trong các môi trường có yêu cầu cao về áp suất và lưu lượng nước.

Những lĩnh vực sử dụng bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s hiệu quả

Bơm nước li tâm trục ngang model SLW-ISW40-160, có công suất để đẩy cao lên đến 33m và lưu lượng 2.31 L/s (tương đương 8.3 m3/h), có thể được áp dụng hiệu quả trong nhiều lĩnh vực khác nhau như sau:

  1. Ứng dụng trong công nghiệp và xử lý nước thải: Bơm SLW-ISW40-160 được sử dụng để vận chuyển nước thải và nước xử lý từ các khu vực công nghiệp đến các hệ thống xử lý nước thải. Với khả năng đẩy cao và lưu lượng lớn, bơm này giúp đảm bảo nước thải được xử lý một cách hiệu quả và nhanh chóng.

  2. Ứng dụng trong cung cấp nước sạch: Trong các hệ thống cung cấp nước sạch cho đô thị, bơm SLW-ISW40-160 có thể được sử dụng để đẩy nước từ các nguồn nước chính hoặc các hệ thống bể chứa lên các vị trí cao hơn, như các tòa nhà cao tầng hoặc các khu vực có yêu cầu lưu lượng lớn.

  3. Ứng dụng trong hệ thống lạnh và điều hòa không khí: Bơm này cũng có thể được sử dụng để cung cấp nước làm mát cho các hệ thống điều hòa không khí trong các tòa nhà, nhà máy sản xuất và các công trình công nghiệp khác. Đặc tính đẩy cao và lưu lượng lớn của bơm giúp duy trì nhiệt độ và hiệu suất hoạt động ổn định của hệ thống.

  4. Ứng dụng trong lĩnh vực nông nghiệp và tưới tiêu: Bơm SLW-ISW40-160 có thể được sử dụng để cấp nước tưới tiêu cho các vùng đất canh tác và nông trại. Khả năng đẩy cao và lưu lượng lớn giúp đáp ứng nhu cầu cấp nước cho diện tích rộng và đảm bảo cây trồng được tưới tiêu đầy đủ.

  5. Ứng dụng trong hệ thống phòng cháy chữa cháy: Bơm SLW-ISW40-160 cũng có thể được sử dụng trong các hệ thống phòng cháy chữa cháy để cung cấp nước cho các vòi phun và hệ thống chữa cháy tại các tòa nhà, nhà xưởng và các cơ sở công nghiệp.

  6. Ứng dụng trong sản xuất và công nghiệp: Trong các quy trình sản xuất công nghiệp, bơm này được sử dụng để vận chuyển các chất lỏng, hóa chất và các chất phụ gia khác từ vị trí này sang vị trí khác một cách hiệu quả và an toàn.

Thông qua những ứng dụng này, bơm nước li tâm trục ngang SLW-ISW40-160 không chỉ đáp ứng các yêu cầu về lưu lượng và áp suất mà còn đảm bảo hiệu quả và độ tin cậy trong các môi trường khác nhau của công nghiệp và dân dụng.

Điều kiện làm việc bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

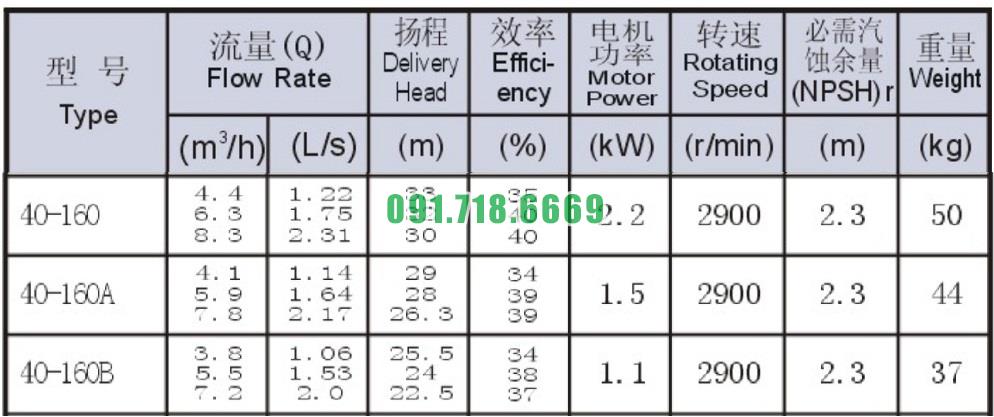

Bảng thông số kỹ thuật bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s

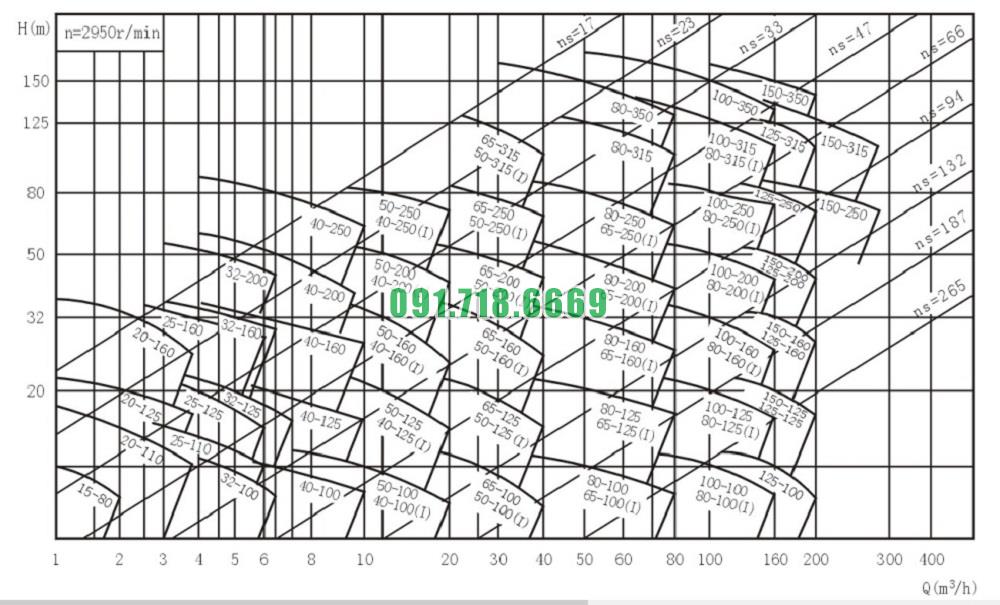

Đường cong hiệu suất bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s

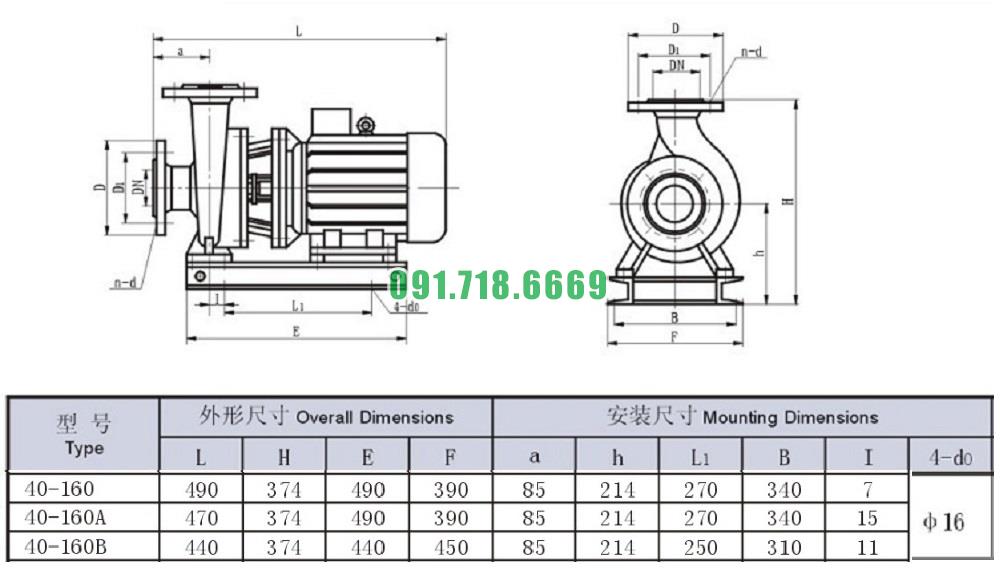

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang model SLW-ISW40-160 công suất 2.31 L/s
