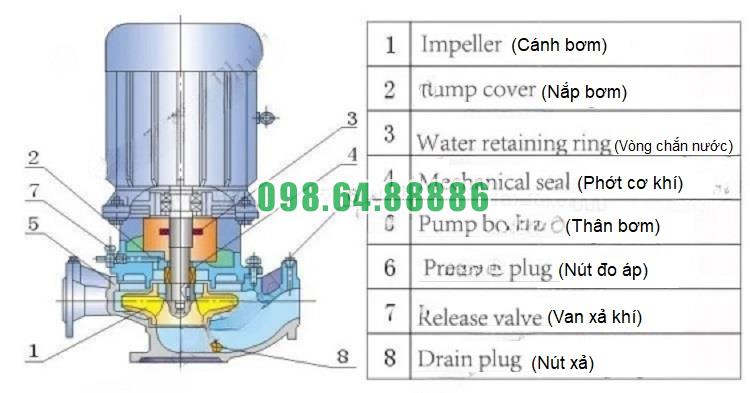

Thân bơm là bộ phận bao bọc bên ngoài, thường được chế tạo bằng gang xám, gang cầu hoặc thép đúc, có khả năng chịu áp lực tốt và chống ăn mòn nhẹ. Cấu trúc thân bơm được thiết kế dạng đứng đồng trục, giúp tiết kiệm không gian và dễ tích hợp vào hệ thống đường ống hiện hữu.
Cánh bơm là bộ phận truyền động dòng nước, được gắn trực tiếp vào trục quay. Tùy theo yêu cầu sử dụng, cánh bơm có thể được làm bằng gang, đồng, nhựa kỹ thuật hoặc inox, với thiết kế thủy lực tối ưu nhằm đảm bảo lưu lượng và cột áp cao. Cánh bơm thường thuộc dạng kín toàn phần, cho hiệu suất tốt và độ ổn định cao khi vận hành.
Trục bơm nối giữa động cơ và cánh bơm, truyền mô-men xoắn để cánh quay. Trục thường làm bằng thép không gỉ hoặc thép hợp kim, có độ cứng và độ đồng tâm cao, giúp giảm rung, nâng cao tuổi thọ vòng bi và phớt.
Phớt cơ khí là bộ phận ngăn không cho nước rò rỉ theo trục ra ngoài. Bộ phận này gồm vòng tĩnh và vòng quay trượt lên nhau, kết hợp với lò xo và gioăng cao su. Phớt thường được đặt ở vị trí tiếp giáp giữa trục và thân bơm, có thể chịu được áp lực và nhiệt độ cao.
Động cơ lắp phía trên trục bơm, là loại động cơ không đồng bộ ba pha, đạt tiêu chuẩn IE2 hoặc IE3, với cấp bảo vệ IP54 – IP55 và cấp cách điện F hoặc H. Động cơ có công suất phù hợp với thiết kế thủy lực, giúp đảm bảo hiệu suất cao và tiết kiệm năng lượng.
Hai mặt bích đặt nằm ngang trên cùng một đường thẳng, giúp kết nối dễ dàng với hệ thống đường ống. Mặt bích có kích thước chuẩn DN65, chịu được áp suất PN10 hoặc PN16, đảm bảo kín khít và ổn định trong quá trình vận hành.
Gối đỡ trục và vòng bi chịu tải được thiết kế chính xác, giúp duy trì chuyển động quay ổn định, giảm ma sát và tăng tuổi thọ cho trục bơm. Hệ thống vòng bi có thể được bôi trơn bằng mỡ hoặc dầu, tùy từng model cụ thể.
Bơm được gắn trên một đế thép hoặc gang đúc chắc chắn, giúp cố định bơm với sàn nhà hoặc bệ lắp. Đế thiết kế liền khối với thân bơm, đảm bảo độ vững chắc và giảm rung khi vận hành.
Động cơ được tích hợp quạt gió làm mát đặt phía sau, đảm bảo tản nhiệt hiệu quả trong quá trình hoạt động liên tục. Ngoài ra, phần vỏ động cơ được làm bằng nhôm hoặc gang, có các khe tản nhiệt dọc thân để tăng hiệu quả làm mát
Bơm lắp thẳng trục đứng model ISG65-160A và IRG65-160A hoạt động theo nguyên lý bơm ly tâm một cấp, sử dụng lực ly tâm tạo ra bởi cánh bơm để vận chuyển chất lỏng. Để thiết bị vận hành hiệu quả nhất trong các hệ thống kỹ thuật, việc tối ưu hóa nguyên lý hoạt động là điều cần thiết, giúp tăng hiệu suất, giảm tiêu hao năng lượng và kéo dài tuổi thọ bơm.
Bơm ISG/IRG hoạt động dựa trên lực quay của trục động cơ truyền qua cánh bơm, tạo nên lực ly tâm làm cho chất lỏng bị hút vào tâm cánh và đẩy ra phía ngoài vỏ bơm, từ đó sinh ra áp suất để vận chuyển chất lỏng đi xa hơn
Khi thiết kế tối ưu, dòng chảy bên trong bơm cần đảm bảo hướng dòng đồng đều, không bị rối hoặc xung đột, giúp giảm tổn thất năng lượng nội tại và tăng hiệu suất bơm
Lựa chọn điểm làm việc của bơm gần với điểm hiệu suất tối ưu (Best Efficiency Point – BEP) giúp thiết bị hoạt động với công suất thấp nhất mà vẫn đảm bảo áp lực và lưu lượng cần thiết
Không nên sử dụng bơm ở lưu lượng nhỏ hơn 30% hoặc lớn hơn 110% lưu lượng định mức vì sẽ làm tăng rung, tạo áp lực không đều và mài mòn nhanh cánh bơm
Sử dụng đồng hồ đo lưu lượng và áp suất để giám sát và điều chỉnh hoạt động của bơm trong giới hạn hiệu suất tối ưu
Giảm chiều dài và số lượng co nối trên đường ống hút để tránh tổn thất áp suất đầu vào, giúp bơm không bị xâm thực (cavitation)
Giữ cho áp suất đầu hút luôn cao hơn NPSHr (Net Positive Suction Head required) của bơm để đảm bảo dòng nước vào liên tục và ổn định
Tối ưu chiều cao đặt bơm và áp suất đường ống để giảm tổn thất đầu đẩy, đồng thời giữ cho cột áp làm việc nằm trong vùng tối ưu của đường cong đặc tính bơm
Tích hợp biến tần giúp điều chỉnh tốc độ quay của động cơ theo nhu cầu sử dụng thực tế, góp phần tiết kiệm điện năng khi tải giảm
Tốc độ quay được giảm xuống khi hệ thống cần ít lưu lượng, tránh lãng phí và hạn chế số lần khởi động ngắt quãng
Biến tần còn giúp bơm tăng tốc hoặc giảm tốc êm hơn, giảm sốc áp và bảo vệ cơ khí bên trong
Vệ sinh định kỳ cánh bơm và buồng bơm để loại bỏ cặn, rỉ hoặc sinh vật bám làm cản trở dòng chảy
Kiểm tra và thay thế kịp thời phớt cơ khí, bạc đạn và phốt chặn trục để đảm bảo không có rò rỉ hoặc ma sát lớn gây tổn hao năng lượng
Cân chỉnh lại trục bơm – động cơ sau mỗi đợt bảo trì lớn nhằm giữ độ đồng tâm chính xác, giúp truyền lực hiệu quả và giảm mài mòn
Kết hợp nhiều bơm ISG/IRG hoạt động luân phiên hoặc song song nhằm phân bổ tải đều, giảm thời gian dừng bơm liên tục cho từng máy, tăng tuổi thọ tổng thể hệ thống
Dùng cảm biến áp suất, lưu lượng và nhiệt độ để kết nối vào hệ điều khiển trung tâm, giúp tự động điều chỉnh công suất bơm phù hợp với biến động thực tế
Tối ưu hóa nguyên lý hoạt động của bơm lắp thẳng trục đứng ISG65-160A, IRG65-160A không chỉ giúp thiết bị vận hành êm ái, tiết kiệm điện năng mà còn gia tăng độ bền và giảm thiểu hỏng hóc. Điều này đòi hỏi hiểu đúng nguyên lý ly tâm, thiết kế hệ thống cấp/thoát nước hợp lý, sử dụng điều khiển thông minh và thực hiện bảo trì định kỳ. Khi áp dụng đồng bộ các giải pháp trên, người dùng sẽ khai thác tối đa hiệu quả đầu tư của thiết bị trong suốt vòng đời vận hành
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg65160a-luu-luong-65-ls-day-cao-28m.html

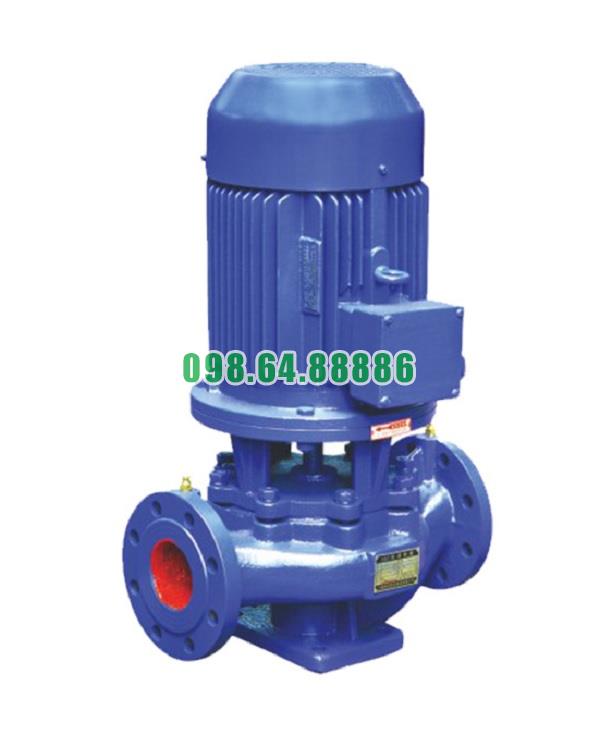

Bơm lắp thẳng trục đứng, bơm trục đứng, bơm ly tâm ISG65-160A, IRG65-160A 4kw, 23.4 m3/h
8.640.000 VND
